Le CAD Viewer (visionneuse CAD) de CAD ROOMS propose deux outils de visualisation puissants pour comprendre la structure interne d'un modèle et les relations au sein d'un assemblage :
  • La Section View (vue en coupe) vous permet de couper le modèle pour inspecter sa géométrie interne.
      • notion image
  • Le Explode Mode (mode éclaté) sépare les composants d'un assemblage pour révéler sa structure, sa hiérarchie et l'ajustement des pièces.
      • notion image
Ensemble, ces outils permettent de mener rapidement des revues de conception, de contrôler la fabricabilité et de communiquer clairement au sein de l'équipe, directement dans le navigateur.

Périmètre de la fonctionnalité

Fonctionnalité
Pièce
Assemblage
Section View
✅
✅
Explode Mode
❌
✅

notion image

Vues en coupe pour pièces et assemblages

Les vues en coupe vous permettent de trancher la géométrie pour révéler les entités internes d'un modèle, afin de visualiser les détails cachés à l'intérieur. Cet outil est disponible pour les pièces individuelles et pour les assemblages complets dans CAD ROOMS.

Activer la vue en coupe

  1. Ouvrez une pièce ou un assemblage dans le CAD Viewer

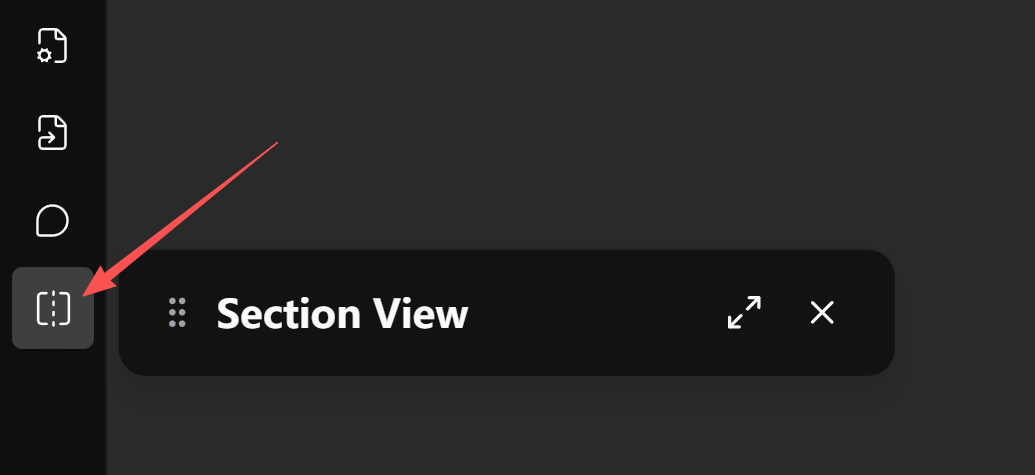

  1. Cliquez sur Section View dans la barre d'outils de gauche
      2. notion image

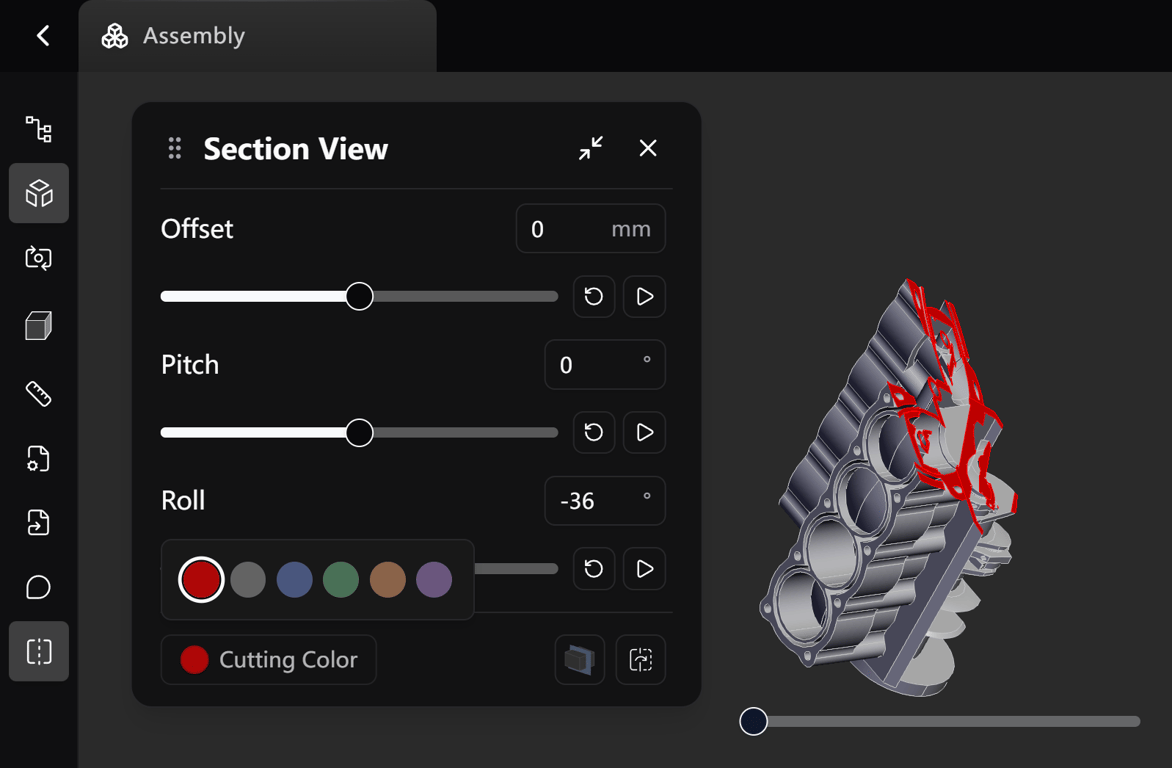

  1. Le panneau de contrôle Section View apparaît sous forme de fenêtre flottante
Astuce : le panneau est entièrement déplaçable, vous pouvez donc le sortir des zones de géométrie dense pendant l'inspection.

Étape 1 : positionner le plan de coupe

Commencez par déplacer le plan de coupe vers la zone que vous souhaitez inspecter.
  • Offset (décalage)
      • Déplace le plan de coupe vers l'avant ou l'arrière du modèle
      → Utilisez ce contrôle en premier pour atteindre la région souhaitée

Étape 2 : ajuster l'angle de coupe

Une fois le plan positionné, affinez la coupe pour qu'elle corresponde à la géométrie.
  • Pitch (inclinaison)
      • Incline le plan pour inspecter des entités en biais ou inclinées
  • Roll (rotation)
      • Fait pivoter le plan pour un alignement fin et précis
Ces contrôles vous aident à cibler précisément des entités internes, sans approximations.

Contrôles de la vue en coupe

Ces outils n'affectent que la Section View :
  • Show / Hide Section Plane (afficher / masquer le plan de coupe)
      • Affichez le plan de coupe pendant les ajustements, puis masquez-le pour obtenir une vue plus claire ou des captures d'écran propres
  • Reverse Direction (inverser le sens)
      • Inversez le sens de coupe pour inspecter la même zone depuis le côté opposé
  • Cutting Color (couleur de coupe)
      • Modifie la couleur des surfaces coupées pour améliorer le contraste et la lisibilité
      → Particulièrement utile pour les géométries complexes ou les revues de conception

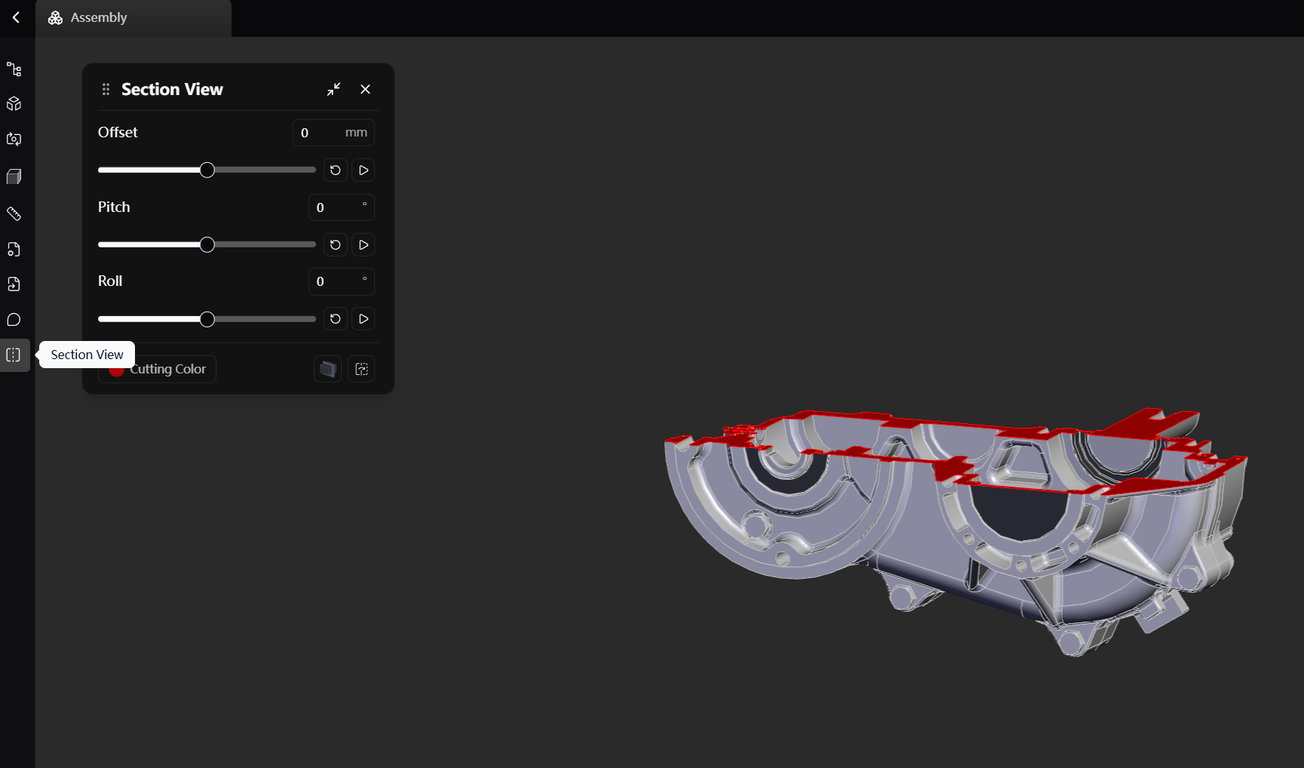

      notion image

Bonnes pratiques pour la vue en coupe

  • Utilisez d'abord Offset pour atteindre la zone approximative, puis affinez avec Pitch et Roll.
  • Affichez le plan de coupe pendant les ajustements, masquez-le lors d'une revue ou d'une présentation.
  • Ajustez Cutting Color lorsque les faces internes se confondent avec la géométrie environnante.
  • Combinez avec des styles visuels (par exemple X-Ray ou Wireframe) pour une inspection plus poussée.
notion image

Vues éclatées pour l'inspection d'assemblage

Les vues éclatées sont spécifiquement conçues pour les assemblages et offrent une manière intuitive de visualiser comment les composants individuels s'articulent. Cette vue vous permet d'écarter les pièces d'un assemblage, pour mieux comprendre la façon dont elles s'assemblent et s'assurer qu'aucun composant n'est oublié.

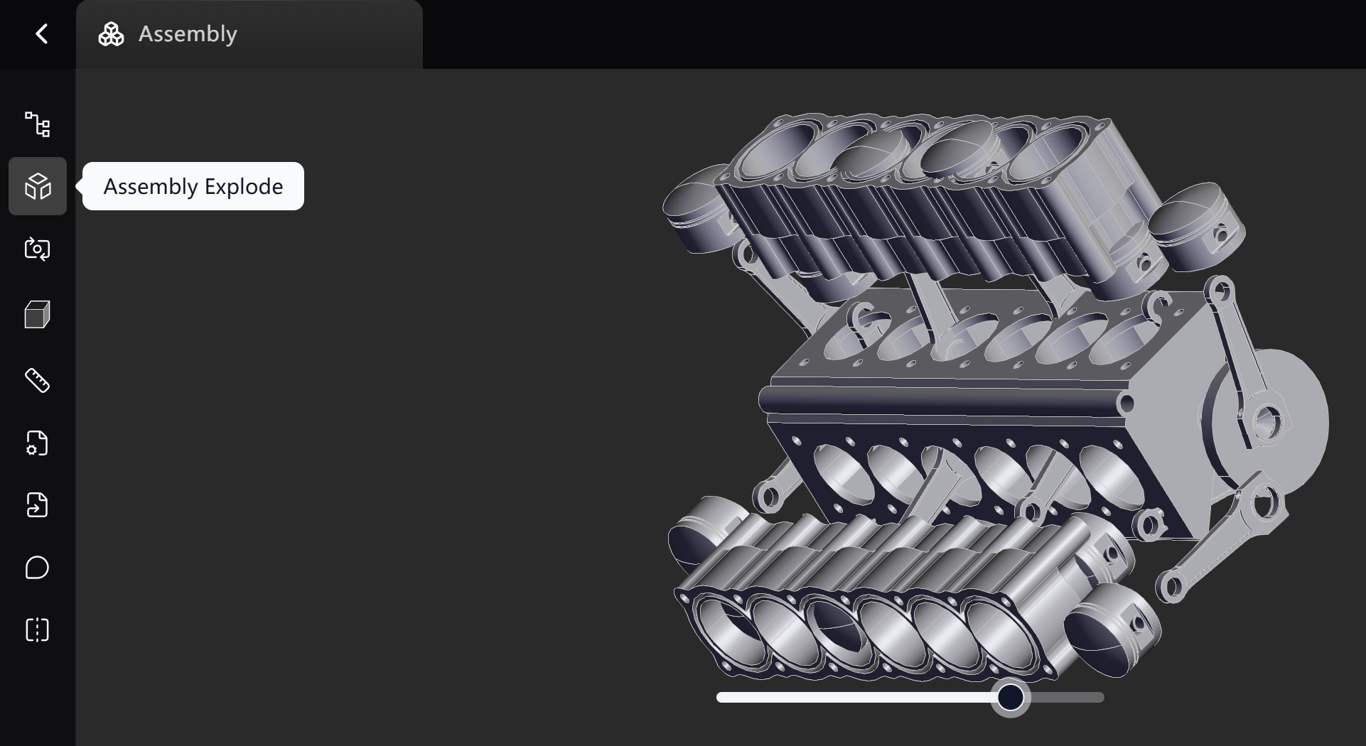

notion image

Quand utiliser la vue éclatée

Utilisez l'Explode View lorsque vous souhaitez :
  • Comprendre la structure d'un assemblage et la hiérarchie des pièces
  • Inspecter des composants internes sans couper la géométrie
  • Communiquer la façon dont les pièces s'assemblent lors des revues de conception
L'Explode View est disponible uniquement pour les assemblages.

Activer la vue éclatée

  1. Ouvrez un assemblage dans le CAD Viewer

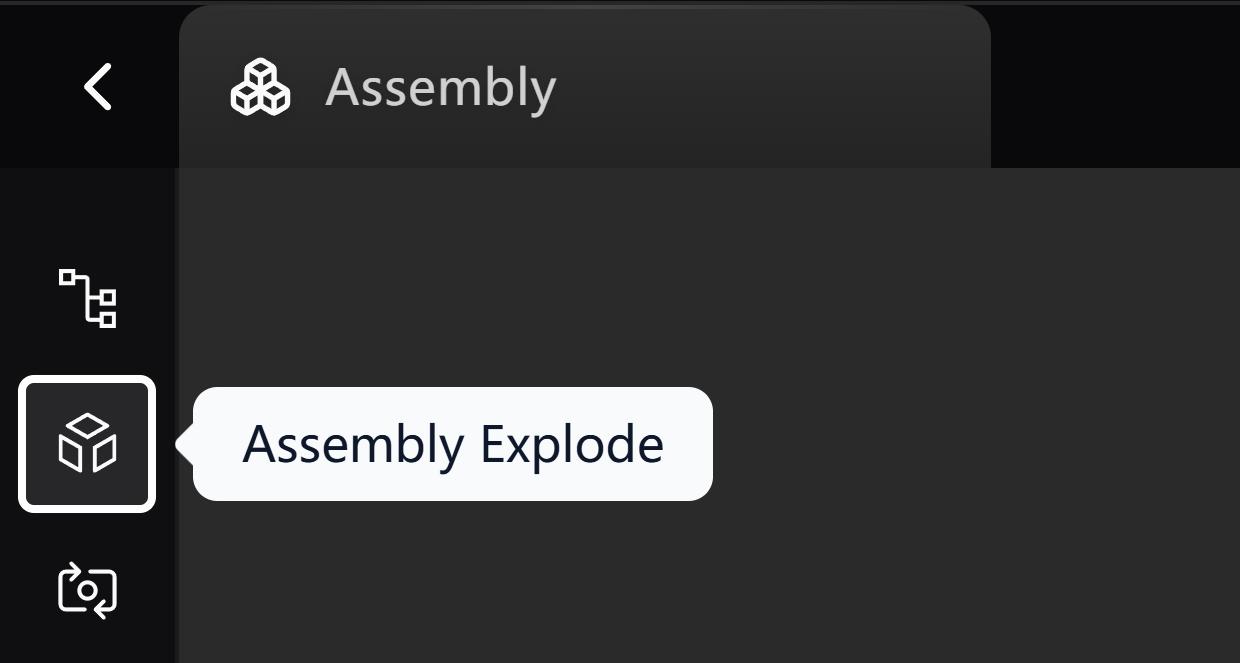

  1. Cliquez sur Assembly Explode dans la barre d'outils de gauche

Contrôler la distance d'éclatement

  • Utilisez le curseur en bas du CAD Viewer
  • Déplacez-le vers la droite pour accentuer la séparation

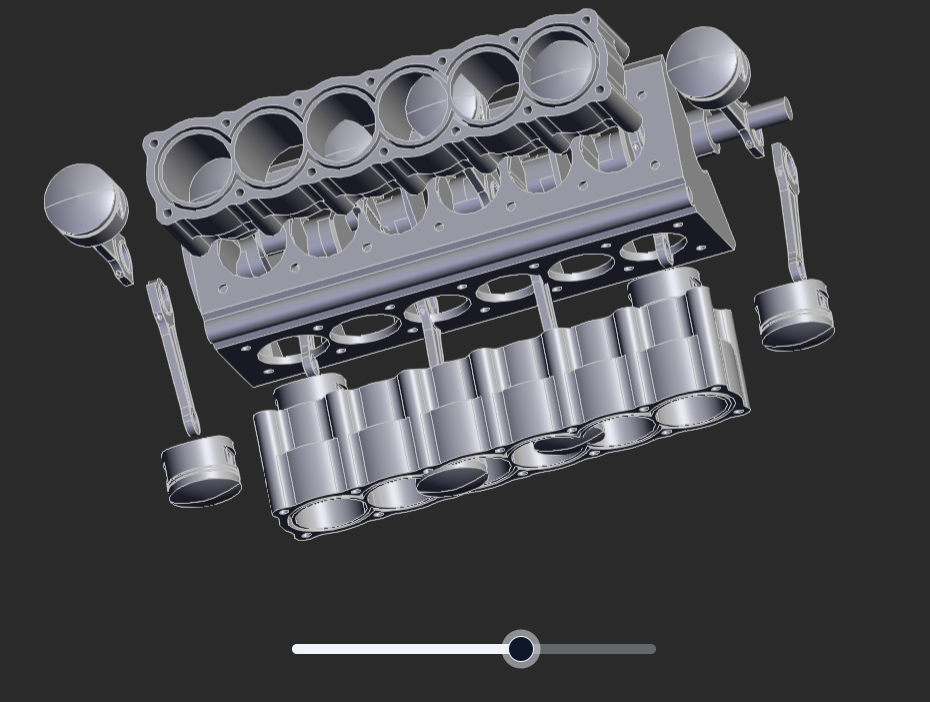

      • notion image
  • Déplacez-le vers la gauche pour revenir vers l'état assemblé
Cela vous permet de passer rapidement d'une vue d'ensemble à une inspection détaillée.

Choisir la bonne vue

  • Utilisez la Section View lorsque vous devez inspecter la géométrie interne
  • Utilisez l'Explode View lorsque vous devez comprendre comment les pièces s'articulent entre elles
  • Combinez les deux lors des revues pour comprendre pleinement les assemblages complexes
La Section View et l'Explode View sont des outils d'inspection essentiels dans CAD ROOMS. Ils aident les équipes à passer en revue les conceptions plus rapidement, à détecter les problèmes plus tôt et à communiquer plus clairement, sans quitter le navigateur.
