CAD Diffing avancé
Le CAD Diffing dans CAD ROOMS vous permet de comparer visuellement différentes versions d'un modèle CAO. Il devient ainsi plus facile d'identifier les modifications de conception, de valider les mises à jour et de soutenir les revues d'évolution technique avec clarté et confiance.
Qu'est-ce que le CAD Diffing ?

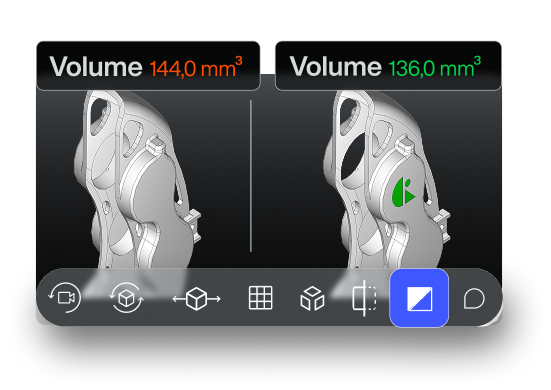

Le CAD Diffing est un outil de comparaison visuelle intégré qui vous permet de :
- Comparer deux versions du même fichier CAO côte à côte ou en mode superposition
- Visualiser instantanément les modifications
Cette fonctionnalité aide les ingénieurs, concepteurs et réviseurs à comprendre rapidement les modifications de conception entre les itérations — sans avoir recours à un logiciel CAO externe ou natif.
🔍 Quand utiliser le CAD Diffing
Le CAD Diffing est disponible dans deux scénarios principaux :

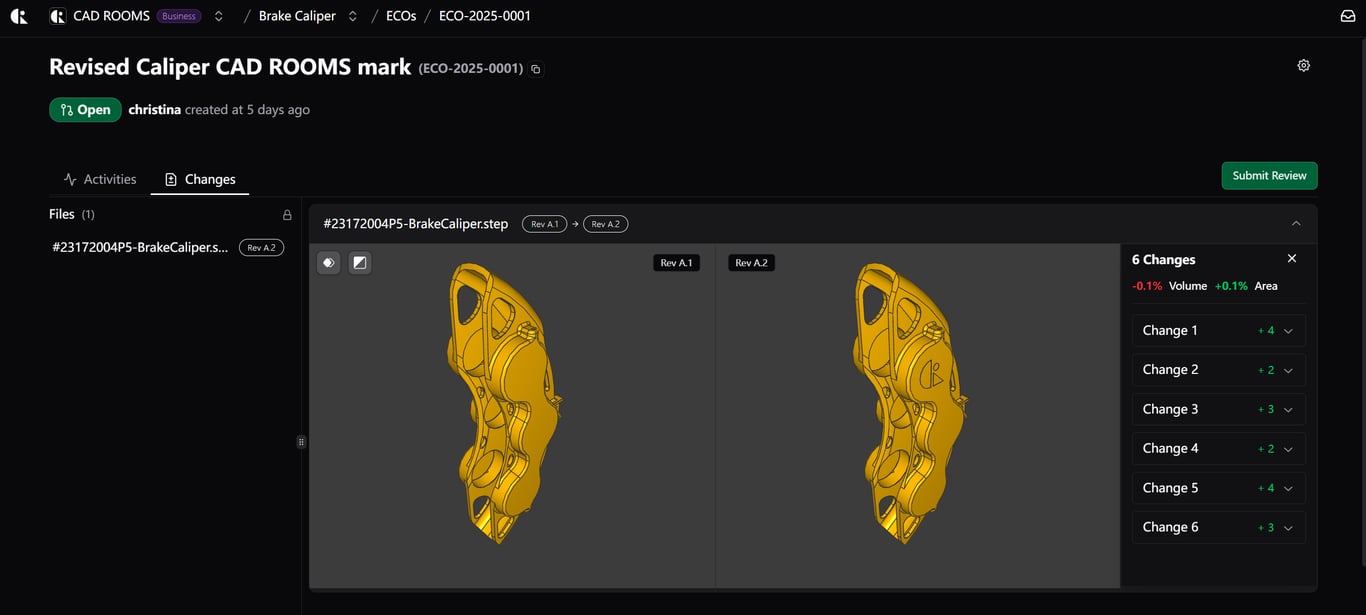

- Lors d'une revue ECO
- Dans un Engineering Change Order (ECO), les réviseurs peuvent comparer le fichier mis à jour avec sa version précédente.
- Cela permet de valider facilement les modifications proposées, de confirmer les corrections et d'accélérer les approbations d'ECO.
- Entre versions de fichiers
- Lorsqu'un fichier comporte plusieurs révisions, le bouton Compare apparaît dans le CAD Viewer.
- Vous pouvez alors choisir la version à comparer (pas seulement la dernière).

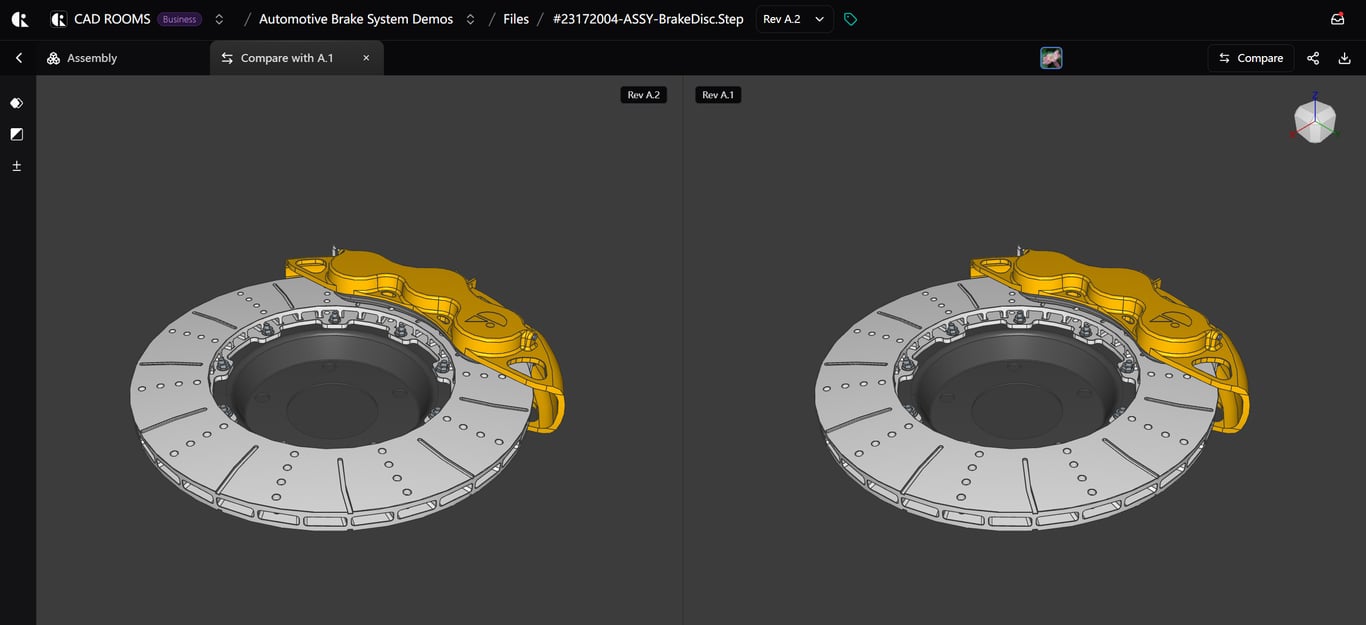

Comment effectuer une comparaison CAD
- Ouvrez le fichier comportant différentes versions dans le CAD Viewer.
- Cliquez sur le bouton Compare (en haut à droite du viewer).
- Utilisez le menu déroulant Rev pour choisir la révision de base à examiner.
- Le CAD Viewer s'ouvrira en mode écran partagé ou en superposition avec les modifications mises en évidence.
💡 Astuce : Vous pouvez comparer n'importe quelles deux versions du même fichier, pas uniquement la dernière révision.
Principaux avantages
- Revues de conception accélérées
Repérez instantanément ce qui a changé sans inspection manuelle — un gain de temps lors des revues.
- Réduction des erreurs et précision accrue
Assurez-vous qu'aucune modification involontaire ne passe inaperçue, réduisant ainsi le risque d'erreurs coûteuses avant la fabrication.
- Collaboration et communication améliorées
Offrez aux ingénieurs, concepteurs et parties prenantes une vision claire et partagée des différences de conception.
- Contrôle qualité avec intégration ECO
Validez les mises à jour directement dans le flux de travail ECO, rationalisant les approbations et préservant l'intégrité du produit.
Cet outil puissant est conçu pour rationaliser les processus de revue, renforcer la collaboration entre les services et garantir l'alignement de toutes les parties prenantes sur les dernières itérations. Que vous détectiez des modifications, des écarts ou des mises à jour, le CAD Diffing apporte clarté et précision, réduisant le temps d'itération et augmentant la productivité.
