Changer les styles visuels dans le CAD Viewer

Que vous souhaitiez examiner les structures internes ou afficher un modèle avec un rendu plus expressif, nos styles visuels répondent à votre besoin.
Le CAD Viewer (visionneuse CAD) de CAD ROOMS propose plusieurs styles visuels pour vous aider à inspecter la géométrie, à comprendre les structures internes et à passer en revue les conceptions plus efficacement, sans ouvrir de logiciel CAO natif.
Vous pouvez changer de style visuel instantanément et adapter la vue à votre tâche : revue de conception, vérification des dégagements, validation pour la fabrication ou présentation.

notion image


Accéder aux styles visuels

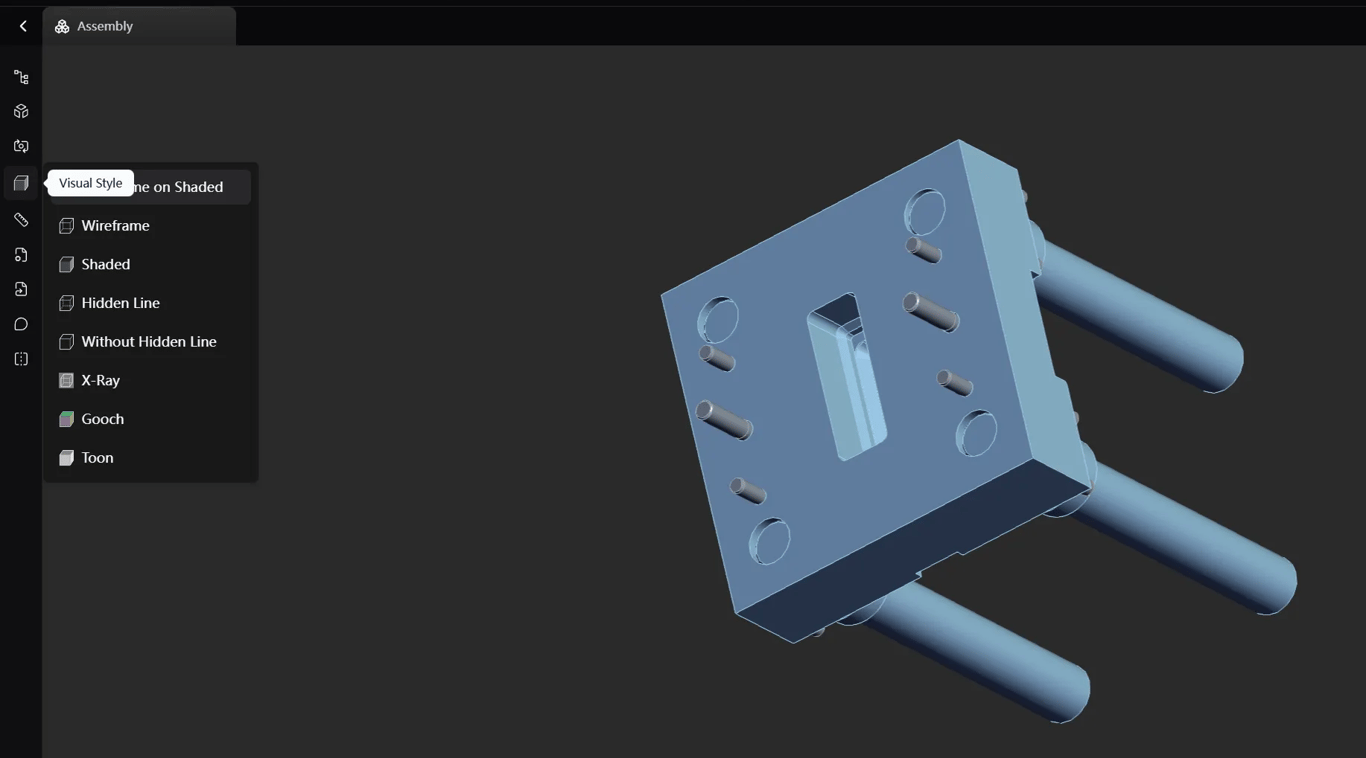

Dans le CAD Viewer, cliquez sur l'icône Visual Style (style visuel) dans la barre d'outils de gauche pour ouvrir la liste des modes de rendu disponibles.
Chaque mode modifie la façon dont la géométrie, les arêtes et les surfaces sont affichées.
notion image

Choisir un style visuel selon l'objectif d'inspection

Plutôt que de raisonner en termes de modes de rendu, il est souvent plus utile de choisir un style visuel en fonction de ce que vous souhaitez inspecter.

Revue de conception générale

Utilisez ces styles lorsque vous souhaitez une représentation claire et familière du modèle :
  • Shaded (ombré)
      • Géométrie solide entièrement ombrée avec éclairage
  • Wireframe on Shaded (filaire sur ombré)
      • Surfaces solides avec arêtes filaires visibles

Idéal pour :
  • Les revues de conception de haut niveau
  • Comprendre la forme générale et la continuité des surfaces

Inspection de la géométrie et des entités

Utilisez ces styles lorsque les arêtes, les courbes et les relations sont plus importantes que les surfaces :
  • Wireframe (filaire)
      • Affiche uniquement les arêtes et les courbes
  • Hidden Line (lignes cachées)
      • Affiche les arêtes visibles et masque la géométrie obstruée
  • Without Hidden Line (sans masquer les lignes cachées)
      • Affiche toutes les arêtes de la même manière, y compris les arêtes masquées

      Idéal pour :
    • La validation de la géométrie
    • Comprendre les relations entre entités
    • Examiner des modèles denses ou fortement contraints

Structure interne et vérifications de dégagement

Utilisez ces styles lorsque vous devez voir l'intérieur du modèle sans couper la géométrie :
  • X-Ray (rayons X)
      • Surfaces semi-transparentes qui révèlent les composants internes
      Idéal pour :
    • L'inspection interne
    • Les vérifications de dégagement et d'interférence
    • La validation d'assemblage sans coupe

Vues conceptuelles et de présentation

Utilisez ces styles lorsque la clarté visuelle ou la mise en valeur de la forme prime sur le détail technique :
  • Gooch
      • Ombrage non photoréaliste avec contraste d'arêtes renforcé
  • Toon
      • Ombrage simplifié avec contours marqués
      Idéal pour :
    • Les revues de concepts
    • Les présentations
    • Mettre en valeur la forme sans distraction liée au matériau

Référence rapide : choisir un style visuel

Tâche
Style recommandé
Revue de conception générale
Shaded / Wireframe on Shaded
Inspection de la géométrie
Wireframe / Hidden Line
Inspection interne
X-Ray
Vérifications de dégagement
X-Ray
Présentation de concept
Toon / Gooch

Principaux avantages

  • Changer de style visuel instantanément sans recharger les fichiers
  • Aucun logiciel CAO requis
  • Idéal pour collaborer avec des utilisateurs non-CAO
  • Visualisation cohérente entre les révisions et les vues partagées
