Collaborer avec les annotations et les commentaires

Collaborer avec les annotations et les commentaires

Collaborer avec les annotations et les commentaires

Les annotations prennent en charge les fils de discussion, les @mentions, les pièces jointes et le suivi de la résolution, ce qui en fait un outil idéal pour les revues de conception, les retours de fabrication et la collaboration entre équipes.
Les annotations dans CAD ROOMS permettent aux équipes de communiquer directement sur la géométrie 3D avec un contexte visuel complet. Au lieu de jongler entre logiciels CAO, captures d'écran et messageries, vous pouvez laisser des retours précis et localisés, qui restent attachés au modèle et à la vue exacte dans laquelle ils ont été créés.
Cela rend les revues de conception plus rapides, plus claires et beaucoup moins sujettes aux erreurs, en particulier pour les pièces et assemblages complexes.
notion image

Que sont les annotations ?

Les annotations sont des commentaires contextuels placés directement sur un modèle 3D. Elles prennent en charge :
  • Les fils de discussion
  • Les mentions d'utilisateurs (@mentions)
  • Les notifications en temps réel
  • Le suivi de la résolution

Les annotations peuvent être utilisées à la fois sur les pièces et les assemblages et sont disponibles directement dans le CAD Viewer (visionneuse CAD). Les relecteurs n'ont pas besoin d'une licence CAO pour participer.

Créer une annotation en 3 étapes


La création d'une annotation est volontairement simple :

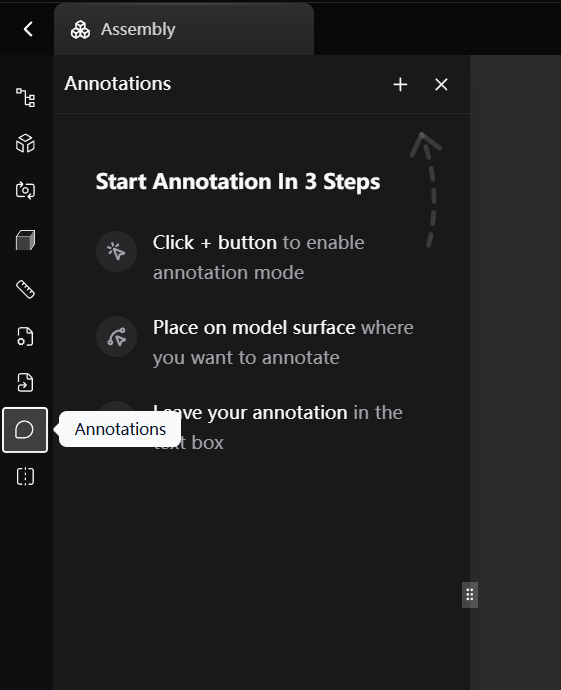

  1. Ouvrez le panneau Annotations depuis la barre d'outils de gauche
      2. notion image
  1. Cliquez sur le bouton « + » pour passer en mode annotation

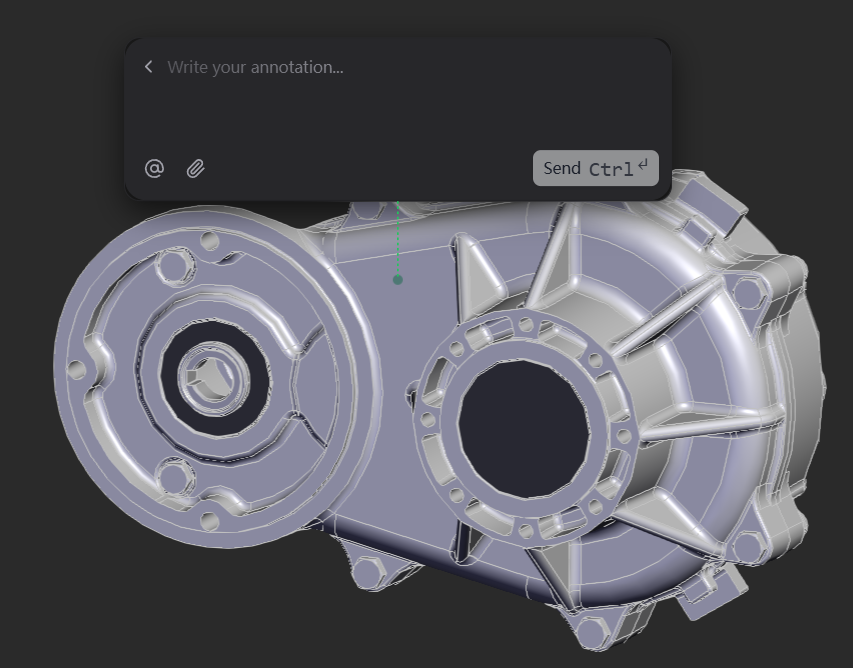

  1. Cliquez sur le modèle pour positionner l'annotation, puis rédigez et envoyez votre commentaire.
      2. notion image
Votre annotation est immédiatement enregistrée et visible par les collaborateurs ayant accès au projet.

Contexte de vue conservé

Lorsque vous créez une annotation, CAD ROOMS capture et enregistre automatiquement l'état complet de la vue à cet instant.
Cela inclut :
  • Les vues en coupe (position et orientation du plan de coupe)
  • Les vues éclatées
  • Le style visuel courant (ombré, filaire, rayons X, etc.)
Les relecteurs n'ont pas besoin de recréer les coupes, de retrouver le bon angle ou de deviner ce que vous regardiez : le contexte complet est restauré automatiquement.
Concrètement, les annotations deviennent de véritables instantanés visuels de conception, et pas de simples commentaires.

Visualiser, discuter et gérer les annotations

Toutes les annotations relatives à la pièce ou à l'assemblage en cours apparaissent dans le panneau Annotations.
Depuis ce panneau, vous pouvez :
  • Cliquer sur une annotation pour accéder à son emplacement exact et à la vue enregistrée
  • Parcourir les annotations dans l'ordre chronologique
  • Passer d'une annotation à l'autre sans perdre le contexte visuel
Un marqueur visuel sur le modèle indique précisément l'emplacement de chaque annotation.

Mentions, notifications et réponses

Les annotations prennent en charge les @mentions et les réponses en fil de discussion.
Lorsqu'un utilisateur est mentionné :
  • Il reçoit une notification immédiate
  • Les notifications apparaissent dans :
    • La boîte de réception CAD ROOMS
    • Les notifications système natives (bureau, si activées)
Les réponses au sein d'un fil d'annotation déclenchent également des notifications, ce qui permet des discussions ciblées sans quitter le CAD Viewer.
Cela crée une boucle de rétroaction serrée :
Annoter → Notifier → Consulter → Répondre → Notifier → Résoudre

Fils de discussion, pièces jointes et résolution

Chaque annotation prend en charge :
  • Plusieurs réponses dans un même fil
  • Les @mentions dans les réponses
  • Les pièces jointes
Une fois qu'un point a été traité, les annotations peuvent être marquées comme résolues.

Combiner les annotations avec les autres outils du CAD Viewer

Les annotations s'intègrent parfaitement aux outils d'inspection et de mesure du CAD Viewer :
  • Laissez des commentaires à côté des measurements (mesures) pour discuter des tolérances
  • Annotez une géométrie en coupe pour mettre en évidence des entités internes
  • Combinez les vues éclatées et les annotations pour donner des retours d'assemblage
Comme l'état de vue est enregistré automatiquement, vos collaborateurs voient toujours exactement ce que vous souhaitez leur montrer.

Avantages des annotations

Comparées aux retours par capture d'écran ou par e-mail, les annotations aident les équipes à :
  • Garder les retours attachés à la géométrie et à la vue correctes
  • Conserver l'intégralité du contexte visuel à travers les révisions
  • Centraliser les discussions directement sur le modèle
Tous les retours restent centralisés et ancrés visuellement dans le CAD Viewer.

Bonnes pratiques

  • Utilisez les @mentions pour impliquer immédiatement les bons interlocuteurs
  • Résolvez les annotations une fois les décisions prises pour garder les revues lisibles
  • Appuyez-vous sur les notifications plutôt que sur des relances manuelles
