CAD Viewer : guide complet

Le CAD Viewer (visionneuse CAD) de CAD ROOMS permet à n'importe qui d'inspecter, de passer en revue et de discuter des fichiers CAO directement, sans installer de logiciel CAO natif. Il est conçu pour les revues de conception, la collaboration et l'identification visuelle des modifications entre versions, entre équipes d'ingénierie et partenaires externes.

Le CAD Viewer est disponible à la fois dans l'application web et dans l'application de bureau. Ses capacités sont identiques, mais la façon d'y accéder diffère selon le contexte de travail.

Cet article propose une vue d'ensemble de ce qu'est le CAD Viewer, de la façon d'y accéder et des situations dans lesquelles l'utiliser efficacement.

Qu'est-ce que le CAD Viewer ?

Le CAD Viewer est un outil de visualisation 3D intégré à CAD ROOMS qui vous permet de :

Ouvrir et inspecter des fichiers CAO directement dans l'application web et l'application de bureau.

Naviguer dans les pièces et les assemblages de manière interactive

Mesurer la géométrie et inspecter les entités internes

Examiner les modifications de conception entre versions (CAD diffing)

Laisser des commentaires et annotations contextuels

Partager des vues avec les membres de l'équipe

Principal avantage :

Toute personne ayant accès à un fichier peut le passer en revue en 3D complète, sans licence CAO.

Le CAD Viewer est donc idéal pour les ingénieurs, les managers, les clients, les partenaires de fabrication et les relecteurs.

Référence rapide

Capacités du CAD Viewer

Capacité	Pris en charge
Visualiser des modèles 3D (le téléchargement dépend des autorisations)	✅ Oui
Naviguer dans les assemblages	✅ Oui
Mesurer la géométrie	✅ Oui
Vues en coupe	✅ Oui
Changer de style visuel	✅ Oui
Comparer des versions (CAD Diffing)	✅ Oui
Ajouter des annotations	✅ Oui
Modifier la géométrie	❌ Non
Créer des dessins	❌ Non

Le CAD Viewer est en lecture seule par conception et ne modifie pas les données CAO d'origine.

Accéder au CAD Viewer (Web vs Bureau)

Le CAD Viewer est disponible à la fois dans l'application web et dans l'application de bureau, mais la façon de l'ouvrir diffère selon votre flux de travail.

Depuis l'application web

Cliquez sur le nom d'un fichier dans la liste des fichiers du projet

Le fichier s'ouvre directement dans le CAD Viewer du navigateur

Il s'agit du comportement par défaut pour l'accès web.

Depuis l'application de bureau

Les fichiers sont associés à votre logiciel CAO local

Un clic gauche sur un fichier l'ouvre dans l'application CAO native installée sur votre ordinateur

Pour ouvrir le CAD Viewer à la place, vous devez :

Faire un clic droit sur le nom du fichier dans le référentiel
Sélectionner Open in CAD Viewer

Cette distinction est volontaire :

l'application de bureau privilégie l'édition CAO locale, tandis que le CAD Viewer est utilisé pour l'inspection, la revue et la collaboration.

💡 Astuce : utilisez l'application de bureau lorsque vous devez modifier des fichiers en local. Utilisez le CAD Viewer lorsque vous souhaitez inspecter la géométrie, examiner les modifications ou collaborer, sans ouvrir de logiciel CAO.

Formats de fichiers pris en charge

Le CAD Viewer prend en charge plus de 35 formats CAO et neutres, couvrant les flux de travail d'ingénierie les plus courants.

Les formats pris en charge incluent :

Les formats CAO natifs (par exemple SolidWorks, Creo, Inventor, NX, CATIA)

Les formats neutres (par exemple STEP, IGES, STL, Parasolid)

Interface du CAD Viewer

Zone de visualisation principale

Canevas 3D :

Zone centrale affichant le modèle

Manipulation 3D interactive

Curseur contextuel

Mise en évidence de la sélection

Arrière-plan :

Fond en dégradé ou uni

Ajustable pour le contraste

Aspect professionnel

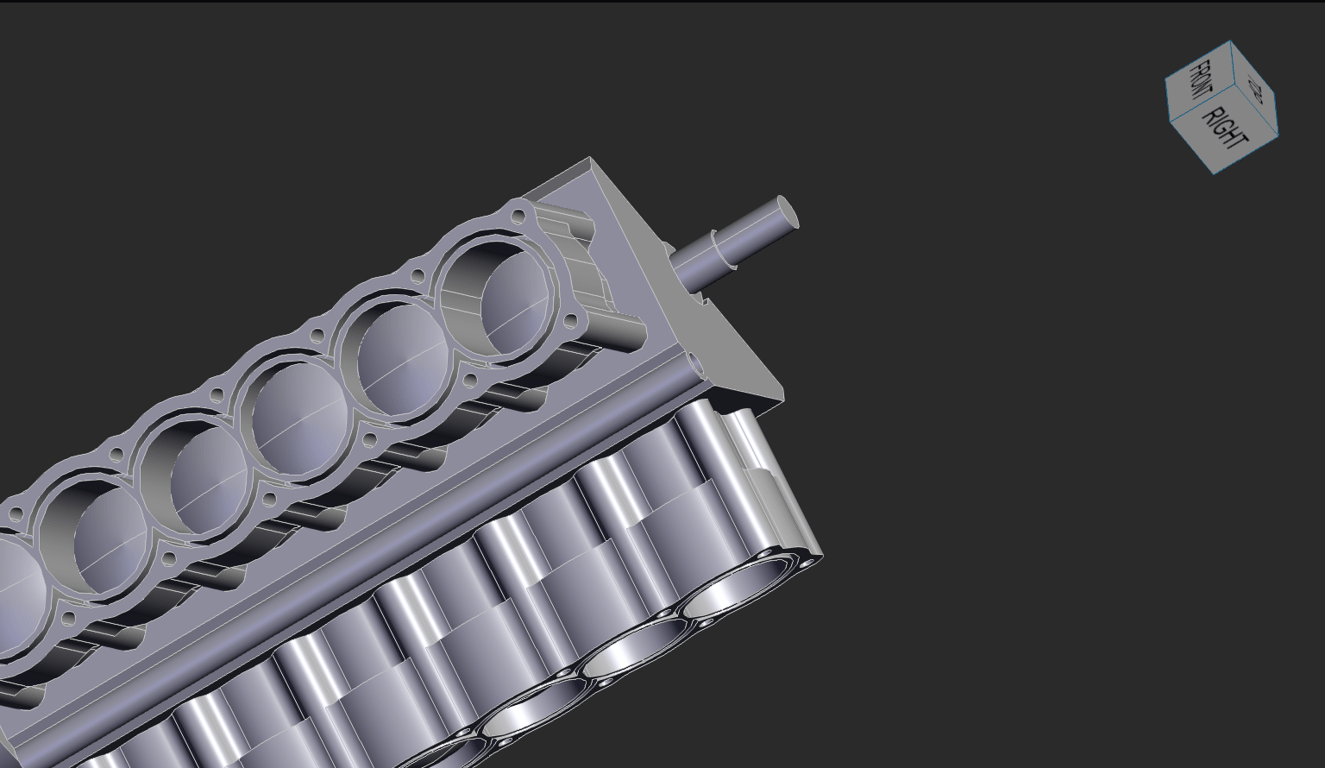

Cube de navigation

Emplacement : en haut à droite

Fonctions :

Sélection des vues standard (Front, Top, Right, Back, Bottom, Left)

Vues isométriques (cliquez sur les arêtes)

Vues trimétriques (cliquez sur les coins)

Utilisation : cliquez sur une face, une arête ou un coin pour orienter instantanément le modèle

Barre d'outils

La Toolbar (barre d'outils) offre un accès rapide à tous les outils d'inspection, de visualisation et de collaboration du CAD Viewer.

Emplacement : généralement située sur le côté gauche du CAD Viewer. Certaines actions peuvent aussi apparaître en haut selon le contexte.

Modifier les contrôles du CAD Viewer

Le panneau Control vous permet de choisir un profil de contrôles selon le logiciel CAO que vous connaissez le mieux. Cela vous permet de retrouver un comportement souris/clavier familier lors de la navigation dans les modèles CAO de CAD ROOMS.

Vous pouvez modifier les contrôles à deux endroits :

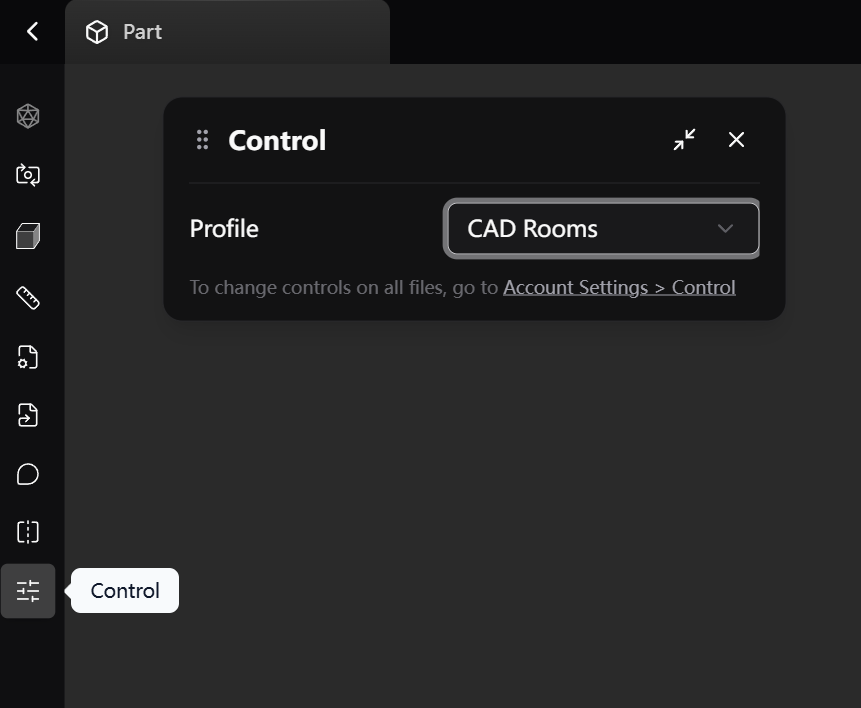

Pour le fichier courant : ouvrez un fichier dans le CAD Viewer, puis cliquez sur l'icône Control dans la barre d'outils de gauche. Cela modifie le profil de contrôles pendant la visualisation du fichier.

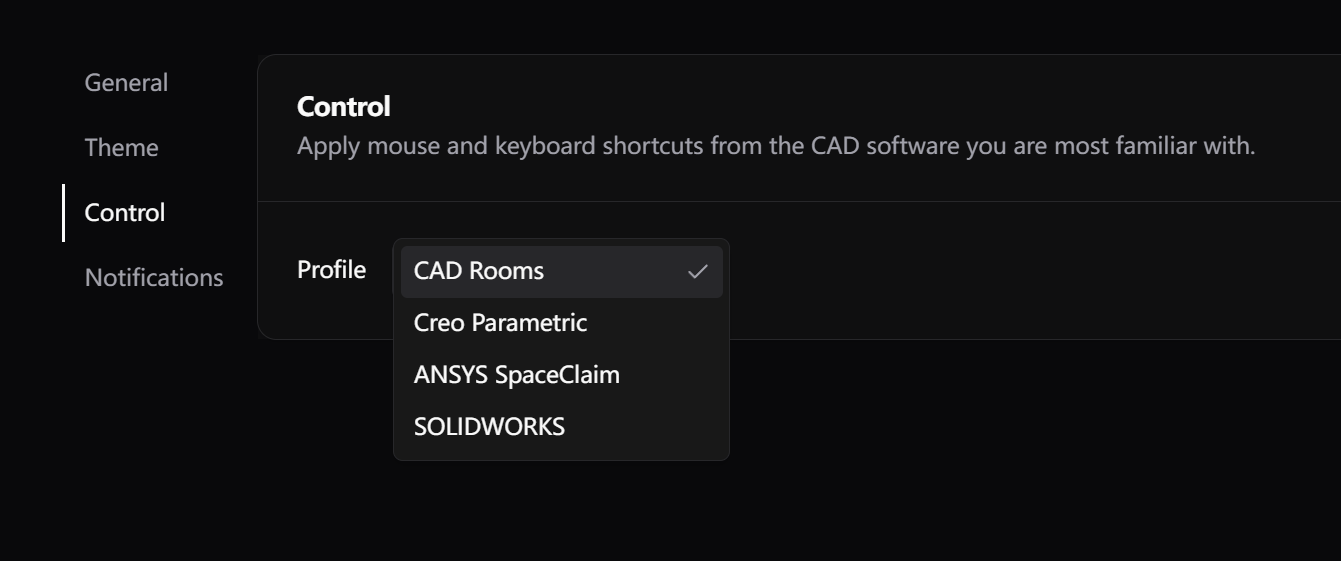

Pour tous les fichiers par défaut : ouvrez le menu à trois points à côté de votre avatar, puis allez dans App Settings > Control (paramètres de l'application > contrôles) et choisissez le profil souhaité.

Le profil par défaut est CAD ROOMS. Vous pouvez également choisir des profils correspondant à :

Creo Parametric

ANSYS SpaceClaim

SOLIDWORKS

Après avoir sélectionné un profil, le panneau Control affiche les raccourcis correspondants. Selon le profil choisi, vous pourrez voir :

Des contrôles souris pour des actions telles que sélectionner, sélectionner par rectangle, orbiter, ouvrir le menu contextuel et zoomer

Des contrôles combinés associant touches du clavier et actions de la souris, par exemple pour faire un panoramique ou zoomer avec une touche de modification et le bouton central de la souris

Des contrôles clavier pour des actions telles qu'annuler, désélectionner et basculer en plein écran

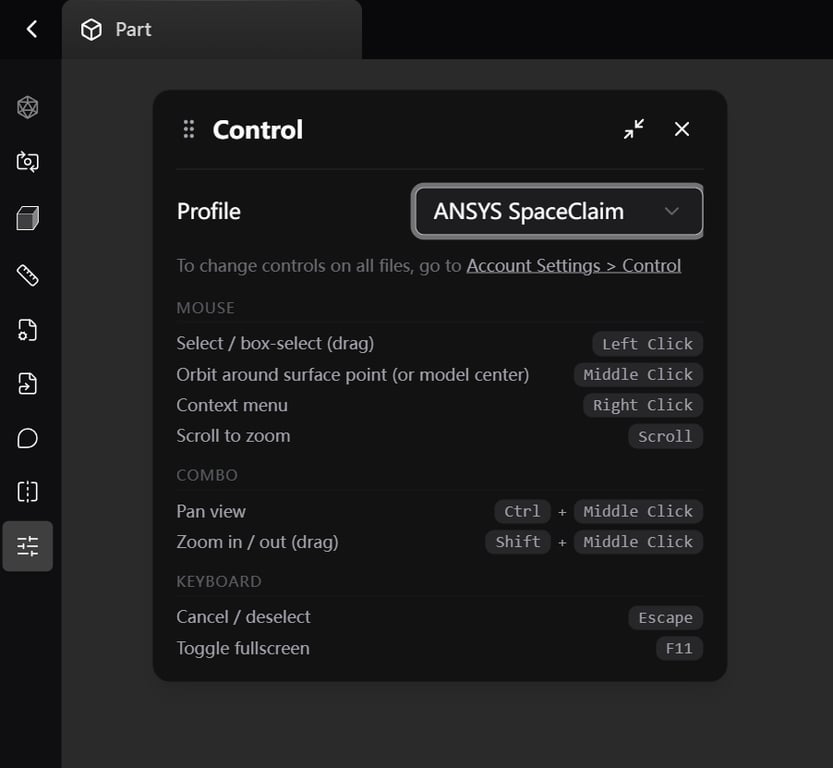

Par exemple, lorsque ANSYS SpaceClaim est sélectionné, le panneau Control affiche des correspondances de style SpaceClaim telles que clic gauche pour sélectionner / sélectionner par rectangle, clic central pour orbiter, clic droit pour le menu contextuel, la molette pour zoomer, et des combinaisons clavier comme Ctrl + clic central ou Shift + clic central pour des actions de navigation supplémentaires.

C'est utile pour les ingénieurs qui travaillent déjà avec des outils tels que SOLIDWORKS, Creo ou SpaceClaim et souhaitent retrouver une navigation familiale dans CAD ROOMS.

💡 Astuce : pour modifier les contrôles pour tous les fichiers, utilisez App Settings > Control. Pour ajuster les contrôles uniquement pendant la visualisation d'un fichier spécifique, utilisez le panneau Control dans le CAD Viewer.

Capacités principales du CAD Viewer (vue d'ensemble)

1. Navigation 3D

Le CAD Viewer propose des outils de navigation intuitifs et centrés sur le modèle pour explorer efficacement la géométrie et les assemblages.

Navigation standard :

Rotate (rotation) : cliquez et faites glisser pour faire pivoter le modèle

Pan (panoramique) : clic droit et glisser

Zoom : molette de la souris pour zoomer ou dézoomer

Fit to View (ajuster à la vue) : double-cliquez pour adapter l'ensemble du modèle à la vue

Actions contextuelles (clic droit) :

Lorsque vous sélectionnez des composants dans la vue 3D, un clic droit donne accès à des actions contextuelles :

Isolate : isoler une pièce ou un sous-assemblage

Hide : masquer les composants sélectionnés

Reveal in Tree : localiser une pièce dans l'arborescence d'assemblage

Zoom : zoomer sur la géométrie sélectionnée

Reset Model : rétablir la vue et la visibilité d'origine

Ces actions vous aident à réduire l'encombrement visuel et à vous concentrer sur des zones spécifiques pendant l'inspection.

Geometry Explorer (composants)

Utilisez Geometry Explorer pour inspecter et sélectionner les composants avec plus de précision.
Cela est particulièrement utile pour les assemblages compacts ou les composants internes.

👉 En savoir plus : Utiliser Geometry Explorer pour inspecter des pièces

2. Navigation dans les assemblages

Inspection d'assemblage

Parcourez les assemblages à l'aide d'une arborescence hiérarchique

Sélectionnez les composants directement dans la vue 3D

Affichez, masquez ou isolez les pièces pour une inspection ciblée

Assembly Explode (éclatement d'assemblage)
Si un assemblage inclut une Exploded View (vue éclatée), vous pouvez basculer sur celle-ci pour mieux comprendre la structure et les espacements.

Visualisez comment les pièces se séparent et s'articulent entre elles

Inspectez les interfaces, les empilements et les composants masqués

Combinez avec les options d'isolation/masquage et les vues en coupe pour des revues plus claires

Cela facilite la compréhension de la structure et des relations dans les conceptions complexes.

👉 En savoir plus : Inspecter les assemblages et Explorer les vues éclatées

3. Mesures

Utilisez les outils de mesure intégrés pour :

Mesurer des distances, des angles et des surfaces

Vérifier les dégagements et les proportions

Inspecter des dimensions sans ouvrir de logiciel CAO

Les mesures sont visuelles, non destructives et idéales pour les revues.

👉 En savoir plus : Mesurer des pièces et des assemblages

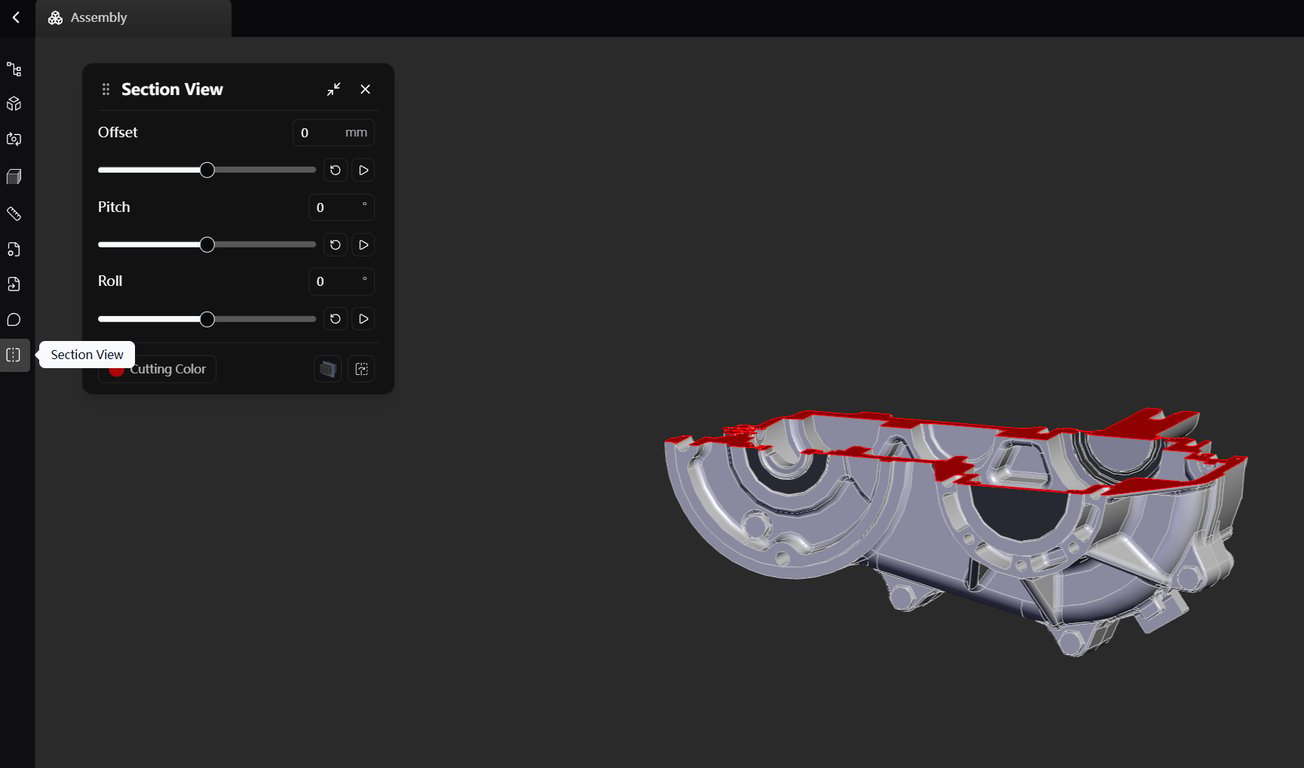

4. Vues en coupe

Les vues en coupe vous permettent de couper le modèle pour inspecter la géométrie interne.

Usages courants :

Inspecter les entités internes

Vérifier l'épaisseur des parois

Contrôler les dégagements internes des assemblages

👉 En savoir plus : Explorer les vues en coupe

5. Styles visuels

Basculez entre différents modes de rendu (par exemple shaded, wireframe, X-ray) pour mieux comprendre la géométrie et les structures internes.

👉 En savoir plus : Changer le style visuel dans le CAD Viewer

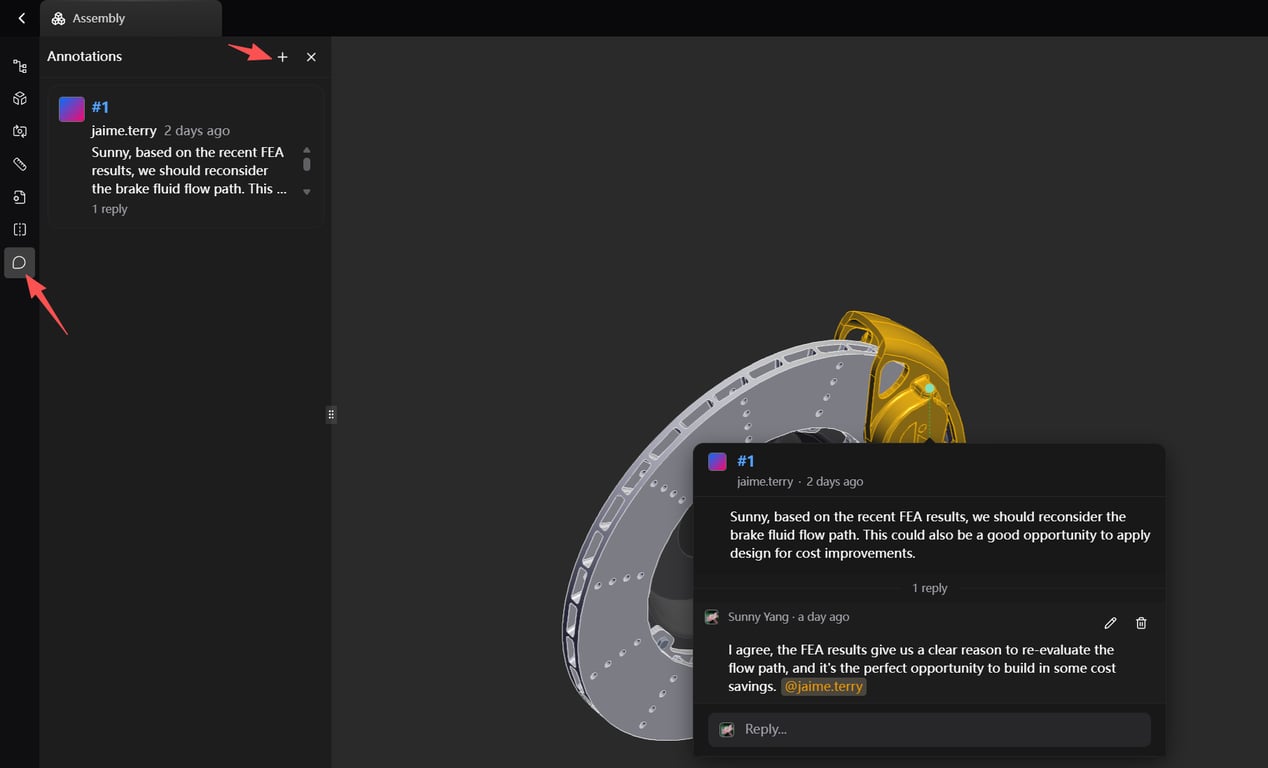

6. Annotations

Les annotations permettent aux équipes de laisser des commentaires contextuels directement sur la géométrie 3D.

Les commentaires sont ancrés à des emplacements précis

Prise en charge des fils de discussion et des @mentions

Conçus pour la revue et la collaboration, pas pour l'édition

👉 En savoir plus : Collaborer avec les annotations et les commentaires

7. Suivi en temps réel

Le Real-Time Follow (suivi en temps réel) permet à plusieurs utilisateurs de partager le même état de vue en direct dans le CAD Viewer. Un utilisateur guide la vue tandis que les autres le suivent en temps réel : caméra, outils d'inspection et styles visuels sont synchronisés.

Guidez vos collègues à travers une géométrie complexe

Alignez les vues lors d'une revue de conception sans partage d'écran

Compatible avec tous les outils d'inspection (vue en coupe, éclatement, mesures, etc.)

👉 En savoir plus : Suivi en temps réel pour une vue partagée

8. Relations entre fichiers

Lorsque le format CAO le permet, le CAD Viewer peut afficher la façon dont les pièces et assemblages se référencent mutuellement, ce qui aide à naviguer dans la structure produit.

👉 En savoir plus : Voir les relations entre fichiers

9. Métadonnées

Propriétés du modèle (si intégrées) :

Centre de gravité

Aire de surface

Volume

Dimensions

Quand utiliser le CAD Viewer

Utilisez le CAD Viewer lorsque vous devez :

Passer en revue des conceptions sans logiciel CAO

Collaborer avec des utilisateurs non-CAO

Inspecter des assemblages et des composants

Vérifier les modifications entre versions

Conduire des revues de conception ou de fabrication

Valider rapidement des fichiers envoyés

Utilisez un logiciel CAO natif lorsque vous devez :

Modifier ou créer de la géométrie

Effectuer des simulations avancées (FEA, CFD)

Créer des dessins de production

Modifier des entités paramétriques

Le CAD Viewer complète le logiciel CAO, il ne le remplace pas.

CAD Viewer vs logiciel CAO natif

Points forts du CAD Viewer	Points forts du logiciel CAO natif
Aucune installation	Capacités d'édition complètes
Aucune licence nécessaire	Modélisation paramétrique
Accès rapide dans le navigateur	Analyses avancées
Idéal pour les revues	Sorties pour la fabrication
Collaboration facile	Travail de conception détaillé

Exigences techniques

Compatibilité des navigateurs

Navigateurs pris en charge :

Chrome (recommandé)

Firefox

Safari

Edge

Prérequis :

Navigateur moderne (les deux dernières versions)

JavaScript activé

Prise en charge de WebGL (pour le rendu 3D)

Performances et notes d'utilisation

Les performances du CAD Viewer dépendent de :

La taille du fichier

La complexité de l'assemblage

La connexion Internet

Les capacités du navigateur

Pour de meilleurs résultats :

Masquez les composants inutiles

Utilisez des vues en coupe plutôt que des modèles entièrement transparents

Simplifiez les assemblages lorsque c'est possible
