Importer des fichiers dans le CAD Viewer

Utilisez Import Files (importer des fichiers) pour ajouter temporairement au CAD Viewer un autre fichier 3D pris en charge — depuis votre ordinateur ou depuis n’importe où dans votre Workspace. Positionnez le modèle importé pour évaluer visuellement une modification envisagée, sans modifier les fichiers CAO d'origine.

Par exemple, vous pouvez importer un fichier STEP correspondant à un support de remplacement, le positionner dans le modèle courant et vérifier son ajustement approximatif.

💡

Note : l'Import Mode (mode importation) du CAD Viewer est temporaire et ne modifie rien. Déplacer ou supprimer un modèle importé n'affecte ni les fichiers du projet d'origine ni les données CAO.

Ce que permet Import Files

Import Files vous permet de :

Prévisualiser un composant de remplacement ou alternatif dans le modèle courant
Repositionner le modèle importé dans le CAD Viewer
Évaluer visuellement l'ajustement approximatif, le placement et les relations spatiales
Comparer des options de conception sans modifier les fichiers CAO source

Importer un fichier ne remplace aucun fichier existant du projet, ne modifie pas la géométrie et ne met pas à jour les fichiers CAO source.

Avant de commencer

Ouvrez n'importe quel fichier CAO d'un Project Drive dans le CAD Viewer.

Dans l'application de bureau, faites un clic droit sur un fichier CAO du Cloud Drive d'un projet, puis sélectionnez View pour l'ouvrir dans le CAD Viewer.
Dans le navigateur, cliquez simplement sur le fichier CAO ou l'assemblage pour l'afficher dans le CAD Viewer.

Importer un fichier

Ouvrez la pièce ou l'assemblage que vous souhaitez examiner dans le CAD Viewer.
Cliquez sur Import Files via l'icône d'importation située en haut à droite du CAD Viewer.

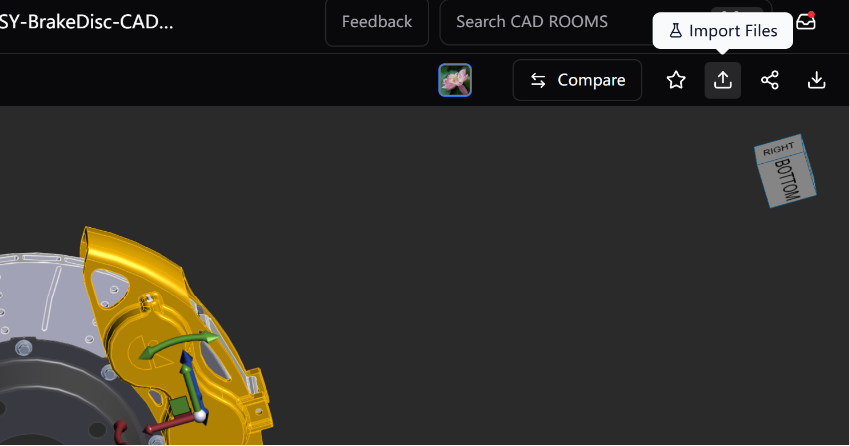

Icône d’importation en haut à droite du CAD Viewer de CAD ROOMS avec l’option Import Files

Vous avez le choix entre téléverser une nouvelle pièce ou rechercher une pièce dans l'ensemble de votre Workspace :

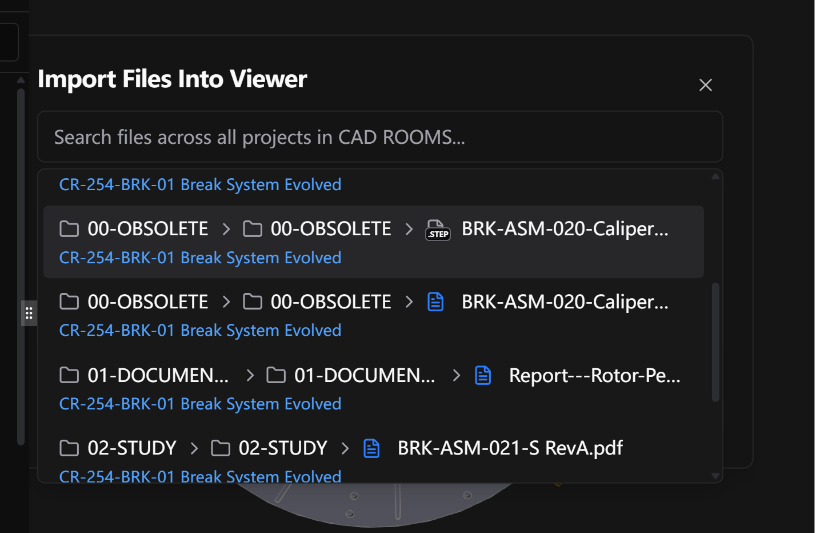

Fenêtre d’importation de CAD ROOMS permettant de téléverser une nouvelle pièce ou d’en rechercher une dans le Workspace

💡

Même si le fichier CAO ouvert est dans un format spécifique, vous pouvez importer des fichiers dans n'importe quel format CAO pris en charge.

Une fois le fichier chargé dans le CAD Viewer, faites un clic droit et choisissez Select Handles pour orienter la pièce à l'emplacement ou dans la position souhaitée pour votre revue.

Animation montrant le positionnement d’un modèle 3D importé avec Select Handles dans le CAD Viewer de CAD ROOMS

Une fois le chargement terminé, le modèle importé apparaît dans le CAD Viewer et CAD ROOMS passe automatiquement en Import Mode.

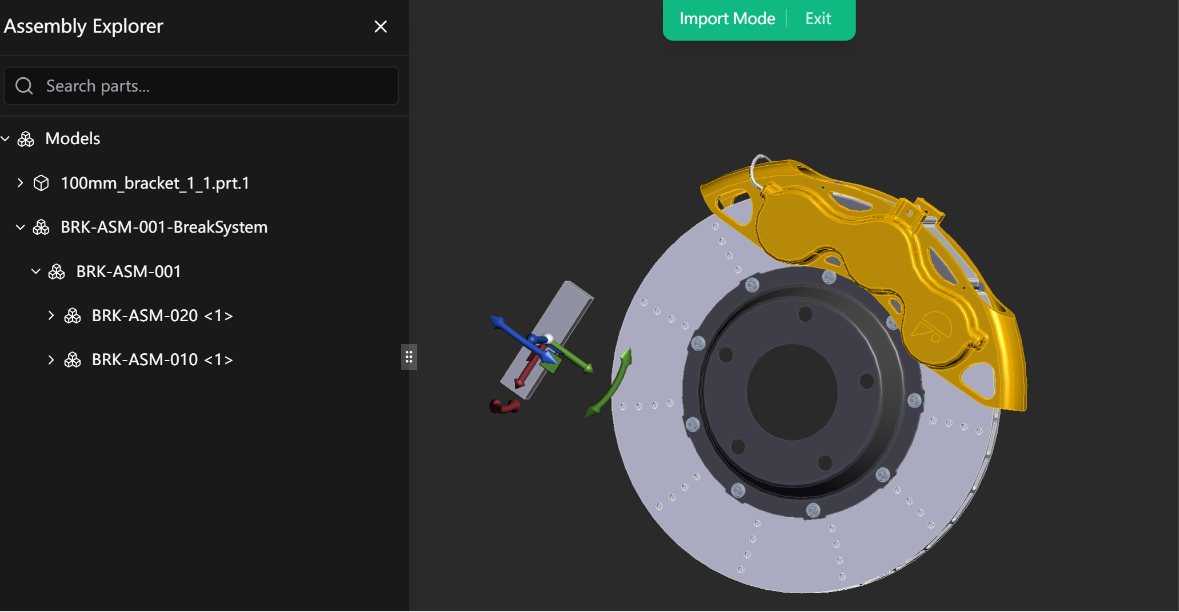

Modèle importé affiché dans le CAD Viewer de CAD ROOMS après le chargement en Import Mode

Travailler avec le modèle importé en Import Mode

En Import Mode, vous pouvez repositionner le modèle importé et évaluer visuellement sa position par rapport au modèle déjà ouvert dans le CAD Viewer. Vous pouvez :

Examiner la position d'un composant au sein d'un assemblage
Comparer le modèle importé avec le modèle courant
Évaluer l'ajustement approximatif et les relations spatiales
Utiliser le modèle importé comme référence visuelle avant d'effectuer des modifications dans votre logiciel CAO natif

L'Import Mode est destiné à la revue visuelle uniquement. Il ne modifie pas la géométrie et ne met pas à jour l'assemblage de manière permanente.

Supprimer le modèle importé ou quitter l'Import Mode

Lorsque vous avez terminé d'examiner le modèle importé :

Supprimez le modèle de l'Import Mode si vous n'en avez plus besoin dans la session en cours du CAD Viewer.
Quittez l'Import Mode pour revenir à l'expérience de visualisation standard.

Supprimer un modèle importé ou quitter l'Import Mode ne supprime pas le fichier source du projet.

Quand utiliser Import Files

Utilisez Import Files lorsque vous devez :

Comparer un composant alternatif avec le modèle courant
Examiner un placement approximatif ou des relations spatiales
Utiliser un autre fichier de votre Workspace comme référence visuelle temporaire

Import Files vs Upload ou Replace

Action	Objectif
Import Files	Ajouter temporairement un autre modèle au CAD Viewer pour une revue visuelle
Upload	Ajouter un nouveau fichier au projet
Replace	Téléverser une nouvelle version d'un fichier existant du projet

Utilisez Import Files pour une évaluation visuelle temporaire. Utilisez Upload ou Replace lorsque vous souhaitez modifier les fichiers gérés dans le projet.
