Mesurer des pièces et des assemblages

Mesurer des pièces et des assemblages

Mesurer des pièces et des assemblages

Le CAD Viewer (visionneuse CAD) de CAD ROOMS inclut un outil de Measurement (mesure) puissant qui vous permet d'inspecter dimensions, angles et surfaces directement sur les modèles 3D et les assemblages, sans quitter le navigateur.
Les mesures sont interactives, précises et conçues pour fonctionner de manière fluide avec les styles visuels et les vues en coupe, ce qui en fait un outil idéal pour les revues de conception, la vérification et la collaboration.

notion image

Ouvrir l'outil de mesure


  1. Ouvrez une pièce ou un assemblage dans le CAD Viewer.

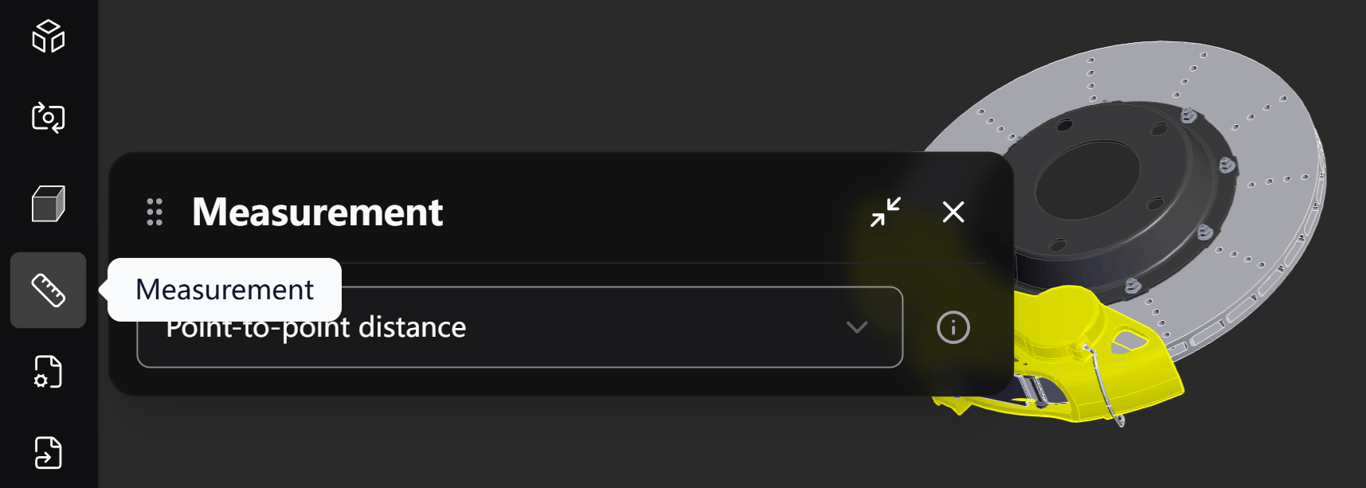

  1. Cliquez sur l'icône Measurement (mesure) dans la barre d'outils de gauche.
      2. notion image

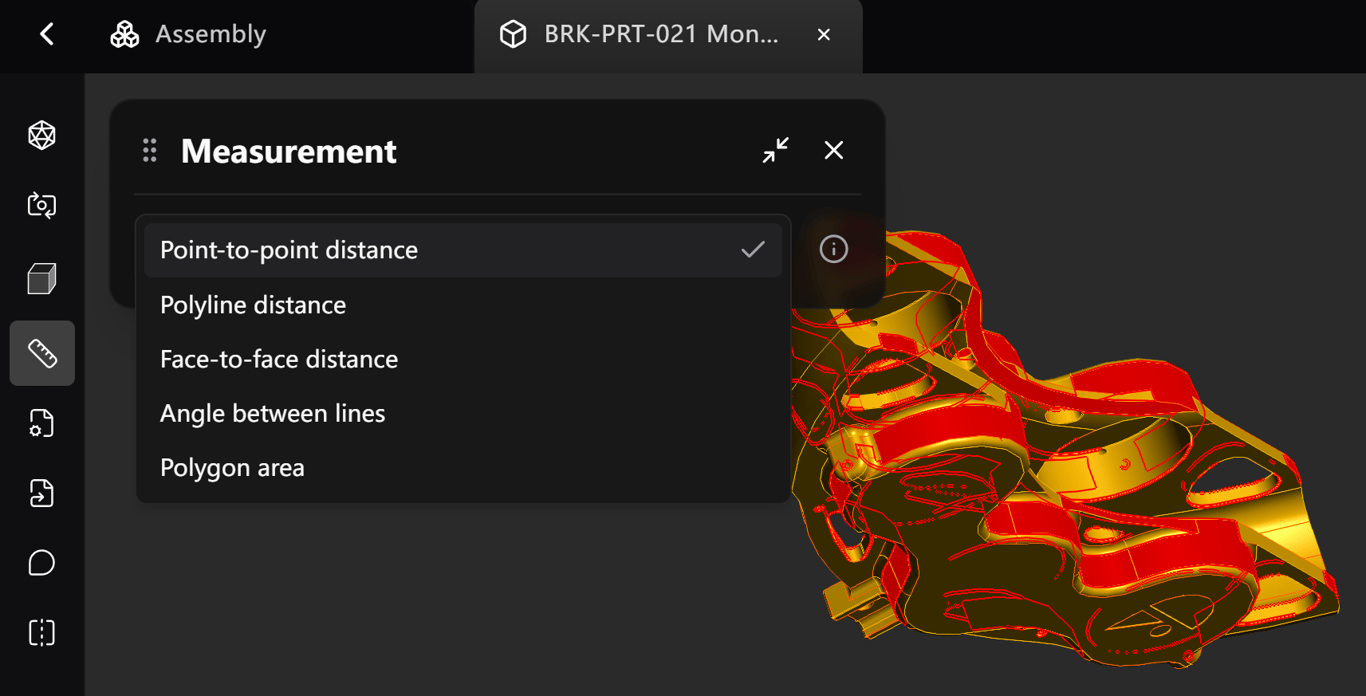

  1. Sélectionnez le type de mesure dans le menu déroulant.
      2. notion image
Toutes les mesures apparaissent directement sur le modèle et sont répertoriées dans le panneau Measurement.

Modes de mesure

Vous pouvez basculer entre les différents modes de mesure à l'aide du menu déroulant situé en haut du panneau Measurement.

Mesures de distance

Utilisez les modes de distance pour inspecter les espacements, les décalages et les dégagements :
  • Point-to-Point Distance (distance point à point)
      • Mesure la distance en ligne droite entre deux points, arêtes ou sommets
      Usages courants : espacement des perçages, décalage d'entités
  • Polyline Distance (distance polyligne)
      • Mesure un chemin composé de plusieurs segments connectés
      Usages courants : arêtes complexes, cheminements, longueurs de contours
  • Face-to-Face Distance (distance face à face)
      • Mesure la distance entre deux faces ou surfaces
      Usages courants : épaisseur de paroi, vérification des dégagements

Mesures d'angle et de surface

  • Angle Between Lines (angle entre lignes)
      • Mesure les relations angulaires entre des arêtes ou des lignes de référence
      Usages courants : chanfreins, angles de dépouille
  • Polygon Area (surface de polygone)
      • Mesure l'aire d'une région fermée définie par plusieurs points
      Usages courants : surface en section, estimation de surface

Gérer plusieurs mesures

Toutes les mesures que vous créez sont répertoriées dans la section All Measurements (toutes les mesures) du panneau.
Depuis cette section, vous pouvez :
  • Afficher plusieurs mesures simultanément
  • Supprimer une mesure individuellement
  • Effacer toutes les mesures lorsque vous avez terminé
Les mesures restent visibles sur le modèle pendant que vous continuez à travailler.

Quand utiliser les mesures

L'outil de mesure est couramment utilisé pour :
  • Les revues de conception
  • Les vérifications de dégagement et d'ajustement
  • La vérification de données CAO importées
  • La collaboration avec les collègues et des relecteurs externes
Toutes les mesures sont non destructives et ne modifient pas les données CAO d'origine.

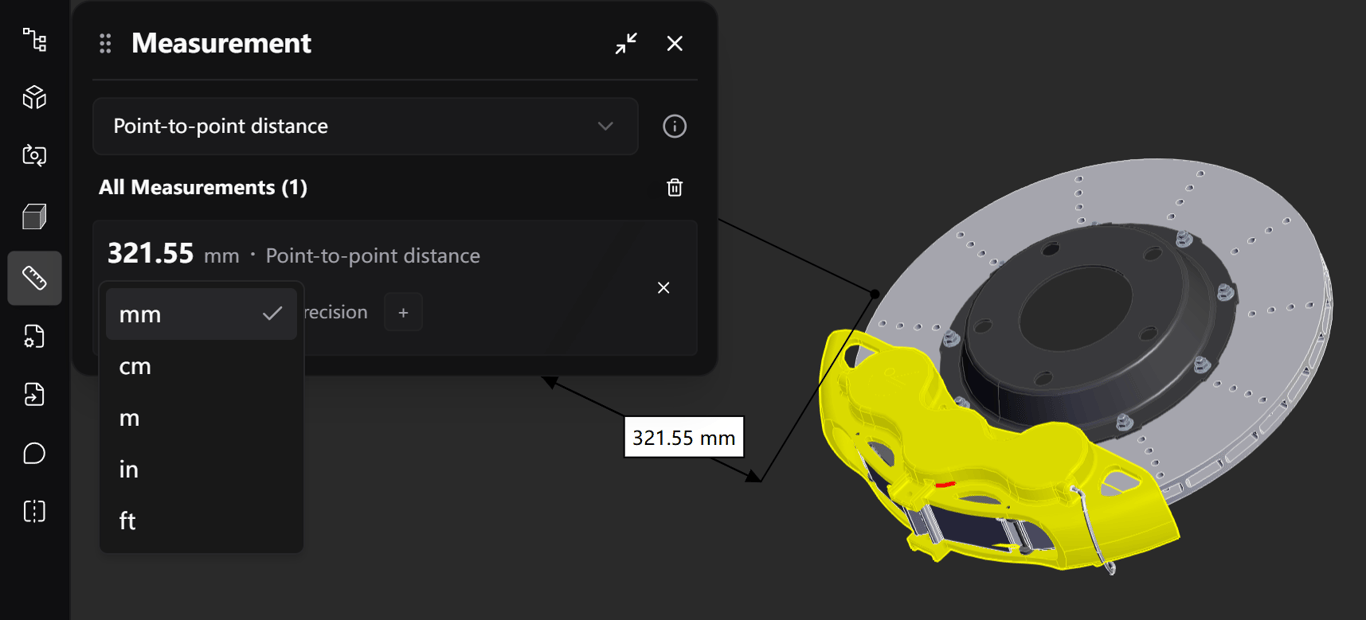

Ajuster les unités et la précision

Chaque mesure permet de personnaliser l'affichage des résultats :
  • Changer d'unité : mm, cm, m, in, ft
  • Ajuster la précision : augmenter ou diminuer le nombre de décimales
      • notion image
Cela est particulièrement utile lorsque vous passez d'une inspection au niveau conception à une validation au niveau fabrication.

Déplacer le panneau de mesure

Le panneau Measurement est entièrement déplaçable et peut être positionné n'importe où à l'écran.
Cela vous permet de :
  • Éviter que le panneau ne masque une géométrie importante
  • Garder les mesures visibles tout en inspectant différentes zones
  • Continuer à mesurer tout en effectuant une rotation ou un zoom sur le modèle
Il suffit de faire glisser l'en-tête du panneau pour le déplacer.
Les mesures restent actives et visibles quel que soit l'emplacement du panneau.

Combiner la mesure avec les autres outils du CAD Viewer

Les mesures fonctionnent de manière fluide avec les autres outils du CAD Viewer :
  • Les Visual Styles (styles visuels : Wireframe, X-Ray, Hidden Line, etc.) aident à révéler la géométrie interne pendant la mesure
  • La Section View (vue en coupe) permet de mesurer précisément les entités internes et les sections
Cette combinaison est idéale pour inspecter des assemblages complexes et des structures internes.

Pourquoi mesurer dans le CAD Viewer

Utiliser les mesures directement dans le CAD Viewer permet aux équipes de :
  • Vérifier les dimensions sans exporter les fichiers
  • Communiquer les exigences clairement
  • Réduire les erreurs pendant les revues
  • Accélérer la validation des conceptions
Les mesures rendent les discussions dimensionnelles précises, contextuelles et faciles à partager.
