Inspecter les assemblages dans le CAD Viewer

Les grands assemblages peuvent rapidement devenir difficiles à comprendre lorsque tous les composants sont visibles simultanément. Le CAD Viewer (visionneuse CAD) de CAD ROOMS propose un Assembly Explorer dédié ainsi qu'un ensemble de contrôles d'inspection pour vous aider à naviguer dans la structure, vous concentrer sur des composants précis et passer en revue les conceptions efficacement, sans modifier les données CAO d'origine.

Cet article explique comment inspecter les assemblages à l'aide de l'Assembly Tree (arborescence d'assemblage), des contrôles de visibilité et de la navigation par composant.

notion image


Quand utiliser l'inspection d'assemblage

L'inspection d'assemblage est particulièrement utile lorsque vous devez :
  • Comprendre la structure d'un assemblage
  • Localiser une pièce ou un sous-assemblage spécifique
  • Vous concentrer sur un composant sans encombrement visuel
  • Examiner l'ajustement, le positionnement ou les relations entre les pièces
  • Discuter de composants précis lors d'une revue de conception ou d'un ordre de modification technique (ECO)
Toutes les actions d'inspection portent uniquement sur la vue et peuvent être utilisées en toute sécurité dans un environnement collaboratif.


Comprendre l'Assembly Explorer

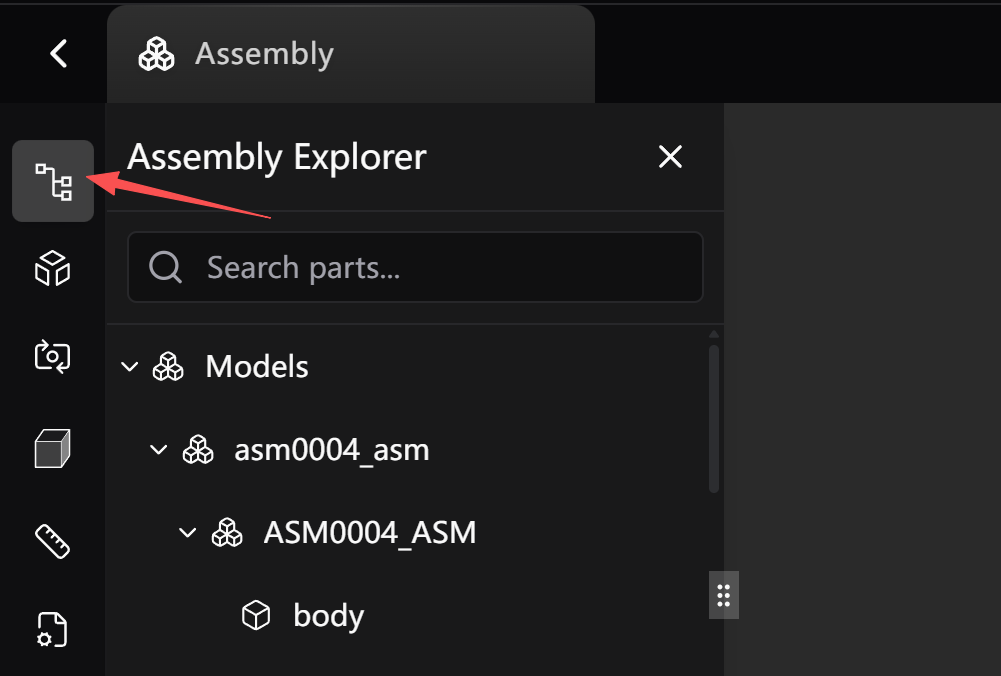

Lorsque vous ouvrez un fichier d'assemblage, l'Assembly Explorer apparaît sur le côté gauche du CAD Viewer.
Il affiche :
  • La hiérarchie complète de l'assemblage
  • Les sous-assemblages et les structures imbriquées
  • Les pièces individuelles et les instances répétées
  • Les nommages et l'organisation hérités du système CAO d'origine
      • notion image
L'Assembly Explorer est l'outil de navigation principal pour les assemblages complexes.

Sélectionner des composants

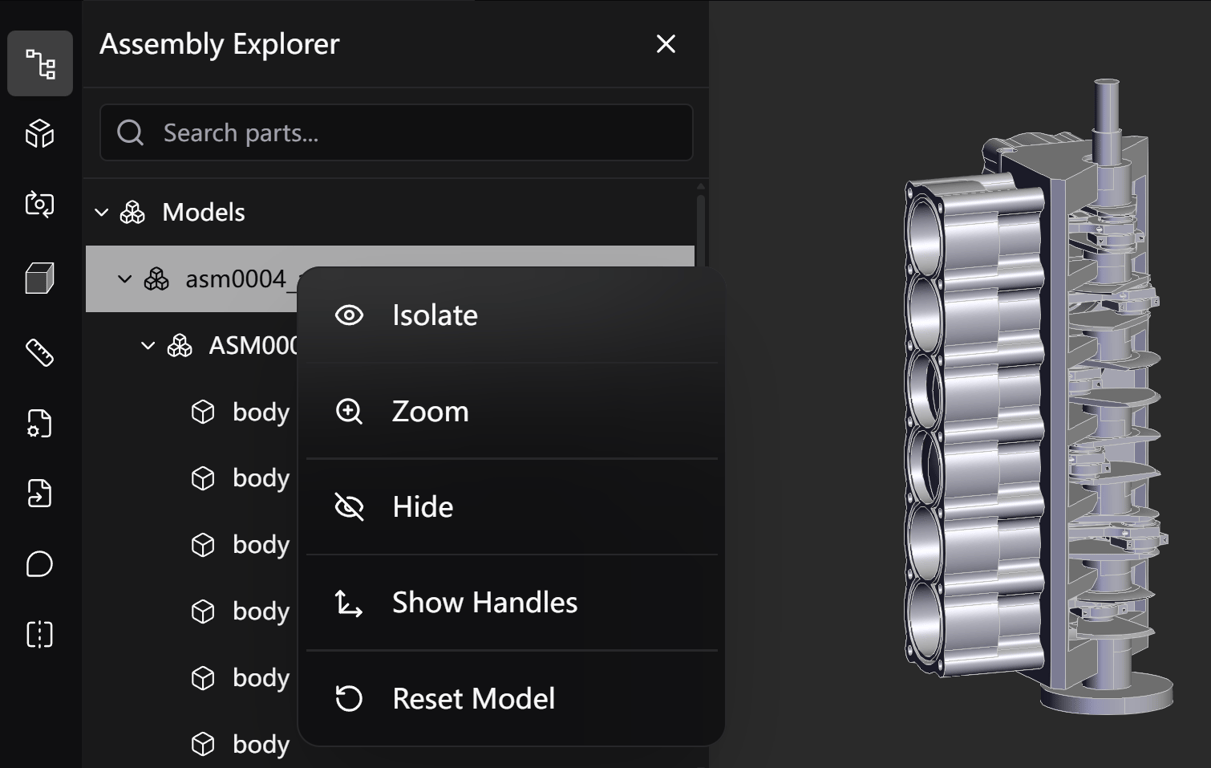

Vous pouvez sélectionner des composants de deux manières :
  • Cliquez avec le bouton droit sur un composant dans l'Assembly Tree (arborescence d'assemblage) et choisissez Isolate (isoler)
  • Cliquez directement sur un composant dans la vue 3D
      • notion image
Les sélections sont toujours synchronisées :
  • Sélectionner dans l'arborescence met en évidence le composant dans la vue 3D
  • Sélectionner dans la vue 3D met en évidence le composant dans l'arborescence
Cela permet de passer facilement de la structure à la géométrie sans approximation.

Inspecter les composants avec les actions contextuelles

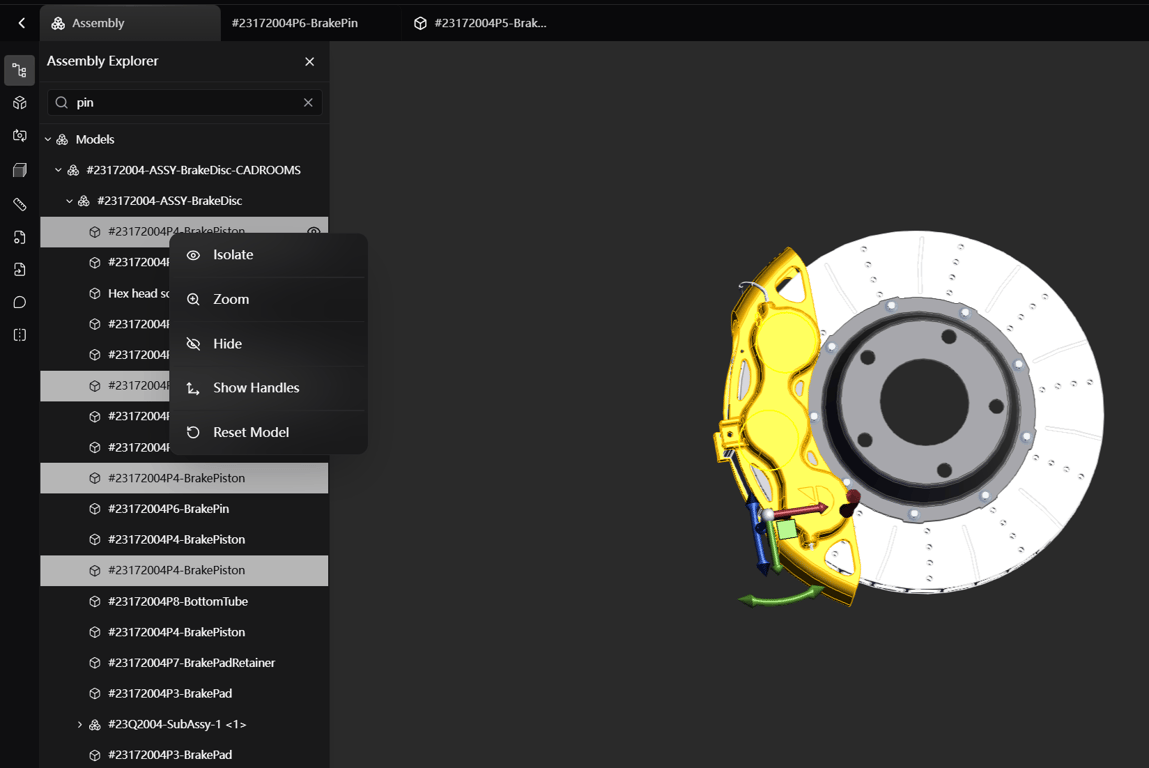

Un clic droit sur un composant dans l'Assembly Explorer ouvre un ensemble d'actions contextuelles dédiées à l'inspection.
Ces actions n'affectent que la visibilité et le comportement de la caméra — elles ne modifient jamais le modèle.
notion image

Contrôles de focus et de visibilité

Utilisez ces actions pour réduire l'encombrement visuel et vous concentrer sur l'essentiel :
  • Isolate (isoler)
      • Affiche uniquement la pièce ou le sous-assemblage sélectionné
      Utile pour une inspection ou une discussion détaillée
  • Hide (masquer)
      • Retire temporairement un composant de la vue
      Pratique pour exposer des pièces internes ou retirer des boîtiers extérieurs
Les composants masqués ou isolés peuvent être restaurés à tout moment.

Navigation et orientation

  • Zoom
      • Cadre automatiquement le composant sélectionné dans le CAD Viewer
      Idéal pour localiser des pièces petites ou profondément imbriquées
  • Show Handles (afficher les poignées)
      • Affiche les poignées d'interaction du composant sélectionné
      Utile pour confirmer la sélection et comprendre l'orientation spatiale

Réinitialiser l'état d'inspection

  • Reset Model (réinitialiser le modèle)
      • Rétablit la visibilité complète de l'assemblage
      Efface tous les états de masquage et d'isolation
      Réinitialise le contexte d'inspection
Cette action est particulièrement utile après une session d'inspection approfondie.

Flux de travail d'inspection recommandé

Un flux de travail simple et efficace pour les grands assemblages :
  1. Localisez un composant dans l'Assembly Explorer
  1. Effectuez un Zoom pour le cadrer
  1. Isolate pour supprimer l'encombrement visuel
  1. Effectuez une rotation et inspectez le composant en détail
  1. Reset Model une fois l'inspection terminée
Cette approche garde l'inspection ciblée, rapide et facile à suivre.

L'inspection d'assemblage dans un contexte collaboratif

L'inspection d'assemblage s'intègre directement aux fonctionnalités de collaboration :
  • Lorsque vous créez une annotation ou un commentaire, l'état d'inspection en cours est sauvegardé
  • Cela inclut :
    • Les composants sélectionnés
    • Les pièces masquées ou isolées
    • La position de la caméra et le contexte de vue
Toute personne ouvrant le commentaire ultérieurement voit le même contexte d'inspection, ce qui élimine toute confusion sur le composant discuté.

Sécurité et autorisations

  • L'inspection d'assemblage est accessible à tous les utilisateurs ayant accès au fichier
  • Toutes les actions ne portent que sur la vue et sont non destructives
  • Aucune action d'inspection ne modifie ni n'écrase les données CAO
L'inspection d'assemblage est donc sûre pour les revues internes, la collaboration avec les fournisseurs et le retour client.

Combinaison avec d'autres outils

L'inspection d'assemblage devient encore plus puissante lorsqu'elle est combinée avec :
  • Section View → inspecter la géométrie interne
  • Explode Mode → comprendre les relations dans l'assemblage
  • Measurements → valider dégagements et dimensions
  • Annotations → capturer les retours avec leur contexte complet
