Voir les relations entre fichiers

Comprendre comment les fichiers sont liés entre eux est essentiel pour gérer des projets d'ingénierie complexes.
Le CAD Viewer (visionneuse CAD) basé sur le web de CAD ROOMS vous permet d'explorer les relations entre les assemblages et les pièces directement dans le navigateur, sans ouvrir de logiciel CAO natif.
notion image
Les relations entre fichiers offrent une visibilité bidirectionnelle pour vous aider à naviguer plus efficacement dans la structure produit :
  • Vue descendante (top-down) : identifier les composants qui constituent un assemblage
  • Vue ascendante (bottom-up) : identifier les assemblages qui référencent une pièce donnée
Cela facilite la compréhension des dépendances, la bonne réutilisation des pièces et le passage entre les différents niveaux d'une conception.

Prise en charge actuelle et exigences sur les fichiers

Les relations entre fichiers sont activées progressivement selon les formats CAO.
À l'heure actuelle, les données de relations sont disponibles de manière fiable pour les assemblages et pièces Creo, ce qui vous permet de naviguer directement dans le CAD Viewer entre un assemblage parent et les composants qu'il référence.
La prise en charge de formats CAO supplémentaires est en cours d'extension et sera ajoutée progressivement.
Si les données de relations ne s'affichent pas pour un fichier donné, cela peut être lié à un format dont la prise en charge n'a pas encore été activée.

notion image

Règles d'utilisation des relations

Pour que les relations entre fichiers fonctionnent correctement, les assemblages et leurs pièces référencées doivent se trouver dans le même dossier d'espace de travail.

Les pièces peuvent être stockées dans des projets différents, à condition d'appartenir au même dossier d'espace de travail et d'être accessibles à l'assemblage.

Ce qui fonctionne

  • Les assemblages peuvent référencer des pièces situées dans plusieurs projets
  • Tous les fichiers liés doivent se trouver dans le même dossier d'espace de travail
  • Une fois accessibles, les relations sont détectées automatiquement dans le CAD Viewer

Comment y accéder

  1. Ouvrez n'importe quel fichier 3D (pièce ou assemblage) pour entrer dans le CAD Viewer.

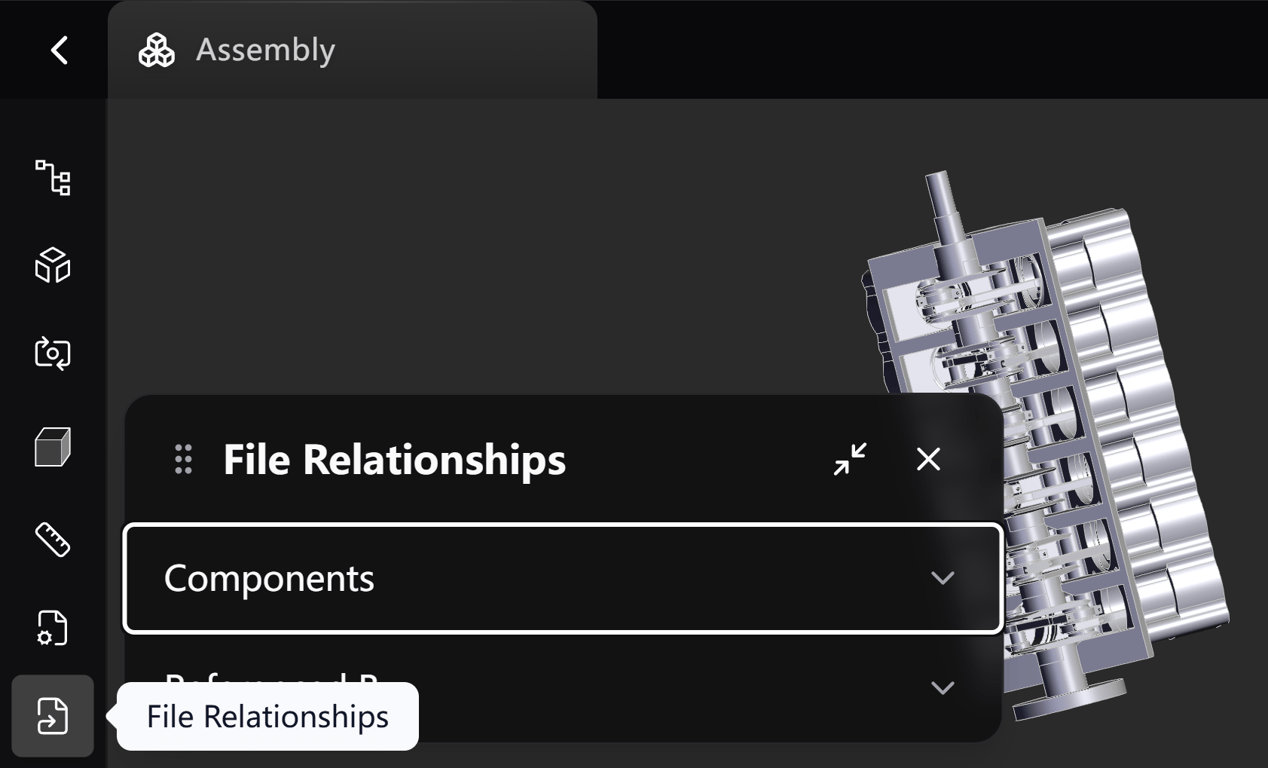

  1. Dans la barre latérale gauche, cliquez sur l'icône File Relationships (relations entre fichiers, représentée par des nœuds ramifiés).
  1. Le panneau des relations s'ouvre et affiche deux sections :
      • Components (composants)
      • Referenced By (référencé par)

Comprendre les vues de relations

1. Components — pour les assemblages

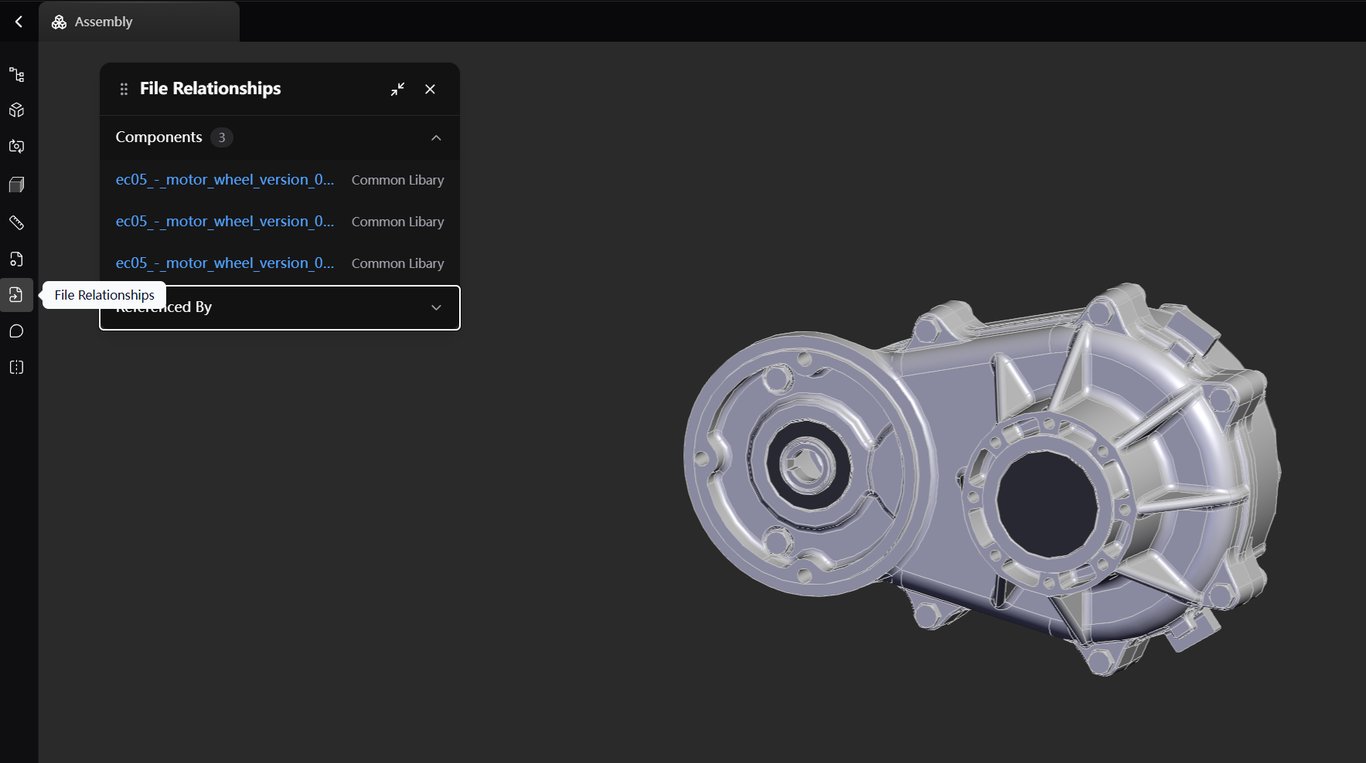

Lorsque vous ouvrez un fichier d'assemblage, la section Components se déplie et liste toutes les pièces individuelles et sous-assemblages qu'il contient.
  • Ce que vous voyez : la liste des fichiers enfants (par exemple ec05_-_motor_wheel…) qui composent le modèle actuel.
  • Action : cliquez sur le nom d'un composant dans la liste pour accéder directement à la vue de cette pièce.
      • notion image
Cela permet de passer rapidement de la structure de haut niveau à la géométrie détaillée, sans avoir à parcourir les dossiers.

2. Referenced By — pour les pièces

Lorsque vous ouvrez une pièce, la section Referenced By indique les assemblages qui référencent ce fichier.
Depuis ce panneau, vous pouvez :
  • Identifier tous les assemblages parents qui dépendent de la pièce
  • Ouvrir le contexte complet d'un assemblage en un clic
C'est particulièrement utile pour examiner des composants réutilisés ou comprendre l'impact en aval d'une modification.

Référence rapide

Type de fichier
Section à consulter
Ce qui est affiché
Assemblage
Components
Fichiers contenus dans l'assemblage
Pièce
Referenced By
Assemblages qui référencent la pièce

Pourquoi les relations entre fichiers sont importantes

Les relations entre fichiers aident les équipes à :
  • Comprendre la structure produit en un coup d'œil
  • Naviguer entre assemblages et pièces sans recherche manuelle
  • Vérifier où une pièce est utilisée avant de la modifier
  • Améliorer la traçabilité dans les projets complexes
Toute la navigation dans les relations est en lecture seule et ne modifie ni n'affecte les données CAO d'origine.

Synthèse

Les relations entre fichiers font du CAD Viewer bien plus qu'un simple outil de visualisation : elles apportent un contexte structurel qui aide les équipes à comprendre comment les conceptions sont reliées entre elles.
À mesure que la prise en charge d'autres formats CAO s'étendra, les relations entre fichiers deviendront un outil de plus en plus puissant pour naviguer dans des projets complexes et les passer en revue directement dans le navigateur.
