Collaboration CAO
Utiliser Geometry Explorer pour inspecter des pièces
Geometry Explorer vous aide à analyser et comprendre la géométrie sous-jacente d'une pièce sans modifier le modèle.
Il décompose les données CAO complexes en primitives géométriques reconnaissables, ce qui facilite l'inspection, la validation et la communication.
Cet outil est disponible pour les pièces dans le CAD Viewer (visionneuse CAD) de CAD ROOMS.
Utilisez Geometry Explorer lorsque vous devez :
- Comprendre comment une pièce est construite au niveau géométrique
- Inspecter des courbes, des surfaces et des entités analytiques
- Valider la géométrie avant la fabrication ou un chiffrage
- Isoler et mettre en évidence rapidement des types de géométrie spécifiques
Geometry Explorer est particulièrement utile pour les pièces complexes, importées ou fournies par un tiers dont l'historique des entités n'est pas disponible.

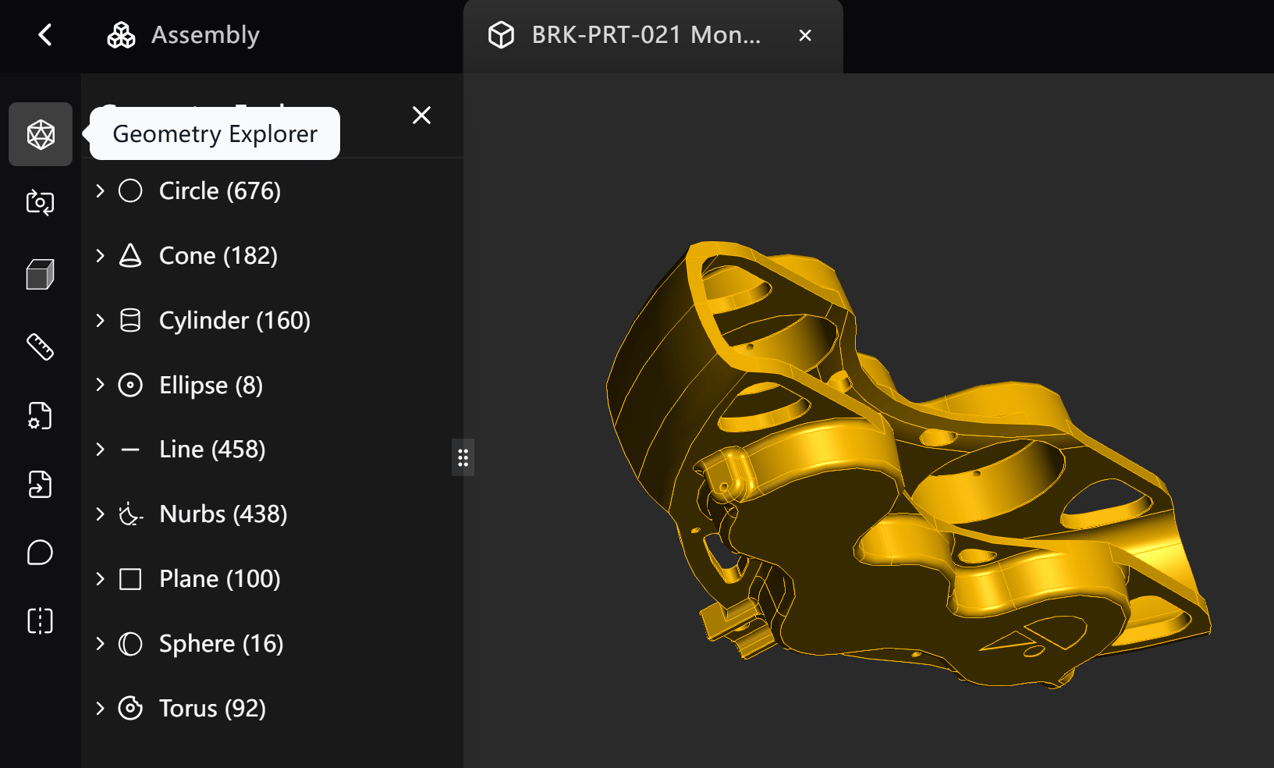

Ouvrir Geometry Explorer
- Ouvrez une pièce dans le CAD Viewer
- Cliquez sur Geometry Explorer en haut de la barre d'outils de gauche
- Le panneau Geometry Explorer s'ouvre sur le côté gauche du CAD Viewer
Le panneau liste tous les types de géométrie détectés dans la pièce, regroupés par catégorie.
Catégories géométriques expliquées
Geometry Explorer classe la géométrie d'une pièce en primitives CAO standard.
Chaque catégorie affiche le nombre total détecté dans la pièce.
Les types de géométrie courants comprennent :
- Circle – arêtes et profils circulaires
- Cone – surfaces coniques
- Cylinder – surfaces cylindriques (perçages, bossages, etc.)
- Ellipse – courbes elliptiques
- Line – arêtes linéaires
- NURBS – courbes et surfaces de forme libre
- Plane – faces planes
- Sphere – surfaces sphériques
- Torus – surfaces toriques (congés, raccords, etc.)
Cette décomposition fournit un aperçu rapide de la complexité d'une pièce et de sa composition géométrique.
Inspecter et analyser la géométrie
Geometry Explorer vous permet d'inspecter la géométrie à deux niveaux : par catégorie (tous les éléments correspondants en même temps) ou par instance individuelle (une ou plusieurs entités spécifiques). Les sélections mettent toujours à jour un panneau de métriques situé en bas à droite du CAD Viewer.
Inspecter par catégorie

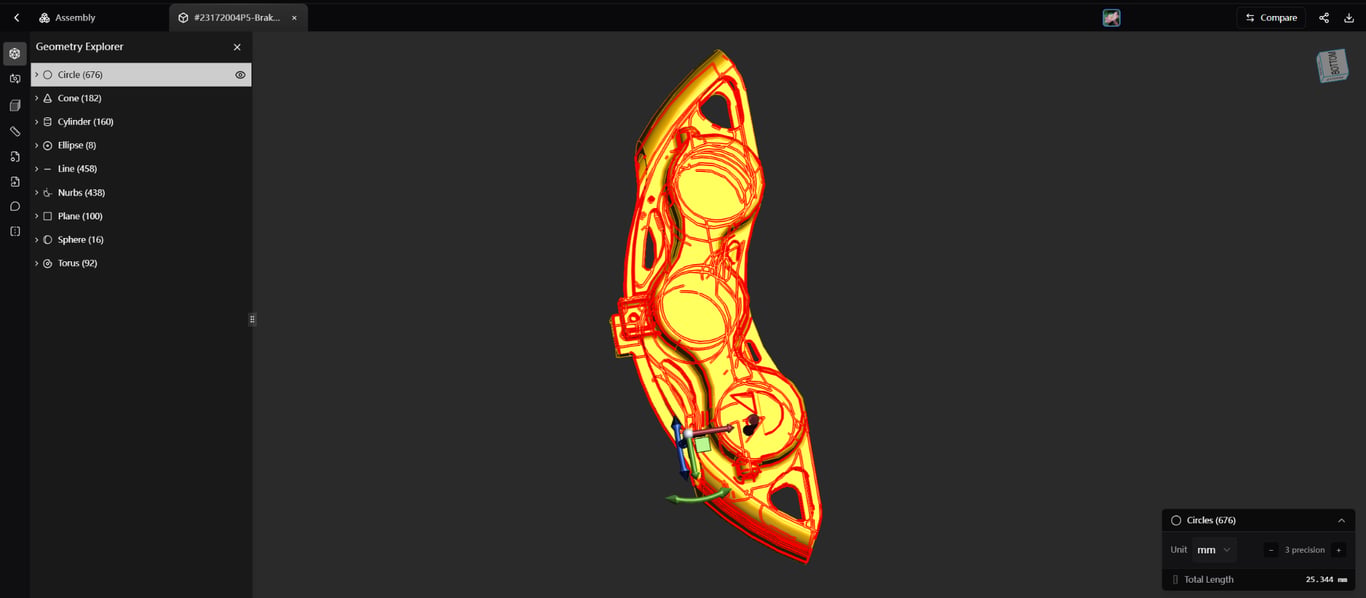

Cliquez sur n'importe quelle catégorie de géométrie pour inspecter tous les éléments correspondants dans le CAD Viewer.
- La géométrie correspondante est mise en évidence directement sur le modèle
- La géométrie non sélectionnée reste visible pour conserver le contexte
- Les motifs et la structure deviennent immédiatement visibles
Exemples d'utilisation :
- Mettre en évidence les Cylinders pour inspecter tous les perçages et bossages
- Mettre en évidence les Circles pour appréhender la densité et la répartition des perçages
- Mettre en évidence les NURBS pour identifier les surfaces de forme libre ou complexes

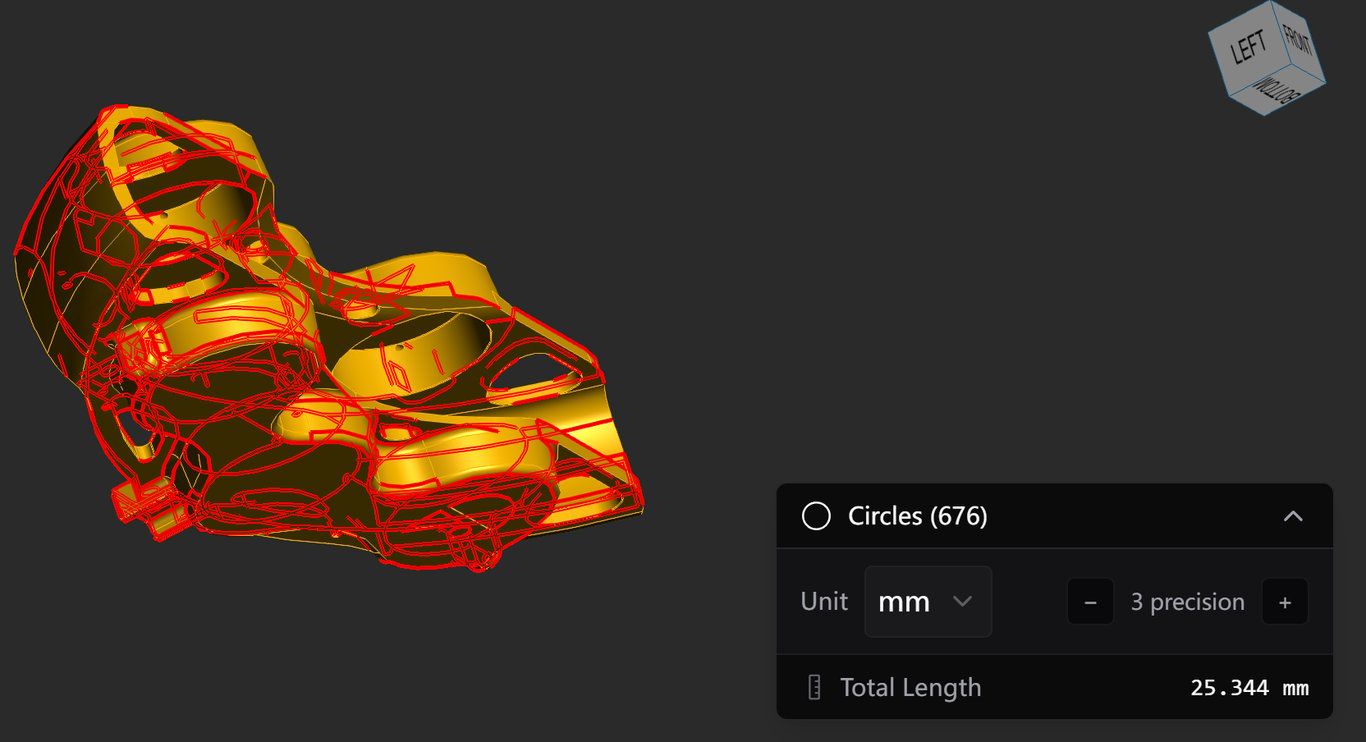

Lorsqu'une catégorie est sélectionnée, le panneau de métriques affiche les mesures associées à ce type de géométrie.

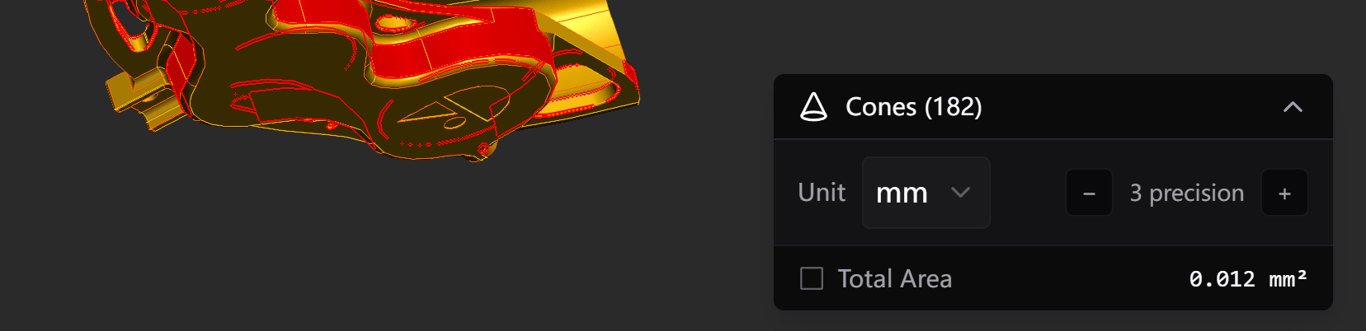

Selon le type de géométrie, les métriques disponibles peuvent inclure :
- Longueur totale (pour les courbes et les arêtes)
- Surface totale (pour les surfaces)
- Sélection de l'unité (mm, par exemple)
- Contrôle de la précision
Ces valeurs facilitent les vérifications de faisabilité de fabrication, l'estimation des coûts et la validation de la géométrie pendant les revues.
Inspecter des instances spécifiques

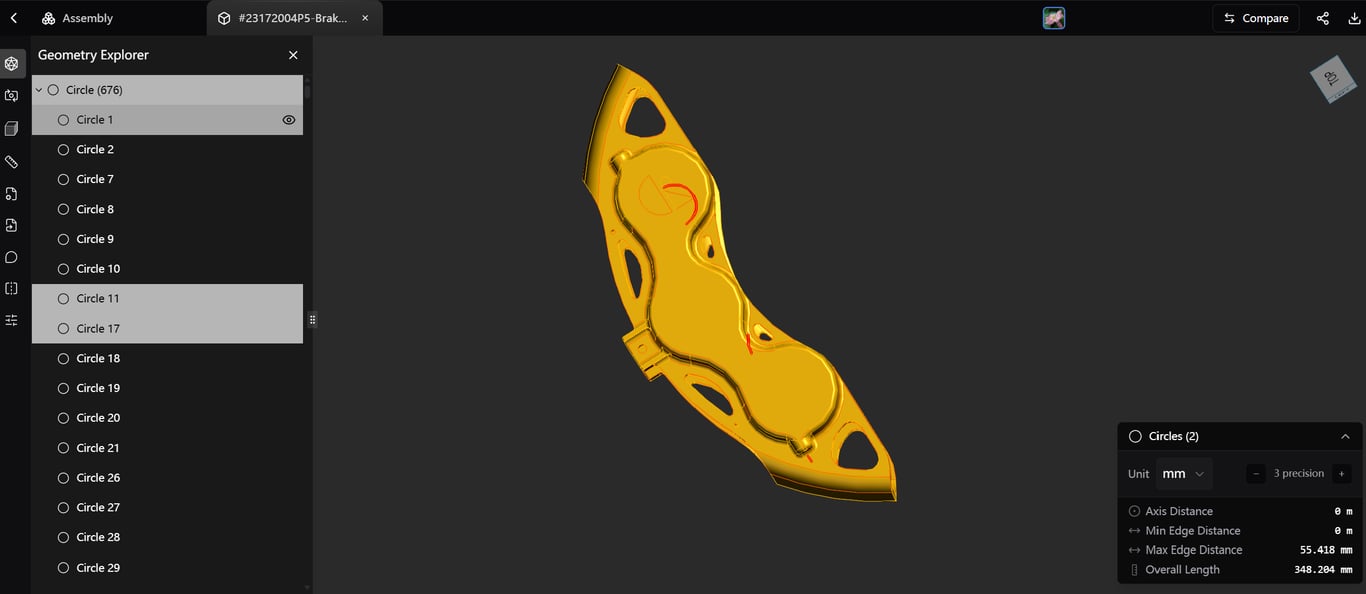

Déplier une catégorie dans le panneau révèle chaque instance individuelle (par exemple Circle 1, Circle 2). Sélectionner une ou plusieurs instances modifie ce qui est affiché dans le panneau de métriques en bas à droite.
- Instance unique — cliquez sur une instance pour la mettre en évidence dans la vue 3D. Le panneau de métriques affiche les mesures de base pour cette entité unique. Les champs affichés dépendent du type de géométrie (par exemple, un Circle affiche Radius et Diameter).
- Instances multiples — sélectionnez plusieurs instances du même type pour les inspecter ensemble. Le panneau de métriques affiche alors les mesures relationnelles entre les entités sélectionnées — par exemple Axis Distance, Min / Max Edge Distance et Overall Length pour des cercles.
Les mêmes contrôles d'unité et de précision restent disponibles dans tous les modes.
Cela est utile lorsque vous avez besoin de dimensions exactes pour une entité spécifique ou lorsque vous souhaitez vérifier l'espacement, l'alignement ou les relations entre entités, sans quitter le CAD Viewer ni ouvrir de logiciel CAO natif.
Cas d'usage concrets
Geometry Explorer est couramment utilisé pour :
- Identifier une géométrie de forme libre excessive avant la fabrication
- Détecter des types de géométrie inattendus dans des fichiers STEP importés
- Communiquer la complexité d'une pièce lors des revues
- Faciliter les discussions DFM en amont
- Préparer les pièces pour les étapes aval, comme l'usinage CNC ou le contrôle
Bonnes pratiques
- Commencez par les catégories de haut niveau (Cylinders, Planes, etc.) avant d'inspecter des courbes plus détaillées
- Utilisez les options de visibilité pour simplifier les géométries denses
- Prêtez attention aux pièces à forte densité de NURBS, qui peuvent impacter la fabrication
- Combinez Geometry Explorer avec des styles visuels (Wireframe ou X-Ray, par exemple) pour une analyse plus poussée
Après avoir utilisé Geometry Explorer, vous devriez pouvoir identifier rapidement les types de géométrie, évaluer la complexité des pièces et valider vos conceptions avant la fabrication.
