Inspecter les assemblages

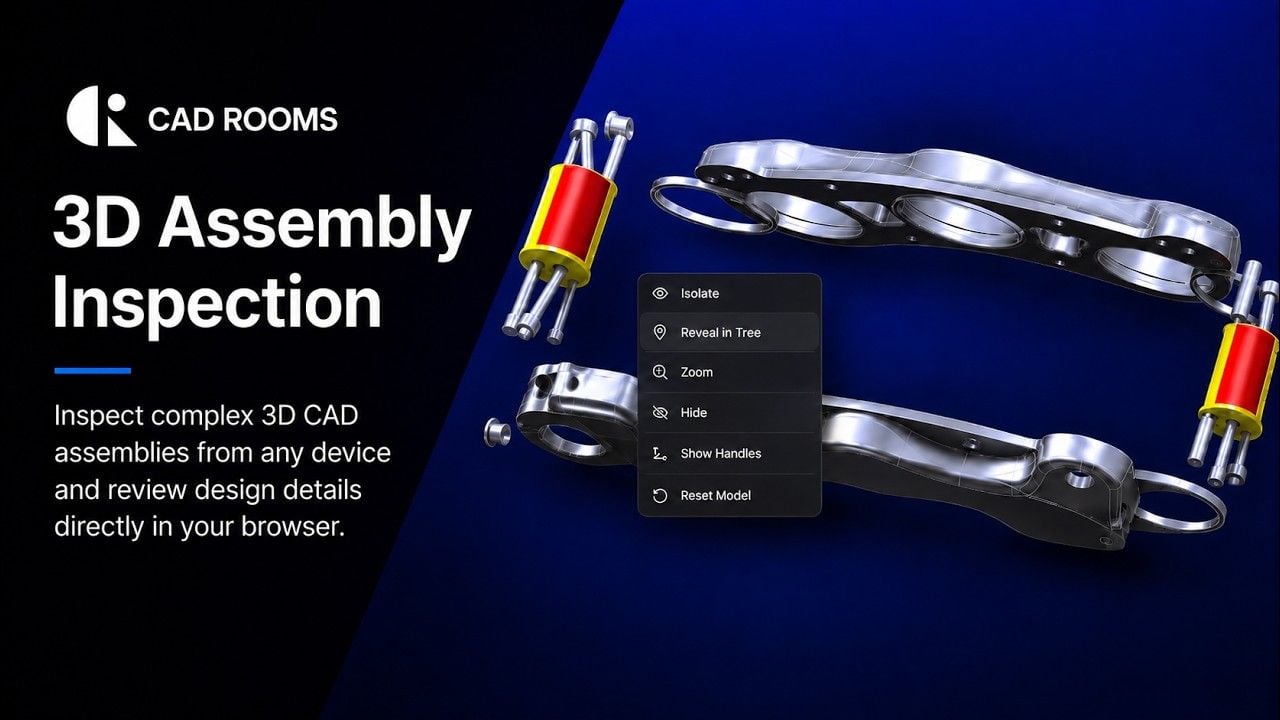

Inspectez des assemblages CAO 3D complexes directement dans votre navigateur avec CAD ROOMS, dans plus de 30 formats CAO pris en charge et sans installer de logiciel CAO. Cette vidéo présente les vues éclatées, l'isolation de composants et les outils de coupe, avec réglage du décalage, du tangage et du roulis pour inspecter la géométrie interne.
Chapitres clés de la vidéo
- 00:00 — Inspecter des assemblages CAO complexes sans logiciel CAO
- 00:10 — Explorer les composants d'un assemblage avec les vues éclatées
- 00:23 — Repérer et isoler des pièces dans les grands assemblages CAO
- 00:35 — Inspecter les composants masqués avec les vues en coupe
Comment inspecter un assemblage CAO 3D
- Ouvrez un assemblage. Repérez l'assemblage CAO dans votre espace de travail et ouvrez-le dans le CAD Viewer.
- Explorez les vues éclatées. Utilisez les commandes de vue éclatée pour séparer les composants et comprendre leur agencement.
- Repérez et isolez des pièces. Parcourez la structure de l'assemblage pour localiser les composants et isoler les pièces à inspecter.
- Inspectez la géométrie interne. Activez une vue en coupe pour examiner les composants et les éléments géométriques masqués à l'intérieur de l'assemblage.
- Ajustez la vue en coupe. Modifiez la position et l'orientation du plan de coupe pour inspecter l'assemblage sous différents angles.
Pour des instructions détaillées, consultez Inspecter les assemblages.
