Zusammenarbeit mit Anmerkungen und Kommentaren

Anmerkungen unterstützen Diskussionen in Threads, @Erwähnungen, Dateianhänge und Statusverfolgung. Damit eignen sie sich ideal für Konstruktionsprüfungen, Fertigungs-Feedback und abteilungsübergreifende Zusammenarbeit.

Mit Anmerkungen in CAD ROOMS können Teams direkt an der 3D-Geometrie kommunizieren – mit vollständigem visuellem Kontext. Statt zwischen CAD-Tools, Screenshots und Chat-Nachrichten zu wechseln, können Sie präzises, positionsbezogenes Feedback hinterlassen, das mit dem Modell und der genauen Ansicht, in der es erstellt wurde, verknüpft bleibt.

Dadurch werden Konstruktionsprüfungen schneller, klarer und deutlich weniger fehleranfällig – insbesondere bei komplexen Teilen und Baugruppen.

Was sind Anmerkungen?

Anmerkungen sind kontextbezogene Kommentare, die direkt an einem 3D-Modell platziert werden. Sie unterstützen:

Diskussionen in Threads

Benutzer-Erwähnungen (@Erwähnungen)

Benachrichtigungen in Echtzeit

Statusverfolgung bis zur Auflösung

Anmerkungen können sowohl an Teilen als auch an Baugruppen verwendet werden und stehen direkt im CAD Viewer zur Verfügung. Prüfer benötigen keine CAD-Lizenz, um teilzunehmen.

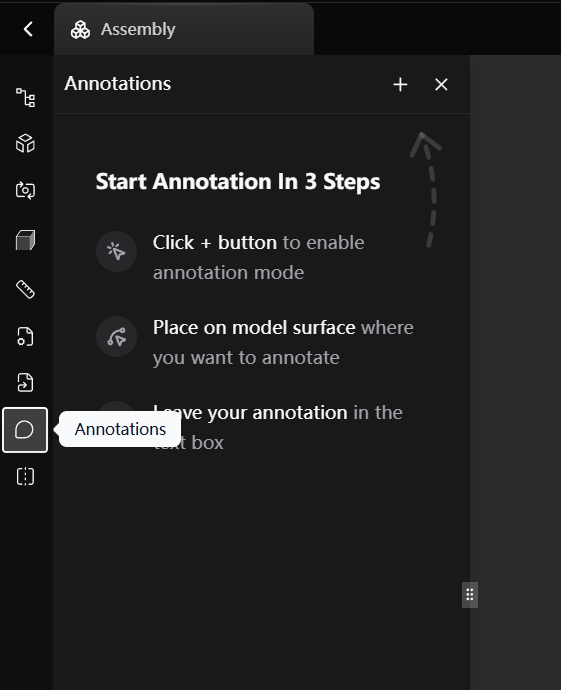

Eine Anmerkung in 3 Schritten starten

Eine Anmerkung zu erstellen ist bewusst einfach gehalten:

Öffnen Sie das Panel Anmerkungen (Annotations) in der linken Werkzeugleiste

Klicken Sie auf die Schaltfläche „+“, um in den Anmerkungsmodus zu wechseln

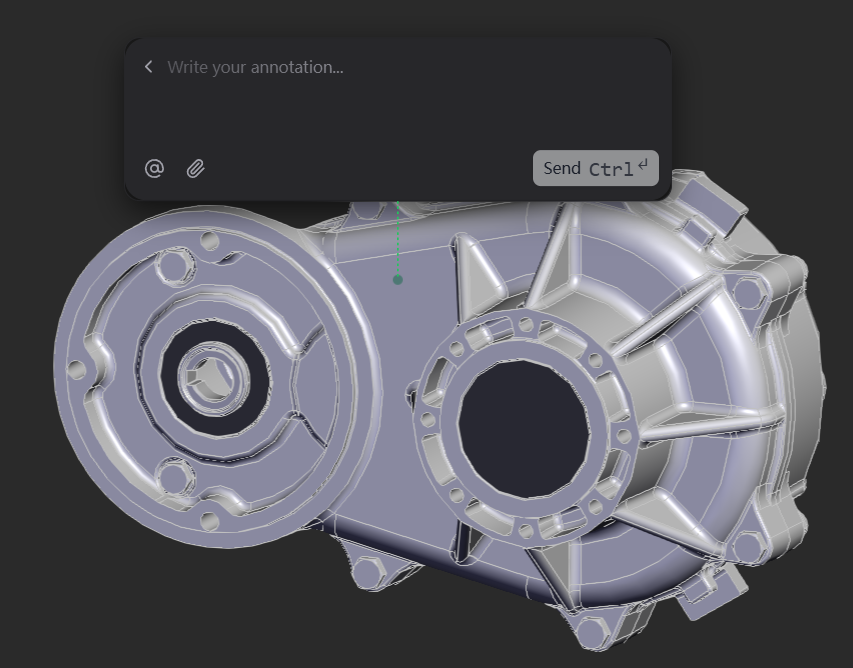

Klicken Sie auf das Modell, um die Anmerkung zu platzieren, schreiben Sie Ihren Kommentar und senden Sie ihn ab.

Ihre Anmerkung wird sofort gespeichert und ist für alle Mitarbeitenden mit Zugriff auf das Projekt sichtbar.

Gespeicherter Ansichtskontext

Wenn Sie eine Anmerkung erstellen, erfasst und speichert CAD ROOMS automatisch den vollständigen Ansichtszustand in diesem Moment.

Dazu gehören:

Schnittansichten (Position und Ausrichtung der Schnittebene)

Explosionsansichten

Der aktuelle visuelle Stil (z. B. schattiert, Drahtgitter, Röntgen)

Prüfer müssen keine Schnittebenen neu erstellen, nicht den richtigen Blickwinkel suchen oder raten, worauf Sie geblickt haben – der vollständige Kontext wird automatisch wiederhergestellt.

In der Praxis werden Anmerkungen so zu visuellen Konstruktions-Snapshots, nicht nur zu Kommentaren.

Anmerkungen anzeigen, besprechen und verwalten

Alle Anmerkungen für das aktuelle Teil oder die aktuelle Baugruppe erscheinen im Panel Anmerkungen.

Dort können Sie:

Auf eine beliebige Anmerkung klicken, um direkt zu deren Position und gespeichertem Ansichtszustand zu springen

Chronologisch durch die Anmerkungen scrollen

Zwischen Anmerkungen wechseln, ohne den visuellen Kontext zu verlieren

Ein visueller Marker am Modell zeigt genau, wo jede Anmerkung gilt.

Erwähnungen, Benachrichtigungen und Antworten

Anmerkungen unterstützen @Erwähnungen und Antworten in Threads.

Nach einer Erwähnung:

Erhält die genannte Person sofort eine Benachrichtigung

Benachrichtigungen erscheinen in:

Dem CAD ROOMS Posteingang
Nativen Systembenachrichtigungen (Desktop, sofern aktiviert)

Antworten innerhalb eines Anmerkungs-Threads lösen wiederum Benachrichtigungen aus, sodass fokussierte Diskussionen möglich sind, ohne den Viewer zu verlassen.

Dies erzeugt eine enge Feedback-Schleife:

Anmerken → Benachrichtigen → Ansehen → Antworten → Benachrichtigen → Auflösen

Diskussionen in Threads, Anhänge und Auflösung

Jede Anmerkung unterstützt:

Mehrere Antworten in einem einzigen Thread

@Erwähnungen in Antworten

Dateianhänge

Sobald ein Punkt geklärt ist, können Anmerkungen als gelöst markiert werden.

Anmerkungen mit anderen Viewer-Werkzeugen kombinieren

Anmerkungen funktionieren nahtlos mit Inspektions- und Messwerkzeugen:

Kommentare neben Messungen für Toleranzdiskussionen hinterlassen

Geschnittene Geometrie mit Anmerkungen versehen, um interne Merkmale hervorzuheben

Explosionsansichten und Anmerkungen für Feedback zu Baugruppen kombinieren

Da der Ansichtszustand automatisch gespeichert wird, sehen Mitarbeitende immer genau das, was Sie gemeint haben.

Vorteile der Verwendung von Anmerkungen

Im Vergleich zu Feedback per Screenshot oder E-Mail helfen Anmerkungen Teams dabei:

Feedback mit der korrekten Geometrie und Ansicht verknüpft zu halten

Den vollständigen visuellen Kontext über Revisionen hinweg zu bewahren

Diskussionen direkt am Modell zu bündeln

Alle Rückmeldungen bleiben zentralisiert und visuell im CAD Viewer verankert.

Best Practices

Verwenden Sie @Erwähnungen, um direkt die richtigen Stakeholder einzubeziehen

Lösen Sie Anmerkungen nach getroffenen Entscheidungen auf, um Reviews übersichtlich zu halten

Verlassen Sie sich auf Benachrichtigungen statt auf manuelle Follow-ups
