Den CAD Viewer verstehen

Mit dem CAD Viewer in CAD ROOMS können alle Beteiligten CAD-Dateien direkt prüfen, überprüfen und besprechen – ganz ohne Installation einer nativen CAD-Software. Er ist für Konstruktionsprüfungen, Zusammenarbeit und die visuelle Identifikation von Änderungen zwischen Versionen in Engineering-Teams und mit externen Stakeholdern konzipiert.

Der CAD Viewer ist sowohl in der Web-App als auch in der Desktop-App verfügbar. Die Funktionen sind identisch, der Zugriff auf den Viewer unterscheidet sich jedoch je nach Arbeitsumgebung.

Dieser Artikel bietet einen Überblick auf hoher Ebene darüber, was der CAD Viewer ist, wie Sie darauf zugreifen und wann Sie ihn effektiv einsetzen.

Was ist der CAD Viewer?

Der CAD Viewer ist ein in CAD ROOMS integriertes 3D-Visualisierungstool, mit dem Sie:

CAD-Dateien direkt in der Web-App und der Desktop-App öffnen und prüfen können.

Teile und Baugruppen interaktiv navigieren

Geometrie messen und innere Merkmale inspizieren

Konstruktionsänderungen zwischen Versionen überprüfen (CAD-Diffing)

Kontextbezogene Kommentare und Anmerkungen hinterlassen

Ansichten mit Teammitgliedern teilen

Wichtiger Vorteil:

Jede Person mit Zugriff auf eine Datei kann diese in vollständiger 3D-Darstellung überprüfen – es ist keine CAD-Lizenz erforderlich.

Dadurch eignet sich der Viewer ideal für Ingenieure, Führungskräfte, Kunden, Fertigungspartner und Prüfer.

Kurzübersicht

Viewer-Funktionen

Funktion	Unterstützt
3D-Modelle anzeigen (Download abhängig von Berechtigungen)	✅ Ja
Baugruppen navigieren	✅ Ja
Geometrie messen	✅ Ja
Schnittansichten	✅ Ja
Visuellen Stil wechseln	✅ Ja
Versionen vergleichen (CAD-Diffing)	✅ Ja
Anmerkungen hinzufügen	✅ Ja
Geometrie bearbeiten	❌ Nein
Zeichnungen erstellen	❌ Nein

Der CAD Viewer ist per Design schreibgeschützt und verändert die ursprünglichen CAD-Daten nicht.

Zugriff auf den CAD Viewer (Web vs. Desktop)

Der CAD Viewer ist sowohl in der Web-App als auch in der Desktop-App verfügbar, der Öffnungsweg unterscheidet sich jedoch je nach Arbeitsablauf.

Aus der Web-App

Klicken Sie in der Projektdateiliste auf einen Dateinamen

Die Datei öffnet sich direkt im browserbasierten CAD Viewer

Dies ist das Standardverhalten beim webbasierten Zugriff.

Aus der Desktop-App

Dateien sind mit Ihrer lokalen CAD-Software verknüpft

Ein Linksklick auf eine Datei öffnet sie in der nativen CAD-Anwendung auf Ihrem Computer

Um stattdessen den CAD Viewer zu öffnen, müssen Sie:

Im Repository mit der rechten Maustaste auf den Dateinamen klicken
Im CAD Viewer öffnen (Open in CAD Viewer) auswählen

Diese Unterscheidung ist bewusst gewählt:

Die Desktop-App priorisiert die lokale CAD-Bearbeitung, während der CAD Viewer für Inspektion, Prüfung und Zusammenarbeit vorgesehen ist.

💡 Tipp: Verwenden Sie die Desktop-App, wenn Sie Dateien lokal bearbeiten müssen. Verwenden Sie den CAD Viewer, wenn Sie Geometrie prüfen, Änderungen überprüfen oder zusammenarbeiten möchten – ohne eine CAD-Software zu öffnen.

Unterstützte Dateiformate

Der CAD Viewer unterstützt über 35 CAD- und neutrale Formate und deckt damit die am häufigsten verwendeten Engineering-Workflows ab.

Unterstützte Formate umfassen:

Native CAD-Formate (z. B. SolidWorks, Creo, Inventor, NX, CATIA)

Neutrale Formate (z. B. STEP, IGES, STL, Parasolid)

Viewer-Oberfläche

Hauptansichtsbereich

3D-Arbeitsfläche:

Zentraler Bereich, in dem das Modell angezeigt wird

Interaktive 3D-Manipulation

Kontextabhängiger Cursor

Markierung der Auswahl

Hintergrund:

Verlauf oder einfarbiger Hintergrund

Für besseren Kontrast einstellbar

Professionelle Darstellung

Navigationswürfel

Position: obere rechte Ecke

Funktionen:

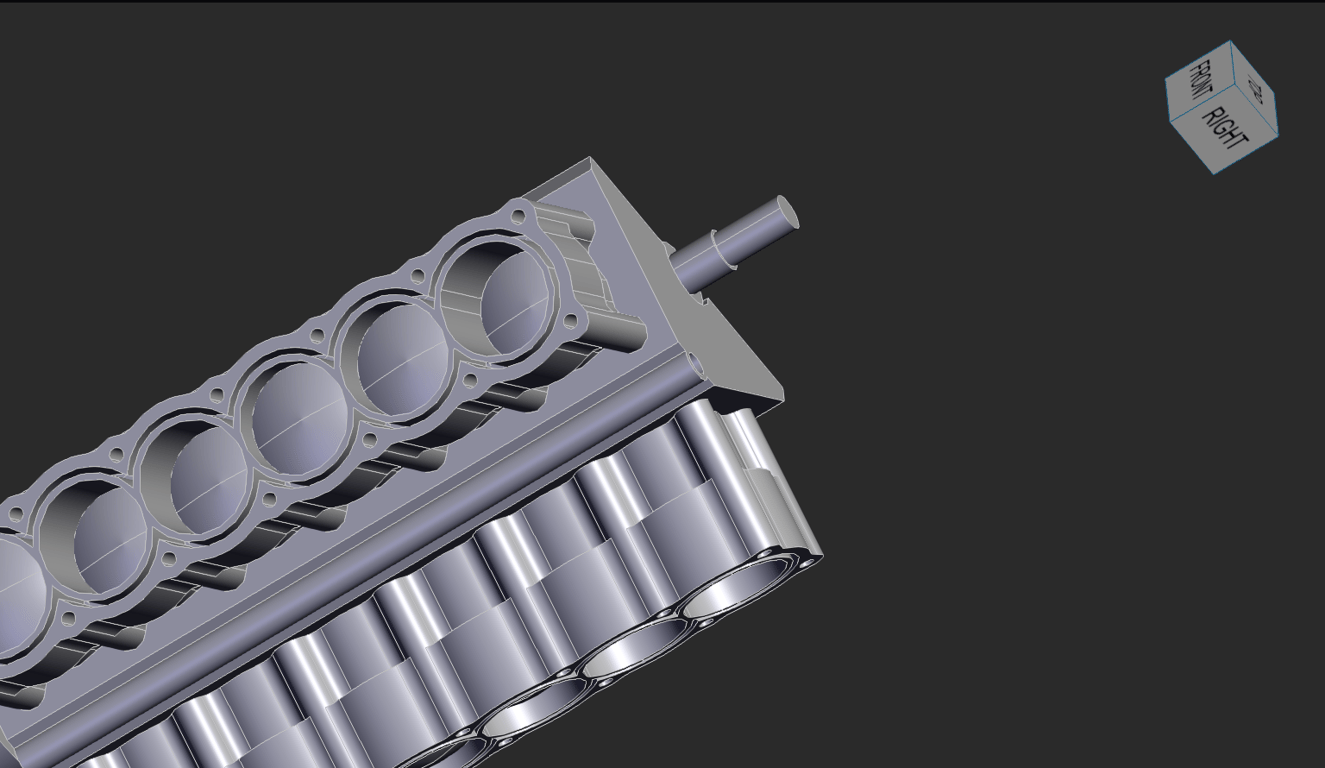

Auswahl von Standardansichten (Vorne, Oben, Rechts, Hinten, Unten, Links)

Isometrische Ansichten (Klick auf die Kanten)

Trimetrische Ansichten (Klick auf die Ecken)

Nutzung: Klicken Sie auf eine Fläche, Kante oder Ecke, um das Modell sofort auszurichten

Werkzeugleiste

Die Werkzeugleiste bietet schnellen Zugriff auf alle Inspektions-, Visualisierungs- und Kollaborationswerkzeuge im CAD ROOMS Viewer.

Position: Typischerweise auf der linken Seite des Viewers. Je nach Kontext können einige Aktionen auch im oberen Bereich erscheinen.

Viewer-Steuerung ändern

Im Control-Panel können Sie ein Steuerungsprofil für den Viewer auswählen, das zu der CAD-Software passt, mit der Sie am besten vertraut sind. So können Sie beim Navigieren von CAD-Modellen in CAD ROOMS vertraute Maus- und Tastaturverhalten verwenden.

Sie können die Steuerung an zwei Stellen ändern:

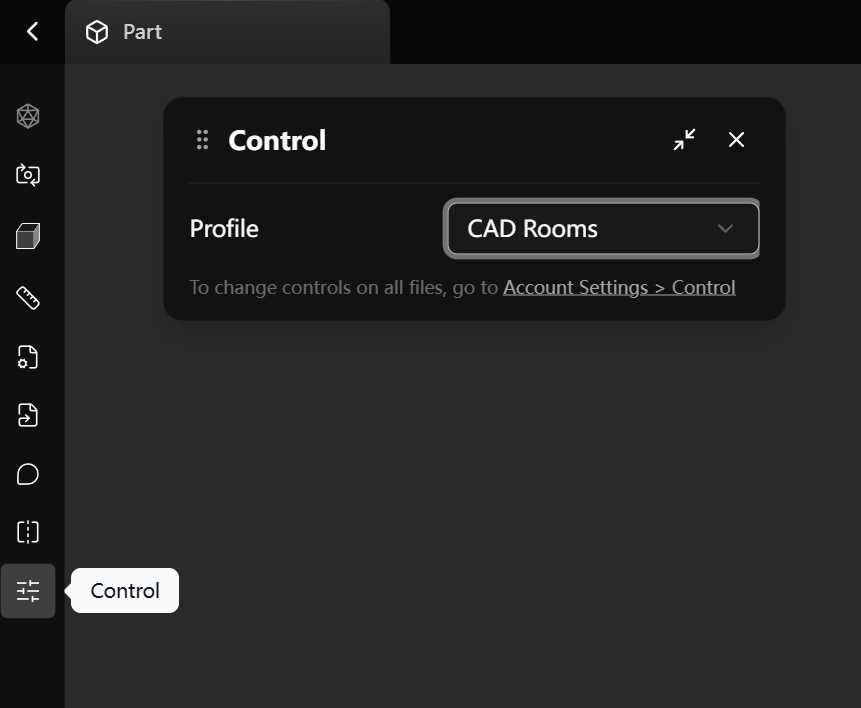

Für die aktuelle Datei: Öffnen Sie eine Datei im CAD Viewer und klicken Sie in der linken Werkzeugleiste auf das Control-Symbol. Dadurch wird das Steuerungsprofil geändert, während Sie diese Datei anzeigen.

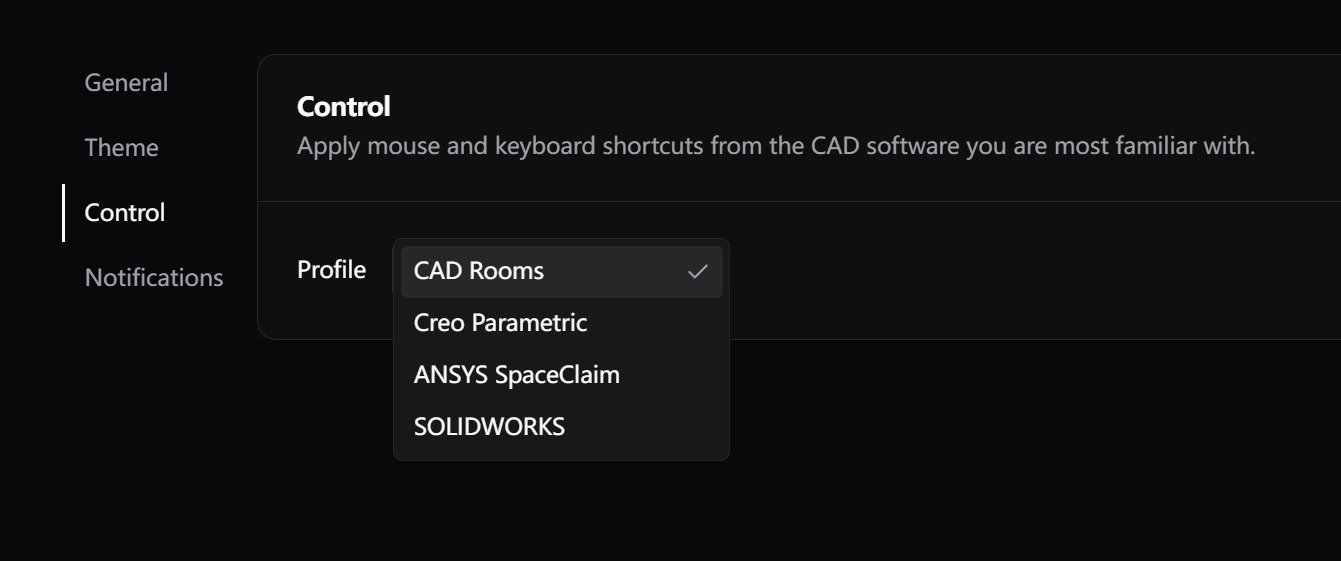

Standardmäßig für alle Dateien: Öffnen Sie das Drei-Punkte-Menü neben Ihrem Avatar, gehen Sie zu App Settings > Control und wählen Sie Ihr bevorzugtes Profil aus.

Das Standardprofil ist CAD Rooms. Sie können außerdem Profile auswählen, die folgenden Programmen entsprechen:

Creo Parametric

ANSYS SpaceClaim

SOLIDWORKS

Nachdem Sie ein Profil ausgewählt haben, zeigt das Control-Panel die passenden Tastenkombinationen für dieses Profil an. Je nach ausgewähltem Profil können Sie Folgendes sehen:

Maussteuerungen für Aktionen wie Auswählen, Box-Auswahl, Orbit, Kontextmenü und Zoomen

Kombinierte Steuerungen, die Tastaturtasten mit Mausaktionen kombinieren, zum Beispiel Verschieben oder Zoomen mit einer Modifikatortaste und der mittleren Maustaste

Tastatursteuerungen für Aktionen wie Abbrechen, Auswahl aufheben und Vollbild umschalten

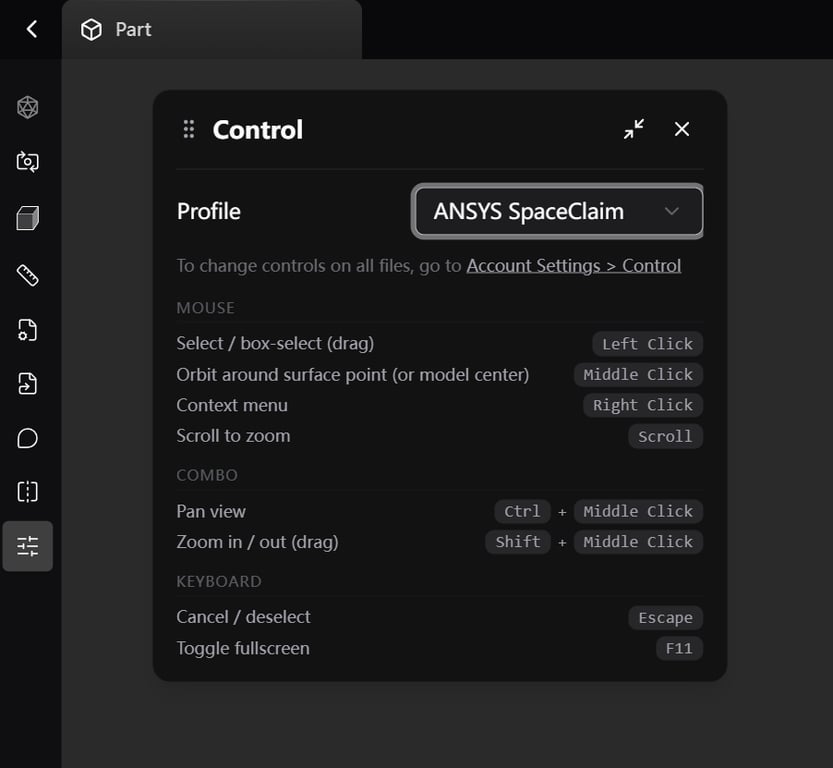

Wenn beispielsweise ANSYS SpaceClaim ausgewählt ist, zeigt das Control-Panel SpaceClaim-ähnliche Zuordnungen an, etwa Linksklick zum Auswählen / für die Box-Auswahl, Mittelklick für Orbit, Rechtsklick für das Kontextmenü, Scrollen zum Zoomen sowie Tastenkombinationen wie Strg + Mittelklick oder Shift + Mittelklick für zusätzliche Navigationsaktionen.

Das ist nützlich für Ingenieure, die bereits mit Tools wie SOLIDWORKS, Creo oder SpaceClaim arbeiten und möchten, dass sich die Navigation in CAD ROOMS vertraut anfühlt.

💡 Tipp: Um die Steuerung für alle Dateien zu ändern, verwenden Sie App Settings > Control. Um die Steuerung nur beim Anzeigen einer bestimmten Datei anzupassen, verwenden Sie das Control-Panel im Viewer.

Kernfunktionen des Viewers (Überblick)

1. 3D-Navigation

Der CAD Viewer bietet intuitive, modellzentrierte Navigationswerkzeuge, mit denen Sie Geometrien und Baugruppen effizient erkunden können.

Standardnavigation:

Drehen: Klicken und ziehen, um das Modell zu drehen

Verschieben: Mit der rechten Maustaste klicken und ziehen

Zoomen: Mit dem Scrollrad hinein- oder herauszoomen

An Ansicht anpassen (Fit to View): Doppelklick, um das gesamte Modell in die Ansicht einzupassen

Kontextaktionen (Rechtsklick):

Beim Auswählen von Komponenten in der 3D-Ansicht erhalten Sie per Rechtsklick kontextbezogene Aktionen:

Isolieren (Isolate) eines Teils oder einer Unterbaugruppe

Ausgewählte Komponenten Ausblenden (Hide)

Im Baum anzeigen (Reveal in Tree), um Teile in der Baugruppenstruktur zu finden

Auf die ausgewählte Geometrie Zoomen (Zoom)

Modell zurücksetzen (Reset Model), um die ursprüngliche Ansicht und Sichtbarkeit wiederherzustellen

Diese Aktionen helfen Ihnen, visuelle Überfrachtung zu reduzieren und sich bei der Inspektion auf bestimmte Bereiche zu konzentrieren.

Geometrie-Explorer (Komponenten)

Verwenden Sie den Geometrie-Explorer, um Komponenten präziser zu prüfen und auszuwählen.
Dies ist besonders nützlich bei kompakten Baugruppen oder inneren Komponenten.

👉 Mehr erfahren: Mit dem Geometrie-Explorer Teile prüfen

2. Baugruppen-Navigation

Baugruppen-Inspektion

Baugruppen über einen hierarchischen Baum durchsuchen

Komponenten direkt in der 3D-Ansicht auswählen

Teile für eine gezielte Inspektion anzeigen, ausblenden oder isolieren

Baugruppenexplosion
Wenn eine Baugruppe eine Explosionsansicht enthält, können Sie zu dieser wechseln, um Struktur und Abstände besser zu verstehen.

Visualisieren, wie Teile voneinander getrennt werden und zueinander in Beziehung stehen

Schnittstellen, Stapelungen und verdeckte Komponenten prüfen

In Kombination mit Isolieren/Ausblenden und Schnittansichten für klarere Reviews nutzen

So lassen sich Struktur und Beziehungen in komplexen Konstruktionen leicht nachvollziehen.

👉 Mehr erfahren: Baugruppen prüfen und Explosionsansichten erkunden

3. Messungen

Verwenden Sie die integrierten Messwerkzeuge, um:

Abstände, Winkel und Flächen zu messen

Spielmaße und Proportionen zu überprüfen

Abmessungen ohne Öffnen einer CAD-Software zu prüfen

Messungen sind visuell, nicht destruktiv und ideal für Reviews.

👉 Mehr erfahren: So messen Sie Teile und Baugruppen

4. Schnittansichten

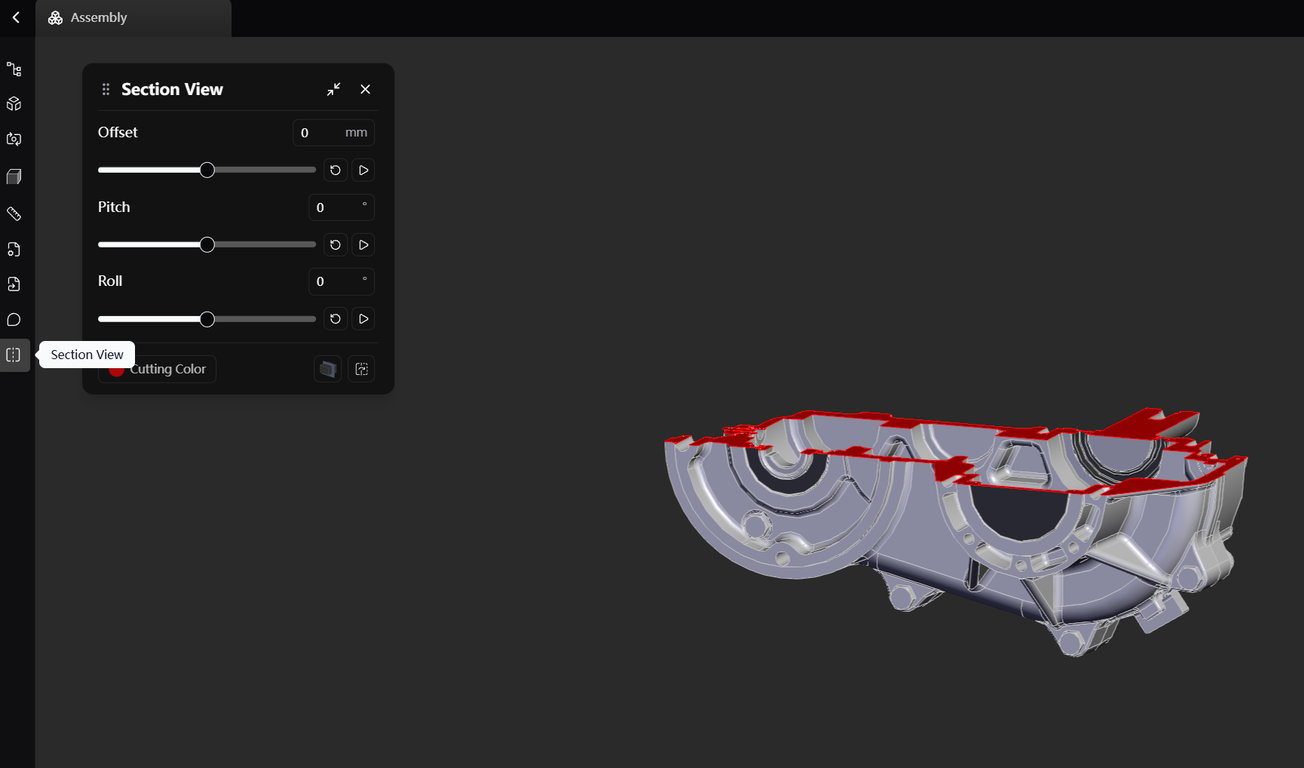

Mit Schnittansichten können Sie Modelle aufschneiden, um die innere Geometrie zu prüfen.

Typische Anwendungsfälle:

Prüfung innerer Merkmale

Verifizierung der Wandstärke

Überprüfung von Spielmaßen innerhalb von Baugruppen

👉 Mehr erfahren: Schnittansichten erkunden

5. Visuelle Stile

Wechseln Sie zwischen verschiedenen Rendering-Modi (z. B. schattiert, Drahtgitter, Röntgen), um Geometrien und innere Strukturen besser zu verstehen.

👉 Mehr erfahren: Visuelle Stile im CAD Viewer ändern

6. Anmerkungen

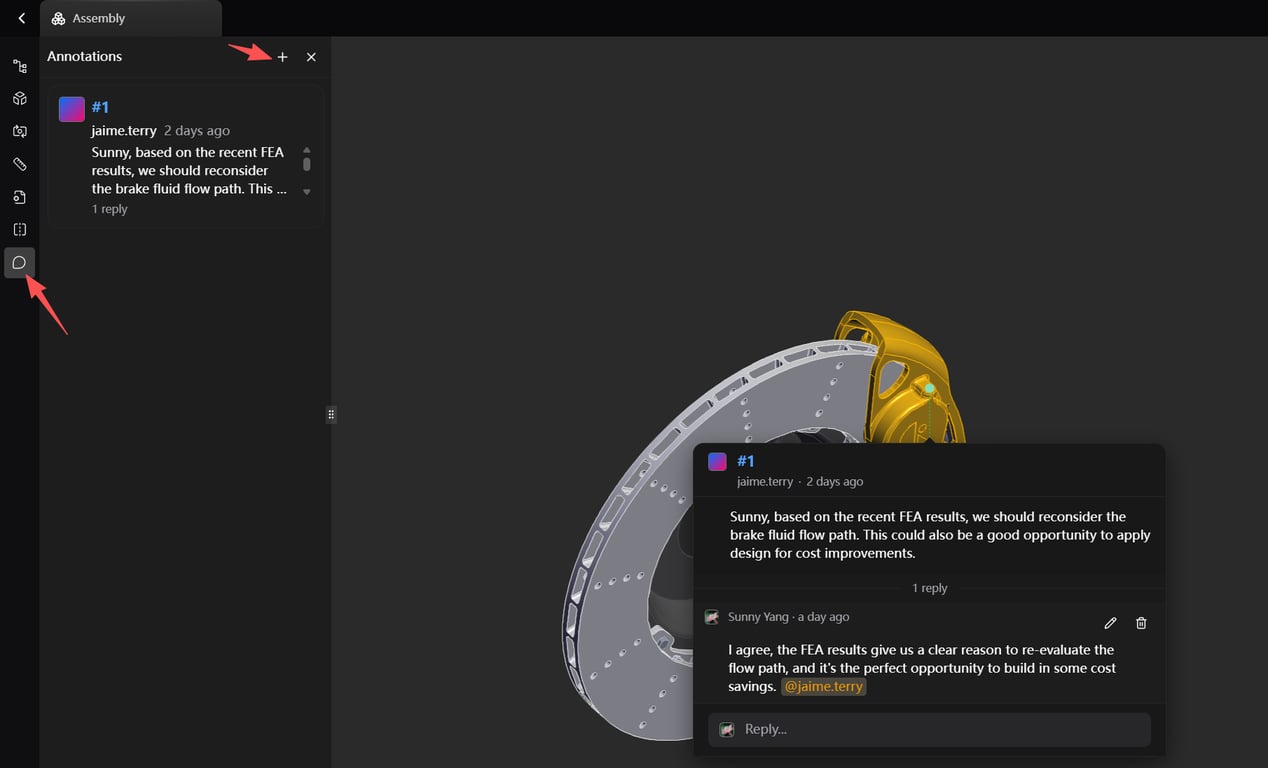

Anmerkungen ermöglichen Teams, kontextbezogene Kommentare direkt an der 3D-Geometrie zu hinterlassen.

Kommentare sind an bestimmte Positionen verankert

Unterstützung für Diskussionen in Threads und @Erwähnungen

Konzipiert für Review und Zusammenarbeit – nicht für Bearbeitung

👉 Mehr erfahren: Zusammenarbeit mit Anmerkungen & Kommentaren

7. Echtzeit-Follow

Echtzeit-Follow ermöglicht es mehreren Benutzern, denselben Live-Ansichtszustand im CAD Viewer zu teilen. Eine Person führt die Ansicht, andere folgen in Echtzeit – Kamera, Inspektionswerkzeuge und visuelle Stile werden alle synchronisiert.

Teammitglieder durch komplexe Geometrien führen

Ansichten während Konstruktionsprüfungen ohne Bildschirmfreigabe abstimmen

Funktioniert mit allen Inspektionswerkzeugen (Schnittansicht, Explosionsansicht, Messungen usw.)

👉 Mehr erfahren: Echtzeit-Follow für die Live-Ansicht verwenden

8. Dateibeziehungen

Sofern das CAD-Format dies unterstützt, kann der Viewer anzeigen, wie Teile und Baugruppen aufeinander verweisen, und so die Navigation in der Produktstruktur erleichtern.

👉 Mehr erfahren: Dateibeziehungen anzeigen

9. Metadaten

Modelleigenschaften (falls eingebettet):

Schwerpunkt

Oberfläche

Volumen

Abmessungen

Wann sollten Sie den CAD Viewer verwenden?

Verwenden Sie den Viewer, wenn Sie:

Konstruktionen ohne CAD-Software überprüfen möchten

Mit Nicht-CAD-Nutzern zusammenarbeiten

Baugruppen und Komponenten prüfen

Änderungen zwischen Versionen verifizieren

Konstruktions- oder Fertigungs-Reviews durchführen

Hochgeladene Dateien schnell validieren

Verwenden Sie native CAD-Software, wenn Sie:

Geometrie bearbeiten oder erstellen

Erweiterte Simulationen durchführen (FEM, CFD)

Fertigungszeichnungen erstellen

Parametrische Features ändern

Der Viewer ergänzt CAD-Software – er ersetzt sie nicht.

Viewer vs. native CAD-Software

Stärken des Viewers	Stärken nativer CAD-Software
Keine Installation erforderlich	Vollständige Bearbeitungsmöglichkeiten
Keine Lizenz nötig	Parametrische Modellierung
Schneller Zugriff im Browser	Erweiterte Analysen
Ideal für Reviews	Fertigungsausgaben
Einfache Zusammenarbeit	Detaillierte Konstruktionsarbeit

Technische Voraussetzungen

Browser-Kompatibilität

Unterstützte Browser:

Chrome (empfohlen)

Firefox

Safari

Edge

Anforderungen:

Moderner Browser (letzte 2 Versionen)

JavaScript aktiviert

WebGL-Unterstützung (für das 3D-Rendering)

Leistungs- und Nutzungshinweise

Die Viewer-Leistung hängt ab von:

Dateigröße

Baugruppenkomplexität

Internetverbindung

Browser-Fähigkeiten

Für beste Ergebnisse:

Nicht benötigte Komponenten ausblenden

Schnittansichten statt vollständig transparenter Modelle verwenden

Baugruppen nach Möglichkeit vereinfachen

Den CAD Viewer verstehen
