Schnittansicht und Explosionsmodus im CAD ROOMS Viewer

Schnittansichten erlauben Ihnen, Geometrie aufzuschneiden, um die inneren Merkmale eines Modells sichtbar zu machen und verdeckte Details zu visualisieren. Dieses Werkzeug steht in CAD ROOMS sowohl für einzelne Teile als auch für vollständige Baugruppen zur Verfügung.

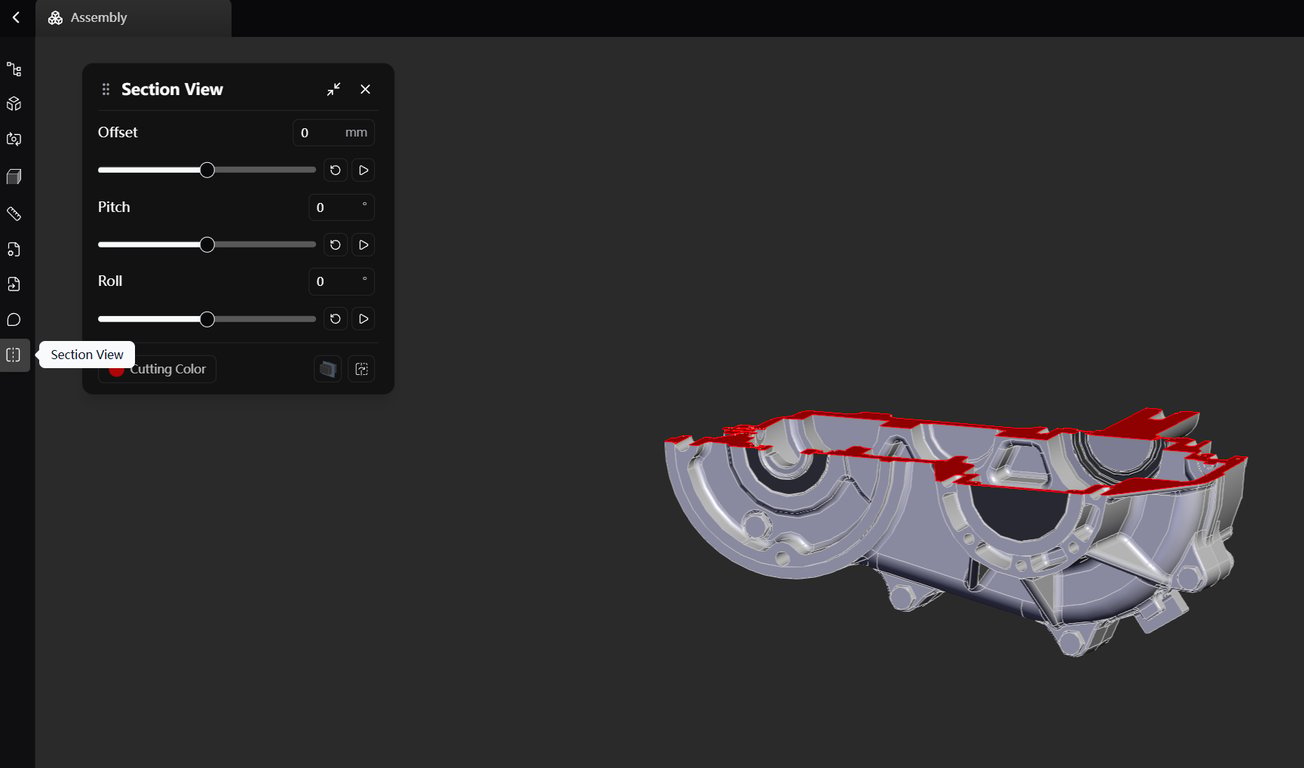

Schnittansicht aktivieren

Öffnen Sie ein Teil oder eine Baugruppe im CAD ROOMS Viewer

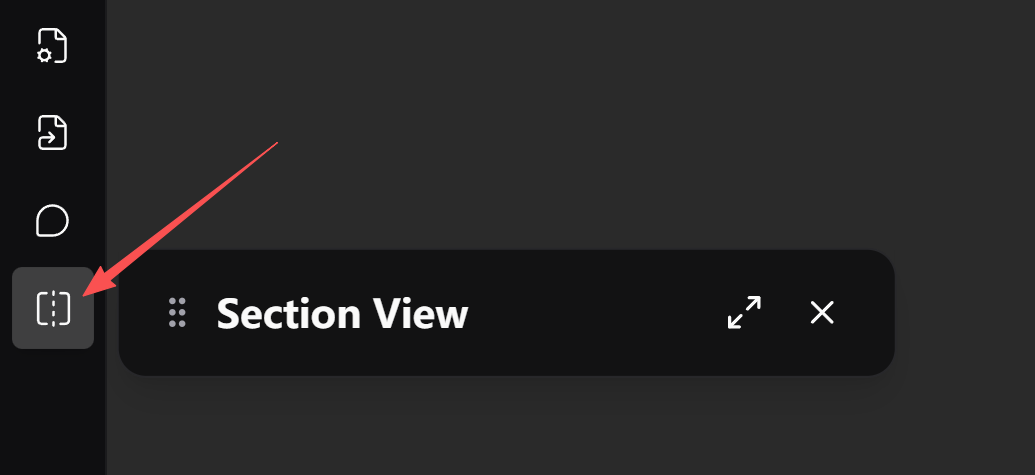

Klicken Sie in der linken Werkzeugleiste auf Schnittansicht (Section View)

Das Steuerungspanel der Schnittansicht erscheint als frei bewegliches Fenster

Tipp: Das Panel ist vollständig verschiebbar, sodass Sie es beim Prüfen von Details aus dichten Geometriebereichen heraus bewegen können.

Schritt 1: Die Schnittebene positionieren

Beginnen Sie damit, die Schnittebene in den Bereich zu bewegen, den Sie prüfen möchten.

Versatz (Offset)

Bewegt die Schnittebene vorwärts oder rückwärts durch das Modell

→ Verwenden Sie dies zuerst, um die richtige Region zu erreichen

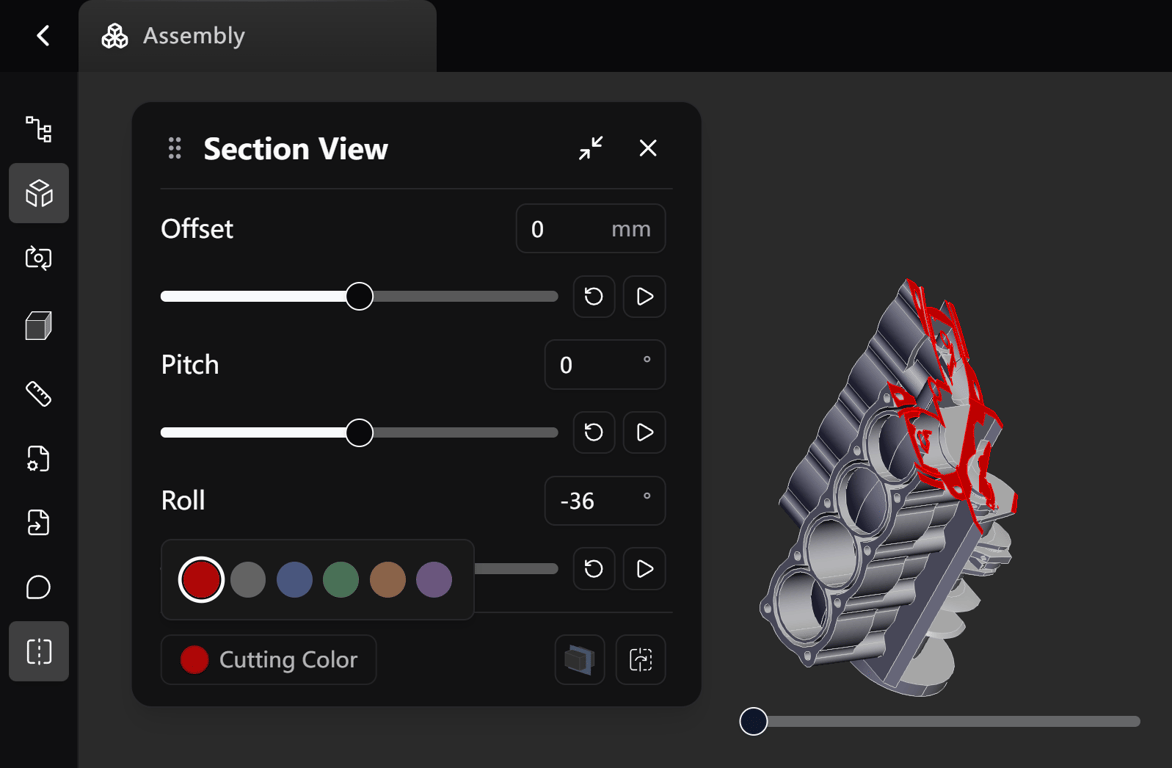

Schritt 2: Den Schnittwinkel anpassen

Nach der Positionierung verfeinern Sie den Schnitt, um ihn der Geometrie anzupassen.

Neigung (Pitch)

Kippt die Ebene, um schräge oder geneigte Features zu prüfen

Rollen (Roll)

Dreht die Ebene für eine feine Ausrichtung und Präzision

Diese Steuerungen helfen Ihnen, bestimmte innere Merkmale präzise anzusteuern.

Steuerungen der Schnittansicht

Diese Werkzeuge wirken sich nur auf die Schnittansicht aus:

Schnittebene anzeigen / ausblenden (Show / Hide Section Plane)

Blenden Sie die Schnittebene während der Anpassung ein und verbergen Sie sie für eine aufgeräumte Ansicht oder Screenshots

Richtung umkehren (Reverse Direction)

Kehrt die Schnittrichtung um, um denselben Bereich von der gegenüberliegenden Seite zu prüfen

Schnittfarbe (Cutting Color)

Individualisieren Sie die Farbe der Schnittflächen, um Kontrast und Lesbarkeit zu verbessern

→ Besonders nützlich bei komplexen Geometrien oder Konstruktionsprüfungen

Best Practices für die Schnittansicht

Verwenden Sie zuerst Versatz, um die ungefähre Region zu erreichen, und verfeinern Sie dann mit Neigung und Rollen.

Zeigen Sie die Schnittebene bei der Anpassung an und blenden Sie sie beim Prüfen oder Präsentieren aus.

Passen Sie die Schnittfarbe an, wenn innere Flächen mit der umgebenden Geometrie verschmelzen.

Kombinieren Sie sie mit visuellen Stilen (z. B. Röntgen oder Drahtgitter) für eine tiefere Inspektion.

Explosionsansichten für die Baugruppeninspektion

Explosionsansichten sind speziell für Baugruppen konzipiert und bieten eine intuitive Möglichkeit, zu visualisieren, wie einzelne Komponenten zueinander in Beziehung stehen. Mit dieser Ansicht können Sie die Teile einer Baugruppe auseinanderziehen, sodass leichter nachvollziehbar ist, wie sie zusammenpassen, und sichergestellt wird, dass keine Komponente übersehen wird.

Wann Sie den Explosionsmodus verwenden sollten

Verwenden Sie den Explosionsmodus, wenn Sie:

Die Struktur und Teile-Hierarchie einer Baugruppe verstehen möchten

Innere Komponenten prüfen möchten, ohne die Geometrie zu schneiden

Während Konstruktionsprüfungen kommunizieren möchten, wie Teile zusammenpassen

Der Explosionsmodus steht nur für Baugruppen zur Verfügung.

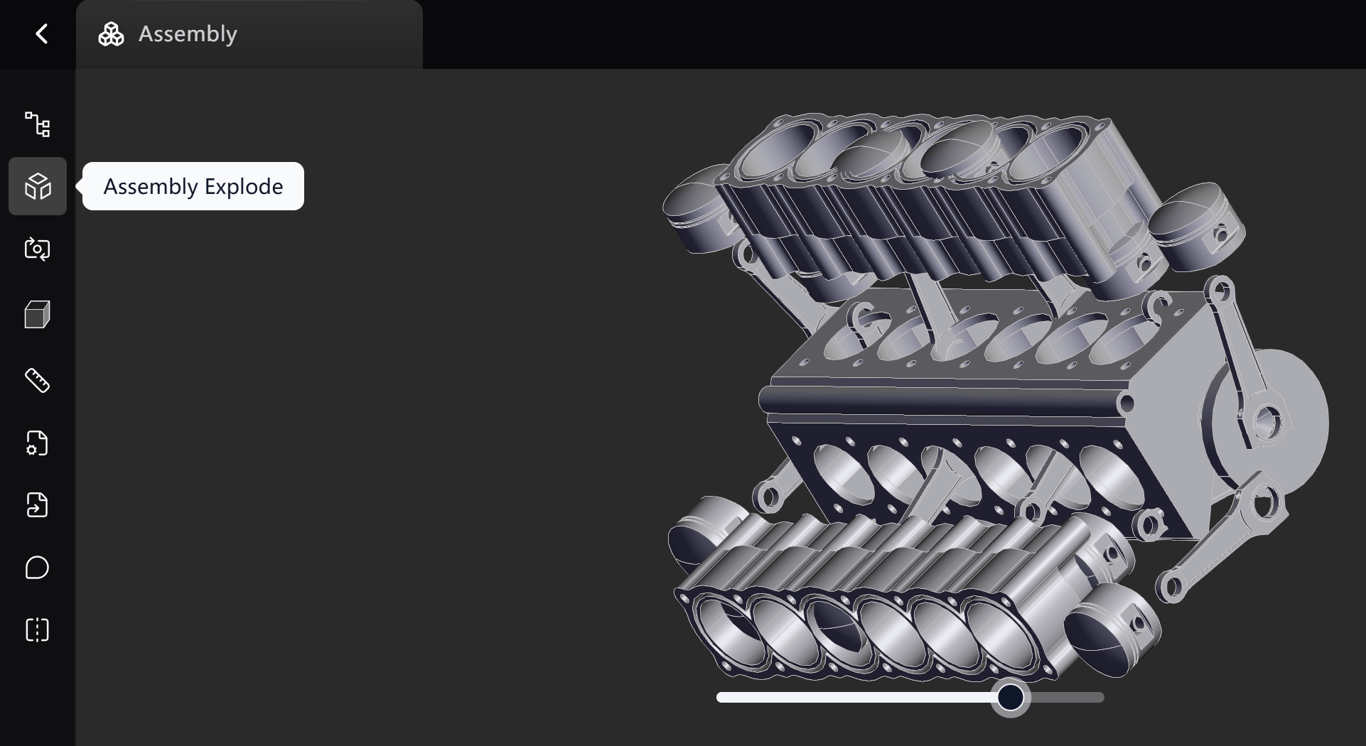

Explosionsmodus aktivieren

Öffnen Sie eine Baugruppe im Viewer

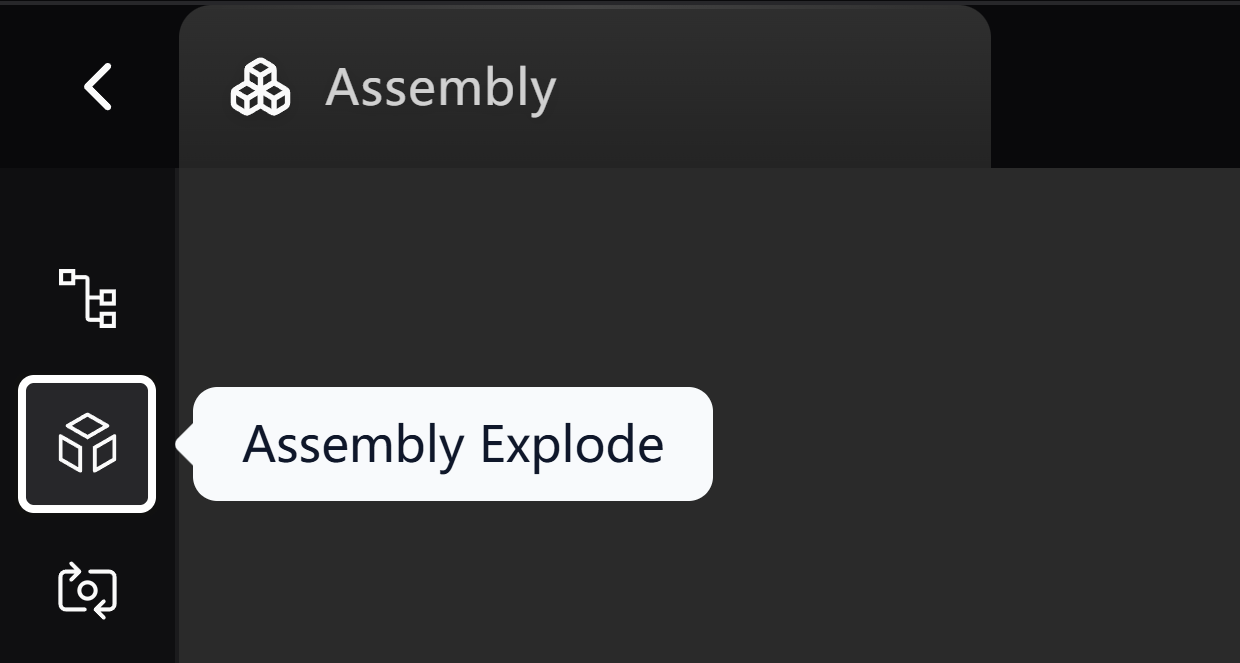

Klicken Sie in der linken Werkzeugleiste auf Baugruppenexplosion (Assembly Explode)

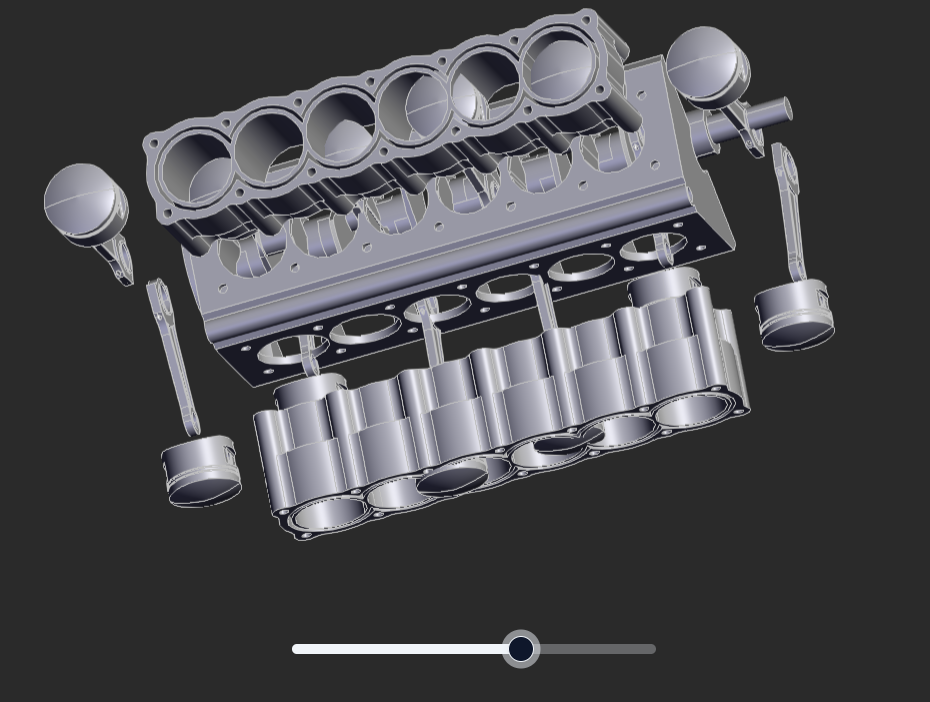

Explosionsabstand steuern

Verwenden Sie den Schieberegler unten im Viewer

Nach rechts schieben, um den Abstand zu vergrößern

Nach links schieben, um zum zusammengesetzten Zustand zurückzukehren

So können Sie schnell zwischen Übersicht und detaillierter Inspektion wechseln.

Die richtige Ansicht wählen

Verwenden Sie die Schnittansicht, wenn Sie die innere Geometrie prüfen möchten

Verwenden Sie die Explosionsansicht, wenn Sie verstehen möchten, wie Teile zueinander in Beziehung stehen

Kombinieren Sie beide während Reviews, um komplexe Baugruppen vollständig zu verstehen

Schnittansicht und Explosionsansicht sind zentrale Inspektionswerkzeuge in CAD ROOMS. Sie helfen Teams, Konstruktionen schneller zu prüfen, Probleme frühzeitig zu erkennen und klarer zu kommunizieren – ohne den Browser zu verlassen.
