Dateibeziehungen im CAD ROOMS Viewer anzeigen

Der webbasierte CAD Viewer von CAD ROOMS ermöglicht Ihnen, Beziehungen zwischen Baugruppen und Teilen direkt im Browser zu erkunden – ohne eine native CAD-Software zu öffnen.

Dateibeziehungen bieten bidirektionale Sichtbarkeit und unterstützen Sie bei der effizienten Navigation durch die Produktstruktur:

Top-down: Sehen, welche Komponenten eine Baugruppe bilden

Bottom-up: Sehen, welche Baugruppen ein bestimmtes Teil referenzieren

Dies erleichtert das Verstehen von Abhängigkeiten, die korrekte Wiederverwendung von Teilen und den Wechsel zwischen verschiedenen Ebenen einer Konstruktion.

Aktueller Support und Dateianforderungen

Dateibeziehungen werden schrittweise für CAD-Formate aktiviert.

Derzeit sind Beziehungsdaten zuverlässig für Creo-Baugruppen und -Teile verfügbar, wodurch Sie direkt im Viewer zwischen übergeordneten Baugruppen und referenzierten Komponenten navigieren können.

Der Support für weitere CAD-Formate wird aktiv ausgebaut und steht im Laufe der Zeit zur Verfügung.

Wenn für eine bestimmte Datei keine Beziehungsdaten angezeigt werden, kann das daran liegen, dass der Format-Support noch nicht aktiviert wurde.

Richtlinien für Beziehungen

Damit Dateibeziehungen korrekt funktionieren, müssen sich Baugruppen und die referenzierten Teile im selben Arbeitsbereichsordner befinden.

Teile können in verschiedenen Projekten abgelegt sein, solange sie zum selben Arbeitsbereichsordner gehören und für die Baugruppe zugänglich sind.

Was funktioniert

Baugruppen können Teile aus verschiedenen Projekten referenzieren

Alle zugehörigen Dateien müssen sich im selben Arbeitsbereichsordner befinden

Sobald zugänglich, werden Beziehungen automatisch im Viewer erkannt

So greifen Sie darauf zu

Öffnen Sie eine beliebige 3D-Datei (Teil oder Baugruppe), um den CAD Viewer zu starten.

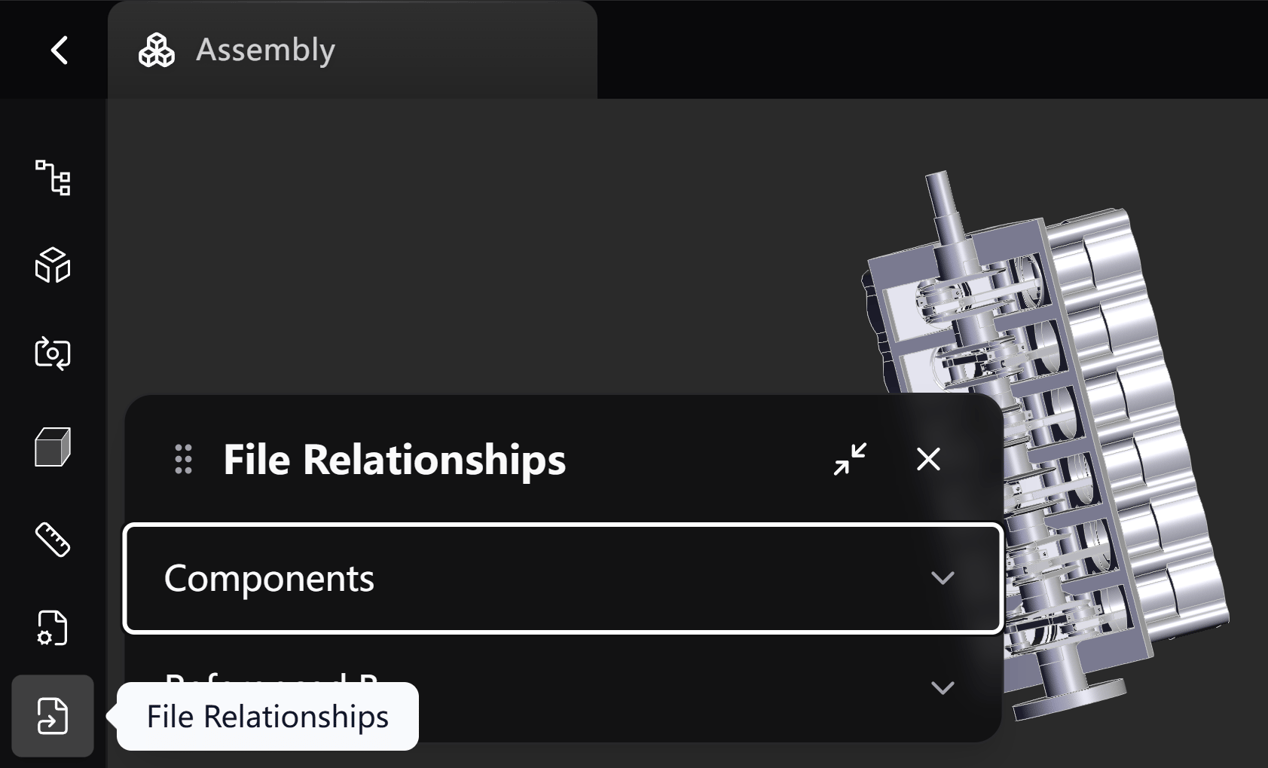

Klicken Sie in der linken Seitenleiste auf das Symbol Dateibeziehungen (File Relationships) (dargestellt durch verzweigte Knoten).

Das Beziehungspanel wird geöffnet und zeigt zwei Abschnitte:

Komponenten (Components)

Referenziert von (Referenced By)

Die Beziehungsansichten verstehen

1. Komponenten (für Baugruppen)

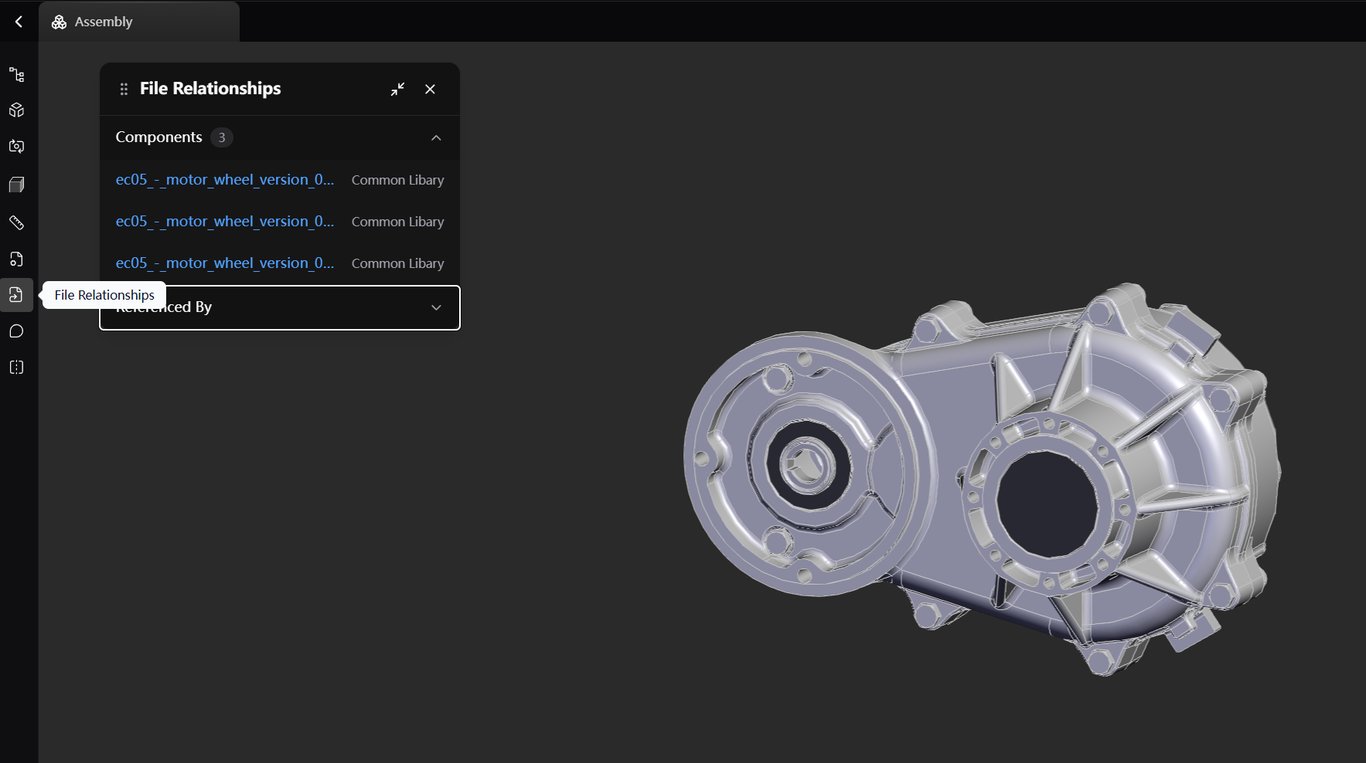

Beim Anzeigen einer Baugruppen-Datei erweitert sich der Abschnitt Komponenten und listet alle einzelnen Teile und Unterbaugruppen auf, die darin enthalten sind.

Was Sie sehen: Eine Liste untergeordneter Dateien (z. B. ec05_-_motor_wheel…), aus denen das aktuelle Modell besteht.

Aktion: Klicken Sie auf einen beliebigen Komponentennamen in der Liste, um direkt zur Ansicht dieses Teils zu navigieren.

So gelangen Sie schnell von der übergeordneten Struktur zur detaillierten Geometrie – ohne Ordner zu durchsuchen.

2. Referenziert von (für Teile)

Beim Anzeigen eines Teils zeigt der Abschnitt Referenziert von an, welche Baugruppen diese Datei referenzieren.

Von hier aus können Sie:

Alle übergeordneten Baugruppen identifizieren, die vom Teil abhängen

Den vollständigen Baugruppenkontext mit einem Klick öffnen

Das ist besonders nützlich beim Prüfen wiederverwendeter Komponenten oder zum Verständnis nachgelagerter Auswirkungen.

Kurzübersicht

Dateityp	Zu prüfender Abschnitt	Was er anzeigt
Baugruppe	Komponenten	Dateien, die in der Baugruppe enthalten sind
Teil	Referenziert von	Baugruppen, die das Teil referenzieren

Warum Dateibeziehungen wichtig sind

Dateibeziehungen helfen Teams dabei:

Die Produktstruktur auf einen Blick zu verstehen

Zwischen Baugruppen und Teilen ohne manuelle Suche zu navigieren

Zu verifizieren, wo Teile verwendet werden, bevor Änderungen vorgenommen werden

Die Nachverfolgbarkeit in komplexen Projekten zu verbessern

Die gesamte Beziehungsnavigation ist schreibgeschützt und verändert die ursprünglichen CAD-Daten nicht.

Zusammenfassung

Dateibeziehungen machen den CAD Viewer zu mehr als nur einem Geometrie-Viewer – sie liefern strukturellen Kontext, der Teams dabei hilft, die Zusammenhänge einer Konstruktion zu verstehen.

Mit dem fortlaufenden Ausbau der Unterstützung weiterer CAD-Formate werden Dateibeziehungen zu einem immer leistungsfähigeren Werkzeug, um komplexe Projekte direkt im Browser zu navigieren und zu prüfen.
