Mit dem Geometrie-Explorer Teile prüfen

Der Geometrie-Explorer ist besonders nützlich bei komplexen, importierten oder vom Lieferanten bereitgestellten Teilen, bei denen keine Feature-Historie verfügbar ist.

Geometrie-Explorer öffnen

Öffnen Sie ein Teil im CAD ROOMS Viewer

Klicken Sie oben in der linken Werkzeugleiste auf Geometrie-Explorer (Geometry Explorer)

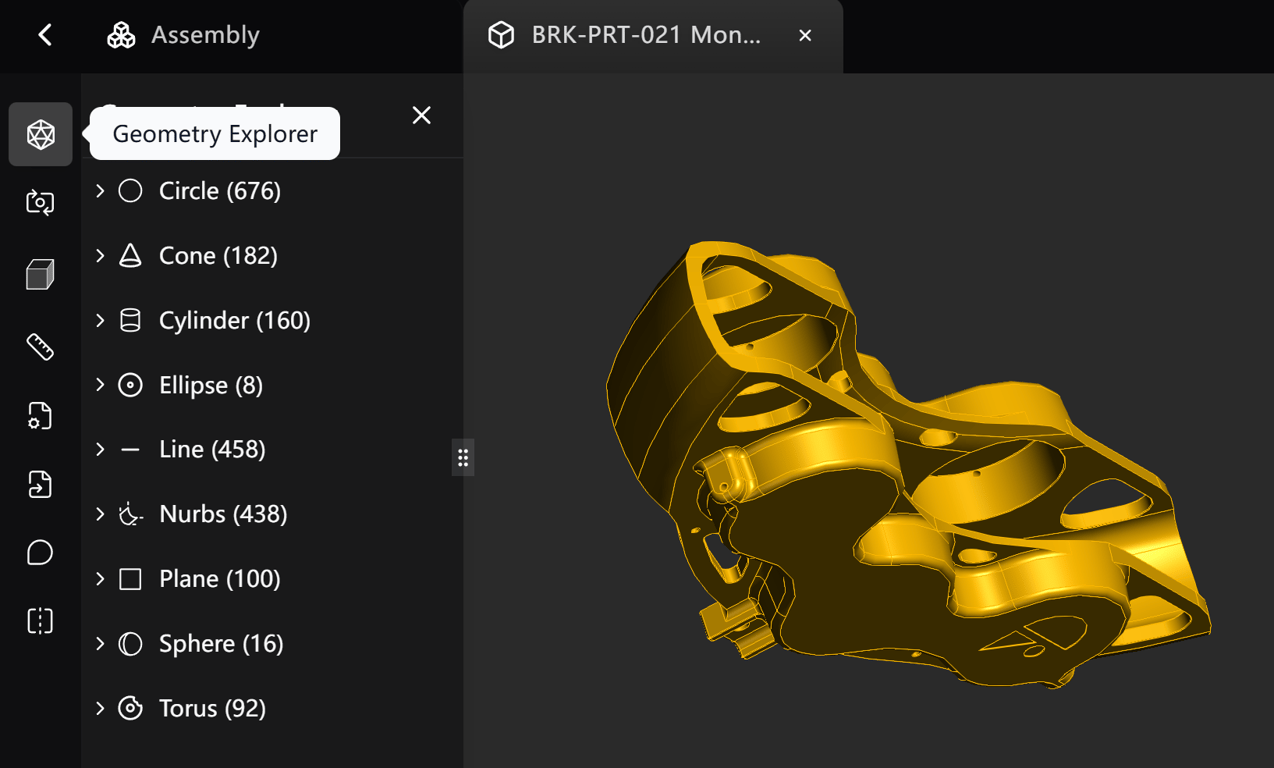

Das Panel des Geometrie-Explorers öffnet sich auf der linken Seite des Viewers

Das Panel listet alle im Teil erkannten Geometrietypen, gruppiert nach Kategorie, auf.

Geometriekategorien erklärt

Der Geometrie-Explorer klassifiziert die Teilgeometrie in standardmäßige CAD-Primitive.

Jede Kategorie zeigt die Gesamtanzahl an, die im Teil erkannt wurde.

Gängige Geometrietypen umfassen:

Kreis (Circle) – Kreisförmige Kanten und Profile

Kegel (Cone) – Konische Oberflächen

Zylinder (Cylinder) – Zylindrische Oberflächen (z. B. Bohrungen, Zapfen)

Ellipse (Ellipse) – Elliptische Kurven

Linie (Line) – Lineare Kanten

NURBS – Freiform-Kurven und -Oberflächen

Ebene (Plane) – Planare Flächen

Kugel (Sphere) – Kugelförmige Oberflächen

Torus (Torus) – Toroidale Oberflächen (z. B. Verrundungen, Übergänge)

Diese Aufschlüsselung bietet einen schnellen Überblick über die Teilkomplexität und geometrische Zusammensetzung.

Geometrie prüfen und analysieren

Mit dem Geometrie-Explorer können Sie Geometrie auf zwei Ebenen prüfen — nach Kategorie (alle passenden Elemente auf einmal) oder nach bestimmten Instanzen (ein oder mehrere spezifische Features). Jede Auswahl aktualisiert ein Kennzahlen-Panel unten rechts im Viewer.

Nach Kategorie prüfen

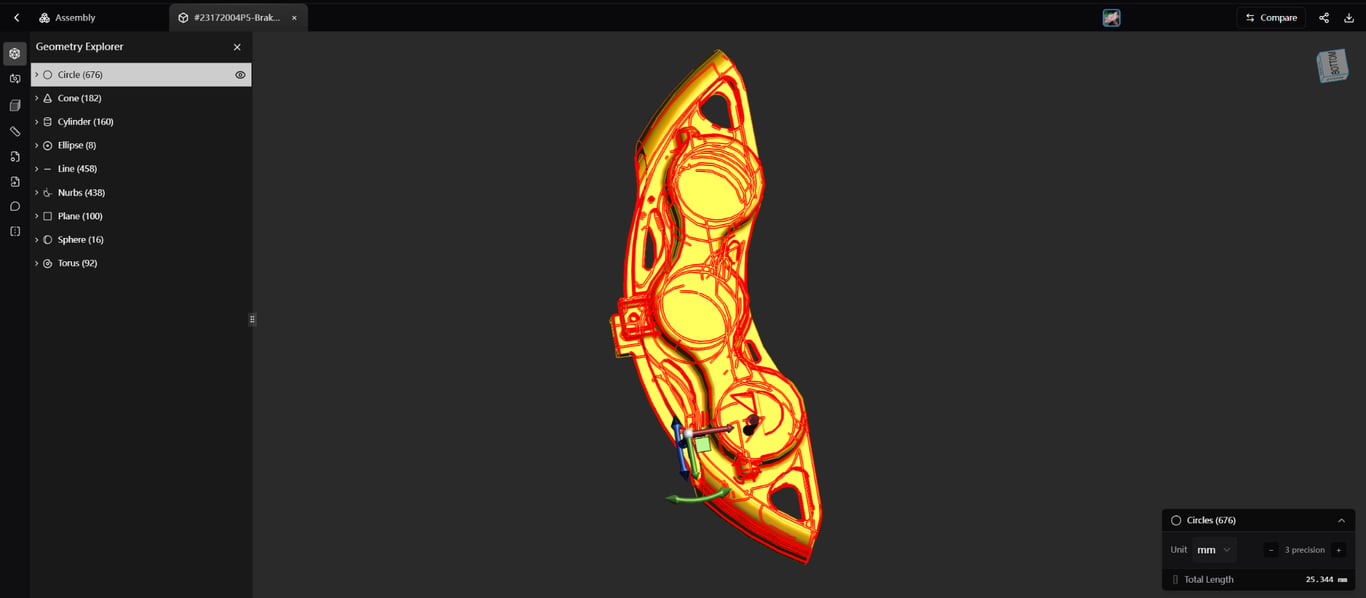

Klicken Sie auf eine beliebige Geometriekategorie, um alle passenden Elemente im Viewer zu prüfen.

Passende Geometrie wird direkt am Modell hervorgehoben

Nicht ausgewählte Geometrie bleibt zur Kontextwahrung sichtbar

Muster und Struktur werden sofort erkennbar

Beispiele für Anwendungsfälle:

Zylinder hervorheben, um alle Bohrungen und Zapfen zu prüfen

Kreise hervorheben, um Bohrungsdichte und -verteilung zu verstehen

NURBS hervorheben, um Freiform- oder komplexe Oberflächen zu identifizieren

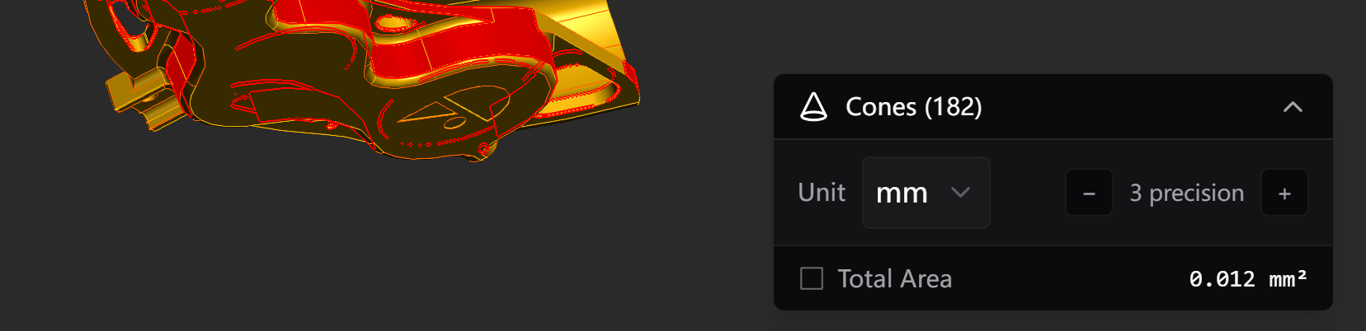

Wenn eine Kategorie ausgewählt ist, zeigt das Kennzahlen-Panel Messwerte zum jeweiligen Geometrietyp an.

Je nach Geometrietyp können zur Verfügung stehen:

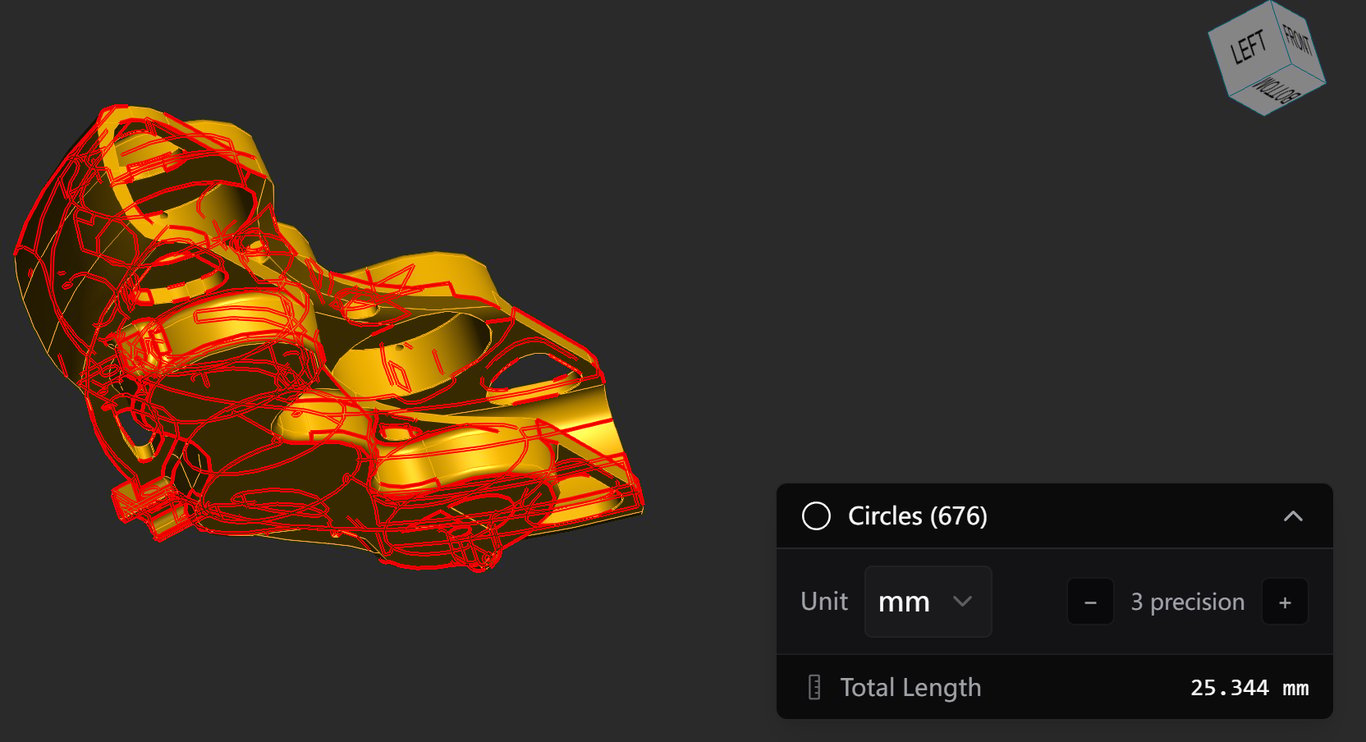

Gesamtlänge (für Kurven und Kanten)

Gesamtfläche (für Oberflächen)

Einheitenauswahl (z. B. mm)

Genauigkeitssteuerung

Diese Werte unterstützen die Fertigungstauglichkeitsprüfung, Kostenschätzung und Geometrievalidierung während des Reviews.

Bestimmte Instanzen prüfen

Wenn Sie eine Kategorie im Panel erweitern, werden alle einzelnen Instanzen angezeigt (zum Beispiel Circle 1, Circle 2). Wenn Sie eine oder mehrere Instanzen auswählen, ändert sich die Anzeige im Kennzahlen-Panel unten rechts.

Einzelne Instanz — Klicken Sie auf eine Instanz, um sie in der 3D-Ansicht hervorzuheben. Das Kennzahlen-Panel zeigt Grundmaße für dieses einzelne Feature an. Die genauen Felder hängen vom Geometrietyp ab (zum Beispiel zeigt ein Circle Radius und Diameter).

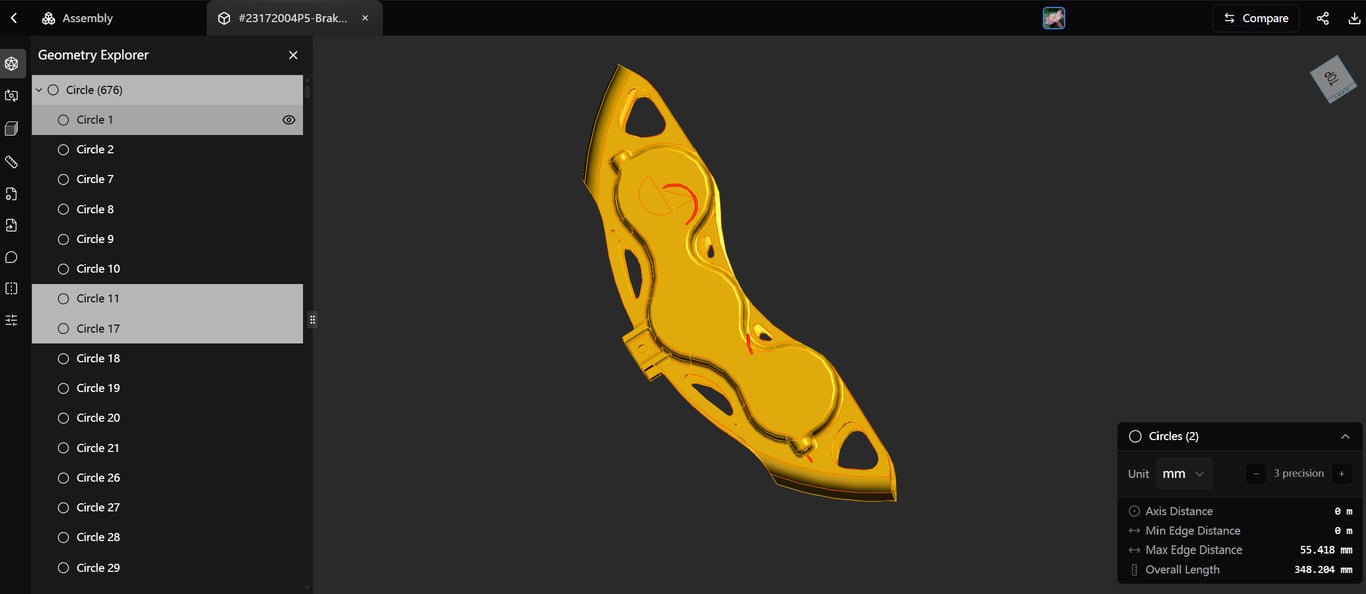

Mehrere Instanzen — Wählen Sie mehrere Instanzen desselben Typs aus, um sie gemeinsam zu prüfen. Das Kennzahlen-Panel wechselt zu Beziehungsmessungen zwischen den ausgewählten Features — zum Beispiel Axis Distance, Min / Max Edge Distance und Overall Length für Kreise.

Die gleichen Einheiten- und Genauigkeitssteuerungen bleiben in allen Modi verfügbar.

Das ist nützlich, wenn Sie exakte Maße für ein bestimmtes Feature benötigen oder Abstände, Ausrichtung bzw. Beziehungen zwischen Features prüfen möchten — ohne den Viewer zu verlassen oder native CAD-Software zu öffnen.

Praktische Anwendungsfälle

Der Geometrie-Explorer wird häufig verwendet, um:

Exzessive Freiformgeometrie vor der Fertigung zu erkennen

Unerwartete Geometrietypen in importierten STEP-Dateien zu entdecken

Teilkomplexität während Reviews zu kommunizieren

Frühe DFM-Diskussionen (Design for Manufacturing) zu unterstützen

Teile für nachgelagerte Prozesse wie CNC oder Inspektion vorzubereiten

Best Practices

Beginnen Sie mit übergeordneten Kategorien (z. B. Zylinder, Ebenen), bevor Sie detaillierte Kurven prüfen

Verwenden Sie Sichtbarkeits-Umschalter, um dichte Geometrie zu vereinfachen

Achten Sie auf NURBS-lastige Teile, die die Fertigung beeinträchtigen können

Kombinieren Sie den Geometrie-Explorer mit visuellen Stilen (z. B. Drahtgitter oder Röntgen) für tiefere Einblicke

Nach der Verwendung des Geometrie-Explorers sollten Sie in der Lage sein, Geometrietypen schnell zu identifizieren, die Teilkomplexität zu bewerten und Konstruktionen vor der Fertigung zu validieren.
