Baugruppen im CAD Viewer prüfen

Große Baugruppen werden schnell unübersichtlich, wenn alle Komponenten gleichzeitig sichtbar sind. Der CAD ROOMS Viewer bietet einen dedizierten Baugruppen-Explorer (Assembly Explorer) und eine Reihe von Inspektionssteuerungen, mit denen Sie die Struktur navigieren, bestimmte Komponenten fokussieren und Konstruktionen effizient prüfen können – ohne die ursprünglichen CAD-Daten zu verändern.

Dieser Artikel erläutert, wie Sie Baugruppen mithilfe des Baugruppenbaums, der Sichtbarkeitssteuerungen und der komponentenbasierten Navigation prüfen.

Wann sollten Sie die Baugruppeninspektion verwenden?

Die Baugruppeninspektion ist besonders nützlich, wenn Sie:

Den Aufbau einer Baugruppe verstehen möchten

Ein bestimmtes Teil oder eine Unterbaugruppe finden möchten

Eine einzelne Komponente ohne visuelle Überfrachtung fokussieren möchten

Passung, Platzierung oder Beziehungen zwischen Teilen prüfen möchten

Bestimmte Komponenten während Konstruktionsprüfungen oder ECOs besprechen möchten

Alle Inspektionsaktionen basieren ausschließlich auf der Ansicht und sind in kollaborativen Umgebungen sicher nutzbar.

Den Baugruppen-Explorer verstehen

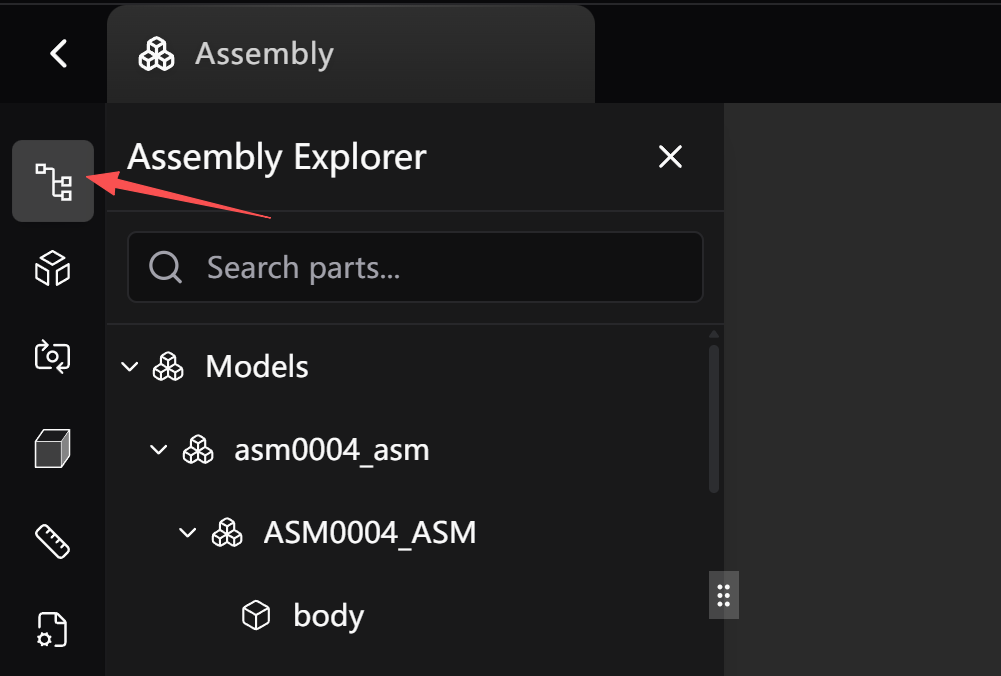

Wenn Sie eine Baugruppendatei öffnen, erscheint der Baugruppen-Explorer auf der linken Seite des Viewers.

Er zeigt:

Die vollständige Hierarchie der Baugruppe

Unterbaugruppen und verschachtelte Strukturen

Einzelne Teile und wiederholte Instanzen

Benennungen und Struktur aus dem ursprünglichen CAD-System

Der Baugruppen-Explorer ist das primäre Navigationswerkzeug für komplexe Baugruppen.

Komponenten auswählen

Sie können Komponenten auf zwei Arten auswählen:

Mit der rechten Maustaste im Baugruppenbaum auf eine Komponente klicken und Isolieren (Isolate) wählen

Direkt in der 3D-Ansicht auf eine Komponente klicken

Auswahlen sind immer synchronisiert:

Die Auswahl im Baum hebt die Komponente im 3D-Modell hervor

Die Auswahl im 3D-Modell hebt die Komponente im Baum hervor

So können Sie mühelos zwischen Struktur und Geometrie wechseln, ohne zu raten.

Komponenten mit Kontextaktionen prüfen

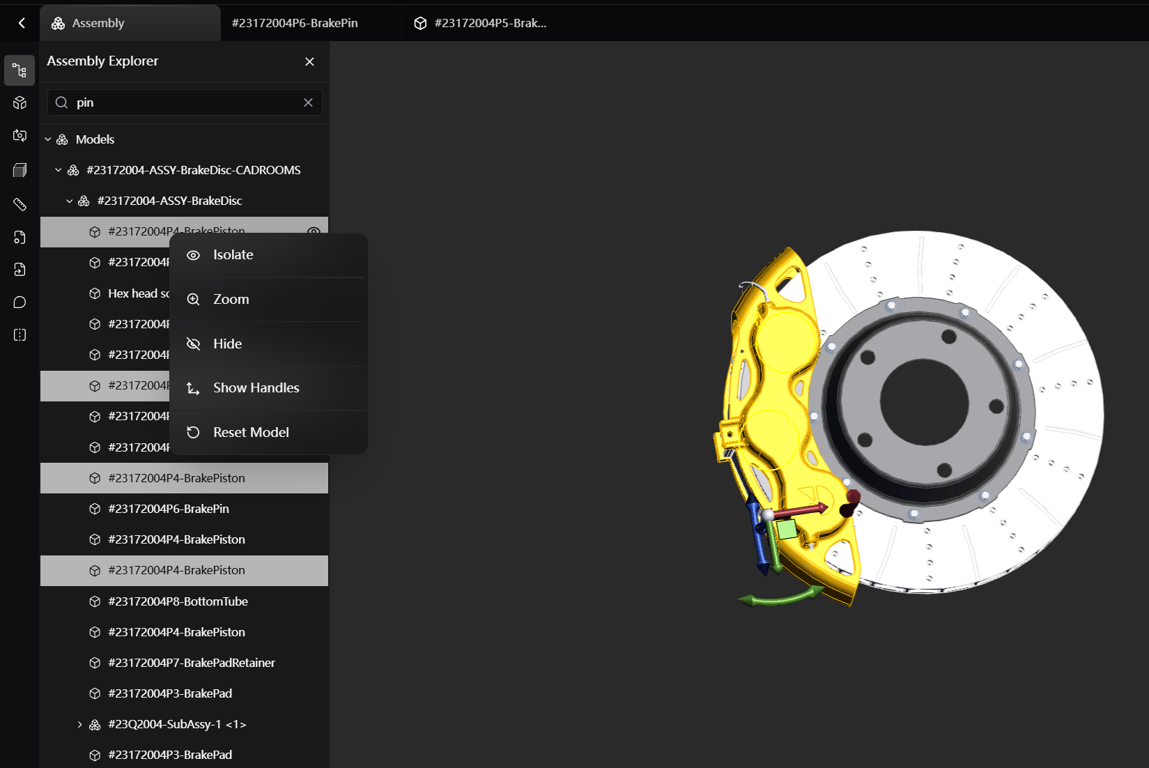

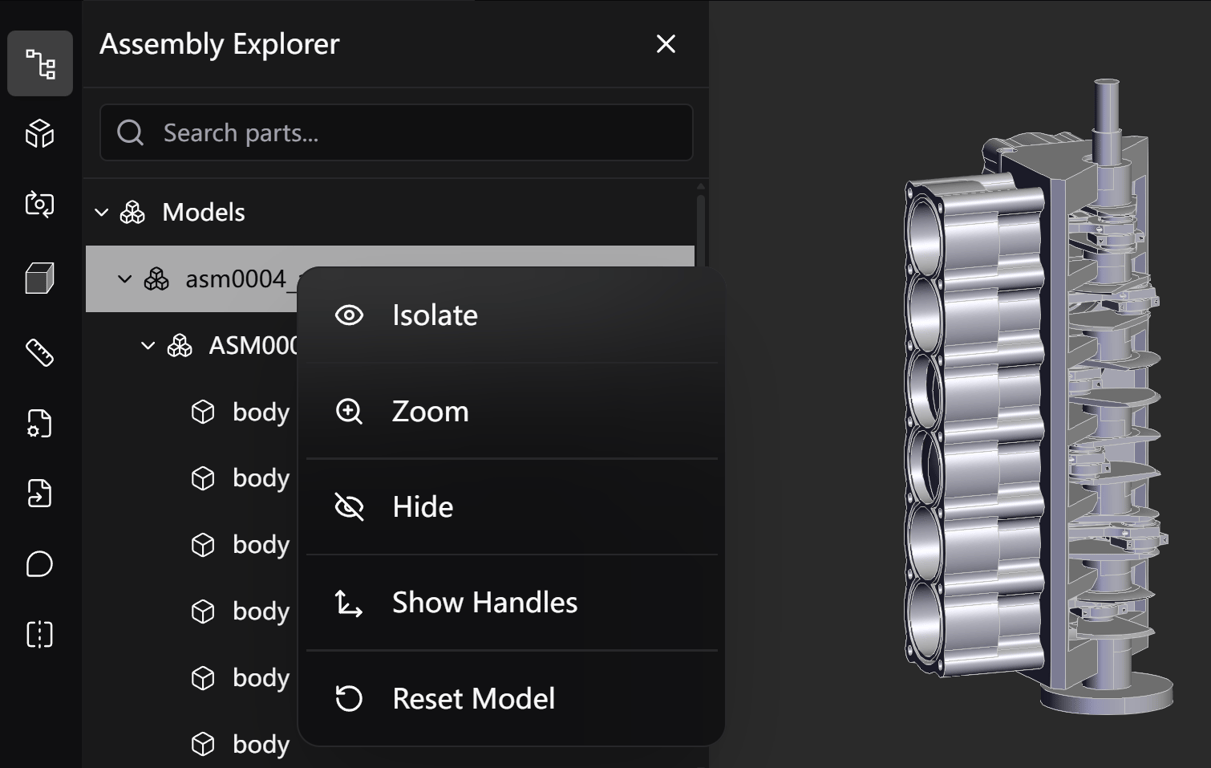

Mit einem Rechtsklick auf eine Komponente im Baugruppen-Explorer öffnen Sie eine Reihe von Kontextaktionen, die speziell für die Inspektion entwickelt wurden.

Diese Aktionen wirken sich nur auf Sichtbarkeit und Kameraverhalten aus – sie verändern niemals das Modell.

Fokus- und Sichtbarkeitssteuerung

Verwenden Sie diese Aktionen, um visuelle Überfrachtung zu reduzieren und sich auf das Wesentliche zu konzentrieren:

Isolieren (Isolate)

Zeigt nur das ausgewählte Teil oder die Unterbaugruppe an

Nützlich für detaillierte Inspektion oder Diskussion

Ausblenden (Hide)

Entfernt eine Komponente vorübergehend aus der Ansicht

Hilfreich, um innere Teile freizulegen oder äußere Gehäuse zu entfernen

Ausgeblendete oder isolierte Komponenten können jederzeit wiederhergestellt werden.

Navigation und Orientierung

Zoomen (Zoom)

Rahmt die ausgewählte Komponente automatisch im Viewer ein

Ideal zum Auffinden kleiner oder tief verschachtelter Teile

Handles anzeigen (Show Handles)

Zeigt Interaktions-Handles für die ausgewählte Komponente an

Hilfreich zur Bestätigung der Auswahl und zum Verständnis der räumlichen Ausrichtung

Den Inspektionszustand zurücksetzen

Modell zurücksetzen (Reset Model)

Stellt die vollständige Sichtbarkeit der Baugruppe wieder her

Löscht alle Zustände von Ausblenden und Isolieren

Setzt den Inspektionskontext zurück

Dies ist besonders nützlich nach intensiven Inspektionssitzungen.

Empfohlener Inspektions-Workflow

Ein einfacher und effektiver Workflow für große Baugruppen:

Eine Komponente im Baugruppen-Explorer finden

Zoomen, um sie in die Ansicht zu bringen

Isolieren, um visuelle Überfrachtung zu entfernen

Die Komponente drehen und detailliert prüfen

Nach Abschluss Modell zurücksetzen

Dieser Ansatz hält die Inspektion fokussiert, schnell und gut nachvollziehbar.

Baugruppeninspektion bei der Zusammenarbeit nutzen

Die Baugruppeninspektion ist direkt mit den Kollaborationsfunktionen verknüpft:

Wenn Sie eine Anmerkung oder einen Kommentar erstellen, wird der aktuelle Inspektionszustand gespeichert

Dazu gehören:

Ausgewählte Komponenten
Ausgeblendete oder isolierte Teile
Kameraposition und Ansichtskontext

Wer den Kommentar später öffnet, sieht denselben Inspektionskontext und muss nicht rätseln, um welche Komponente es geht.

Sicherheit und Berechtigungen

Die Baugruppeninspektion steht allen Benutzern mit Zugriff auf die Datei zur Verfügung

Alle Aktionen basieren auf der Ansicht und sind nicht destruktiv

Keine Inspektionsaktion verändert oder überschreibt CAD-Daten

Dadurch ist die Baugruppeninspektion sicher für interne Reviews, die Zusammenarbeit mit Lieferanten und Kunden-Feedback nutzbar.

Wann eine Kombination mit anderen Werkzeugen sinnvoll ist

Die Baugruppeninspektion wird noch leistungsfähiger in Kombination mit:

Schnittansicht → Innere Geometrie prüfen

Explosionsmodus → Baugruppenbeziehungen verstehen

Messungen → Spielmaße und Abmessungen validieren

Anmerkungen → Feedback mit vollem Kontext festhalten
