Visuelle Stile im CAD Viewer ändern

Ob Sie interne Strukturen untersuchen oder ein Modell mit einer künstlerischeren Darstellung anzeigen möchten – unsere visuellen Stile bieten die passende Lösung.
Der CAD ROOMS Viewer bietet mehrere visuelle Stile, mit denen Sie Geometrien prüfen, interne Strukturen verstehen und Konstruktionen effektiver überprüfen können – ohne eine native CAD-Software zu öffnen.
Visuelle Stile lassen sich sofort wechseln, sodass Sie die Ansicht an Ihre Aufgabe anpassen können: Konstruktionsprüfung, Spielmaß-Prüfung, Fertigungsvalidierung oder Präsentation.

notion image


Zugriff auf visuelle Stile

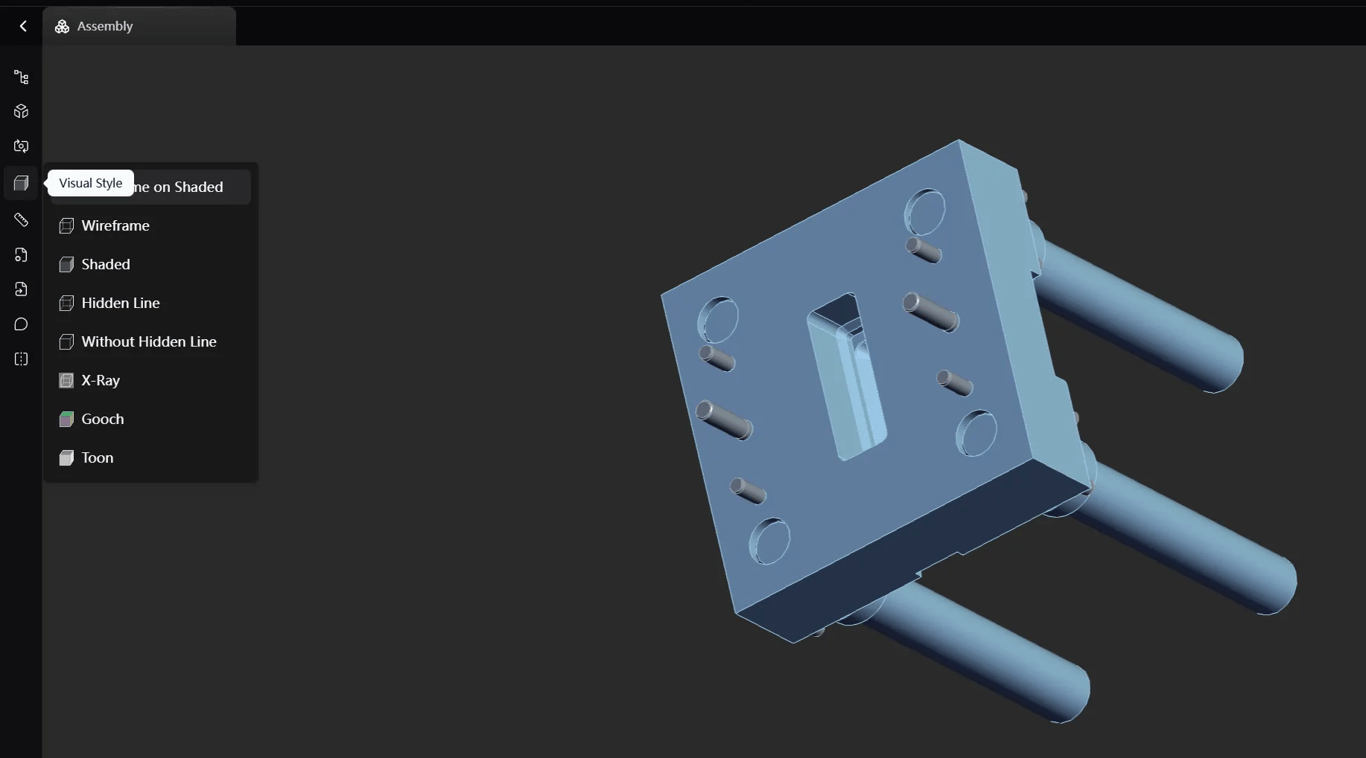

Klicken Sie im CAD Viewer auf das Symbol Visueller Stil (Visual Style) in der linken Werkzeugleiste, um die Liste der verfügbaren Rendering-Modi zu öffnen.
Jeder Modus ändert, wie Geometrie, Kanten und Oberflächen dargestellt werden.
notion image

Visuelle Stile nach Inspektionszweck

Anstatt in Rendering-Modi zu denken, ist es oft hilfreicher, einen visuellen Stil basierend darauf zu wählen, was Sie prüfen möchten.

Allgemeine Konstruktionsprüfung

Verwenden Sie diese Stile, wenn Sie eine klare und vertraute Darstellung des Modells benötigen:
  • Schattiert (Shaded)
      • Vollständig schattierte Volumengeometrie mit Beleuchtung
  • Drahtgitter auf schattiert (Wireframe on Shaded)
      • Volumenoberflächen mit sichtbaren Drahtgitterkanten

Am besten geeignet für:
  • Übergeordnete Konstruktionsprüfungen
  • Verständnis der Gesamtform und Oberflächenkontinuität

Geometrie- und Feature-Inspektion

Verwenden Sie diese Stile, wenn Kanten, Kurven und Beziehungen wichtiger sind als Oberflächen:
  • Drahtgitter (Wireframe)
      • Zeigt nur Kanten und Kurven an
  • Verdeckte Kanten (Hidden Line)
      • Zeigt sichtbare Kanten und blendet verdeckte Geometrie aus
  • Ohne verdeckte Kanten (Without Hidden Line)
      • Zeigt alle Kanten gleichrangig an, einschließlich der verdeckten

      Am besten geeignet für:
    • Geometrievalidierung
    • Verständnis von Feature-Beziehungen
    • Prüfung dichter oder stark eingeschränkter Modelle

Interne Strukturen und Spielmaß-Prüfungen

Verwenden Sie diese Stile, wenn Sie in das Modell hineinsehen müssen, ohne Geometrie zu schneiden:
  • Röntgen (X-Ray)
      • Halbtransparente Oberflächen, die innere Komponenten sichtbar machen
      Am besten geeignet für:
    • Innere Inspektion
    • Spielmaß- und Kollisionsprüfungen
    • Baugruppenvalidierung ohne Schnitte

Konzept- und Präsentationsansichten

Verwenden Sie diese Stile, wenn visuelle Klarheit oder Formbetonung wichtiger ist als technische Details:
  • Gooch
      • Nicht-fotorealistische Schattierung mit verstärktem Kantenkontrast
  • Toon
      • Vereinfachte Schattierung mit starken Konturen
      Am besten geeignet für:
    • Konzeptprüfungen
    • Präsentationen
    • Hervorhebung der Form ohne Materialablenkung

Kurzübersicht: Den richtigen visuellen Stil wählen

Aufgabe
Empfohlener Stil
Allgemeine Konstruktionsprüfung
Schattiert / Drahtgitter auf schattiert
Geometrie-Inspektion
Drahtgitter / Verdeckte Kanten
Innere Inspektion
Röntgen
Spielmaß-Prüfungen
Röntgen
Konzept-Präsentation
Toon / Gooch

Zentrale Vorteile

  • Visuelle Stile sofort wechseln, ohne Dateien neu zu laden
  • Keine CAD-Software erforderlich
  • Ideal für die Zusammenarbeit mit Nicht-CAD-Nutzern
  • Einheitliche Visualisierung über Revisionen und geteilte Ansichten hinweg
