So messen Sie Teile und Baugruppen

Der CAD ROOMS Viewer enthält ein leistungsstarkes Mess-Werkzeug, mit dem Sie Abmessungen, Winkel und Flächen direkt an 3D-Modellen und Baugruppen prüfen können – ohne den Browser zu verlassen.

Messungen sind interaktiv, präzise und nahtlos mit visuellen Stilen und Schnittansichten kombinierbar. Damit eignen sie sich ideal für Konstruktionsprüfungen, Verifizierungen und die Zusammenarbeit.

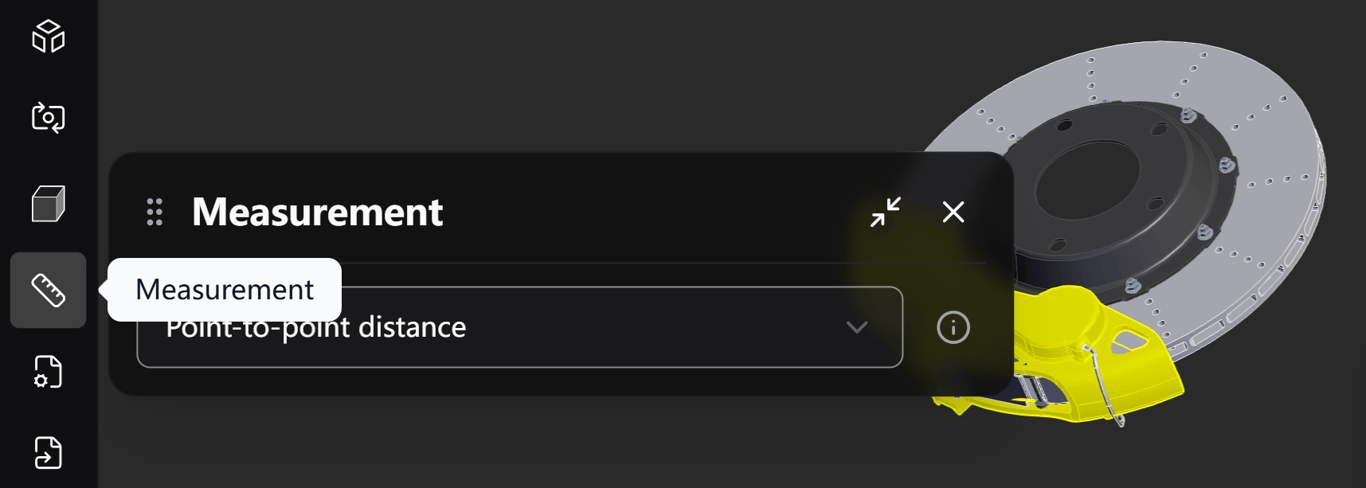

Das Mess-Werkzeug öffnen

Öffnen Sie ein Teil oder eine Baugruppe im CAD ROOMS Viewer.

Klicken Sie in der linken Werkzeugleiste auf das Symbol Messung (Measurement).

Wählen Sie den Messtyp aus dem Dropdown-Menü aus.

Alle Messungen werden direkt am Modell angezeigt und im Messungs-Panel aufgelistet.

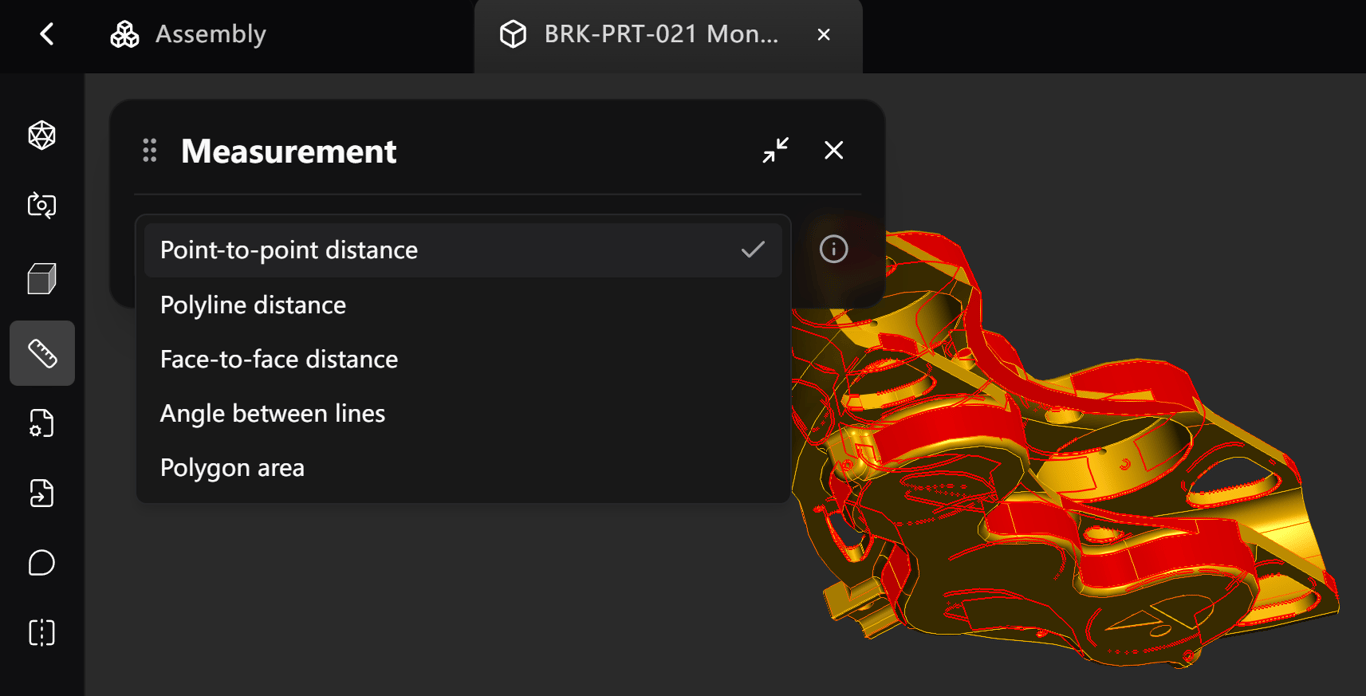

Mess-Modi

Über das Dropdown-Menü oben im Messungs-Panel können Sie zwischen verschiedenen Mess-Modi wechseln.

Abstandsmessungen

Verwenden Sie Abstandsmodi, um Abstände, Versätze und Spielmaße zu prüfen:

Punkt-zu-Punkt-Abstand (Point-to-Point Distance)

Misst den geraden Abstand zwischen zwei Punkten, Kanten oder Eckpunkten

Typische Anwendungen: Bohrungsabstände, Feature-Versätze

Polylinien-Abstand (Polyline Distance)

Misst einen Pfad, der aus mehreren verbundenen Segmenten besteht

Typische Anwendungen: komplexe Kanten, Verläufe, Konturlängen

Flächen-zu-Flächen-Abstand (Face-to-Face Distance)

Misst den Abstand zwischen zwei Flächen oder Oberflächen

Typische Anwendungen: Wandstärke, Spielmaß-Prüfungen

Winkel- und Flächenmessungen

Winkel zwischen Linien (Angle Between Lines)

Misst die Winkelbeziehung zwischen Kanten oder Referenzlinien

Typische Anwendungen: Fasen, Entformungsschrägen

Polygonfläche (Polygon Area)

Misst die Fläche eines geschlossenen Bereichs, der durch mehrere Punkte definiert ist

Typische Anwendungen: Querschnittsfläche, Oberflächenabschätzung

Mehrere Messungen verwalten

Alle von Ihnen erstellten Messungen werden im Abschnitt Alle Messungen (All Measurements) des Panels aufgelistet.

Von dort aus können Sie:

Mehrere Messungen gleichzeitig anzeigen

Einzelne Messungen entfernen

Alle Messungen nach Abschluss löschen

Messungen bleiben am Modell sichtbar, während Sie weiterarbeiten.

Wann sollten Sie Messungen verwenden?

Das Mess-Werkzeug wird häufig verwendet für:

Konstruktionsprüfungen

Spielmaß- und Passungsprüfungen

Verifizierung importierter CAD-Daten

Zusammenarbeit mit Teammitgliedern und externen Prüfern

Alle Messungen sind nicht destruktiv und verändern die ursprünglichen CAD-Daten nicht.

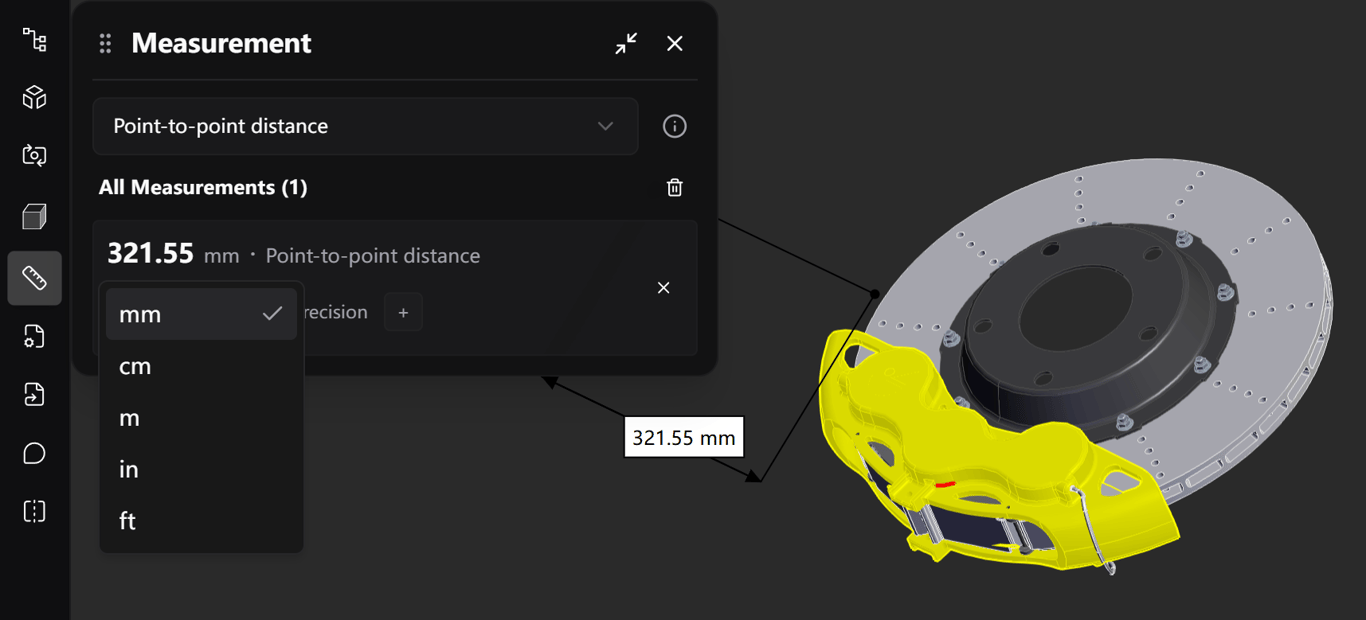

Einheiten und Genauigkeit anpassen

Für jede Messung können Sie die Darstellung der Ergebnisse individuell anpassen:

Einheiten ändern: mm, cm, m, in, ft

Genauigkeit anpassen: Dezimalstellen erhöhen oder verringern

Das ist besonders nützlich beim Wechsel zwischen Inspektion auf Konstruktionsebene und Validierung auf Fertigungsebene.

Das Messungs-Panel neu positionieren

Das Messungs-Panel ist vollständig verschiebbar und kann an eine beliebige Stelle auf dem Bildschirm bewegt werden.

Das ermöglicht Ihnen:

Zu verhindern, dass das Panel wichtige Geometrie verdeckt

Messungen sichtbar zu halten, während Sie andere Bereiche prüfen

Weiter zu messen, während Sie das Modell drehen oder zoomen

Ziehen Sie einfach die Panel-Kopfzeile, um es neu zu positionieren.

Die Messungen bleiben aktiv und sichtbar, unabhängig davon, wo das Panel platziert ist.

Messungen mit anderen Viewer-Werkzeugen verwenden

Messungen funktionieren nahtlos mit anderen Viewer-Werkzeugen:

Visuelle Stile (Drahtgitter, Röntgen, Verdeckte Kanten usw.) helfen, interne Geometrie während der Messung sichtbar zu machen

Mit der Schnittansicht können Sie interne Merkmale und Querschnitte präzise messen

Diese Kombination eignet sich ideal für die Prüfung komplexer Baugruppen und innerer Strukturen.

Warum Messungen im CAD Viewer verwenden

Messungen direkt im CAD Viewer ermöglichen Teams:

Abmessungen ohne Dateiexport zu verifizieren

Anforderungen klar zu kommunizieren

Fehler während Reviews zu reduzieren

Die Konstruktionsvalidierung zu beschleunigen

Messungen halten Diskussionen zu Abmessungen präzise, kontextbezogen und leicht teilbar.
