Erweitertes CAD Diffing

CAD Diffing in CAD ROOMS ermöglicht es Ihnen, verschiedene Versionen eines CAD-Modells visuell zu vergleichen. So lassen sich Konstruktionsänderungen einfacher identifizieren, Updates validieren und Engineering-Change-Reviews klar und mit Zuversicht durchführen.

Was ist CAD Diffing?

CAD Diffing ist ein integriertes Werkzeug zum visuellen Vergleich, mit dem Sie:

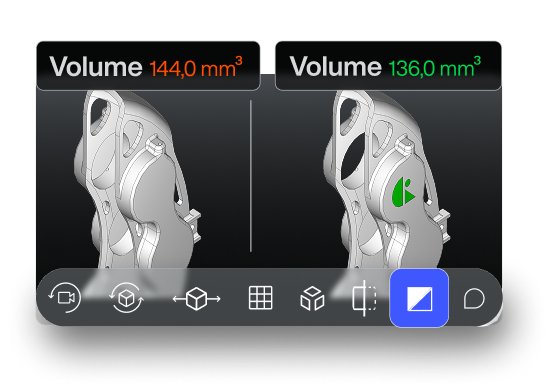

Zwei Versionen derselben CAD-Datei nebeneinander oder im Overlay-Modus vergleichen können

Änderungen sofort einsehen können

Diese Funktion hilft Ingenieuren, Konstrukteuren und Prüfern, Konstruktionsänderungen zwischen Iterationen schnell zu erfassen – ohne auf externe oder native CAD-Software angewiesen zu sein.

🔍 Wann sollten Sie CAD Diffing einsetzen?

CAD Diffing steht in zwei Hauptszenarien zur Verfügung:

Während der ECO-Prüfung

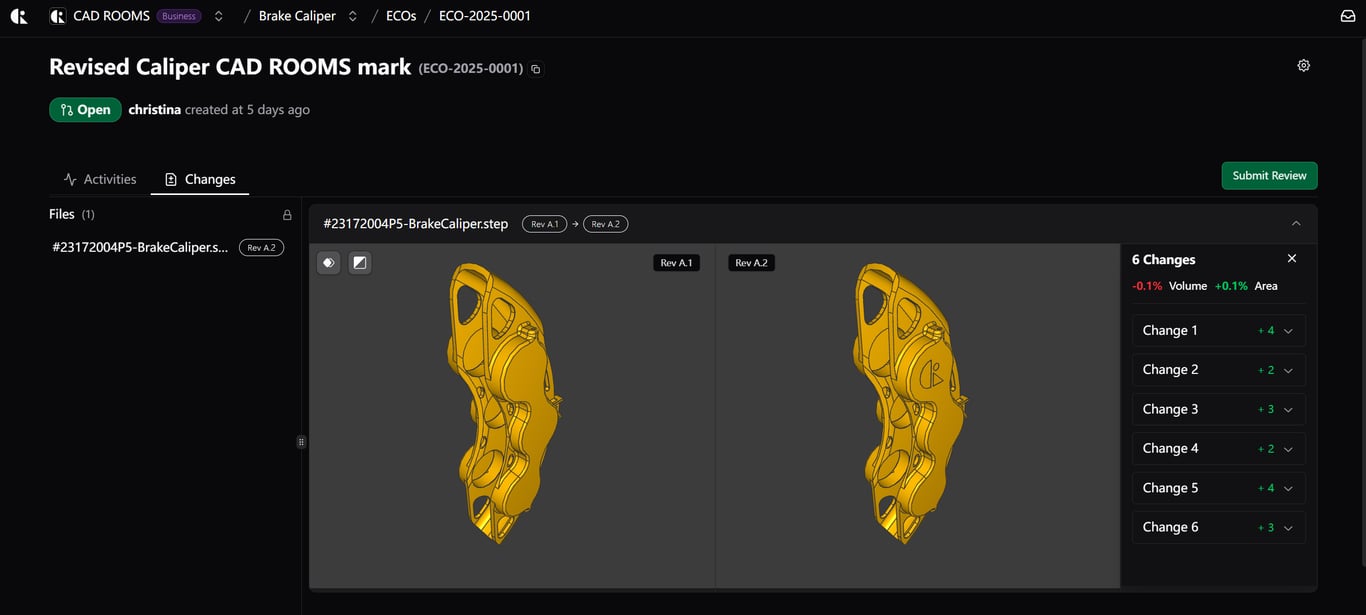

In einem Engineering Change Order (ECO) können Prüfer die aktualisierte Datei mit ihrer Vorgängerversion vergleichen.

Dadurch lassen sich vorgeschlagene Änderungen einfach validieren, Korrekturen bestätigen und ECO-Freigaben beschleunigen.

Zwischen Dateiversionen

Wenn eine Datei mehrere Revisionen hat, erscheint im CAD-Viewer die Schaltfläche Compare.

Sie können dann auswählen, mit welcher Version verglichen werden soll (nicht auf die neueste beschränkt).

So führen Sie ein CAD-Diff durch

Öffnen Sie die Datei mit verschiedenen Versionen im CAD-Viewer.

Klicken Sie auf die Schaltfläche Compare (oben rechts im Viewer).

Verwenden Sie das Rev-Dropdown, um die Basisrevision auszuwählen, die Sie prüfen möchten.

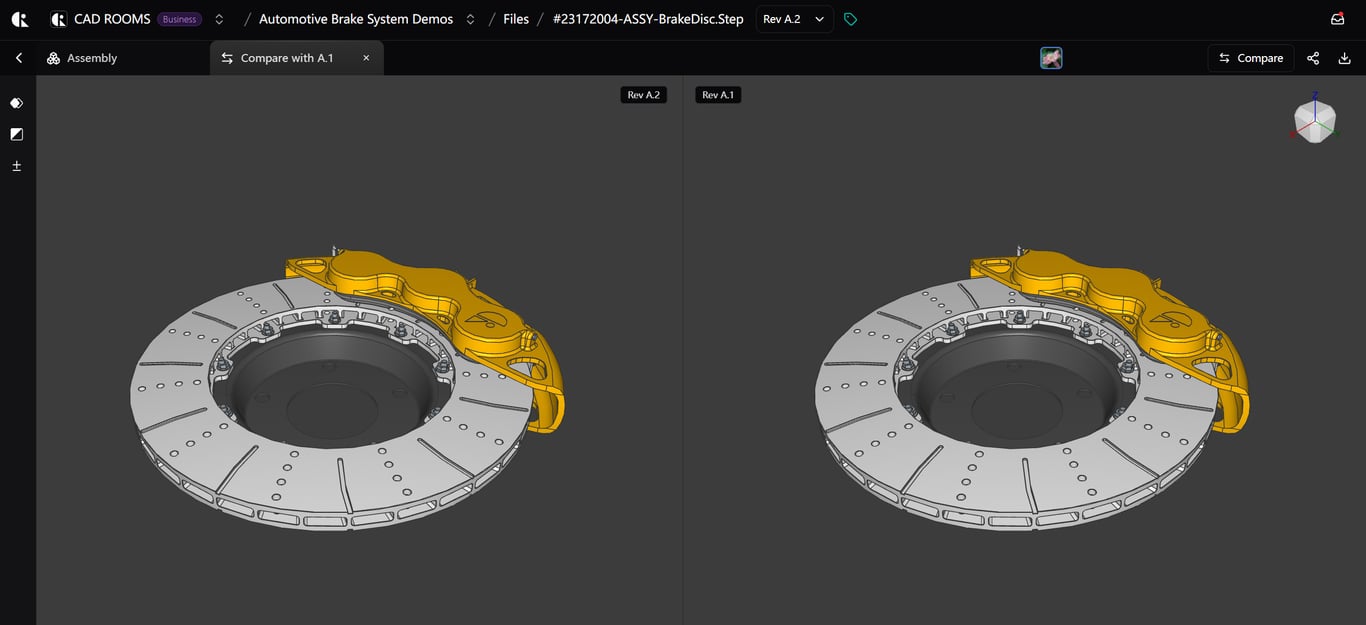

Der CAD-Viewer öffnet sich im Split-View- oder Overlay-Modus und hebt die Änderungen hervor.

💡 Tipp: Sie können beliebige zwei Versionen derselben Datei vergleichen, nicht nur die neueste Revision.

Zentrale Vorteile

Beschleunigte Design-Reviews

Erkennen Sie auf einen Blick, was sich geändert hat – ohne manuelle Prüfung – und sparen Sie Zeit bei Reviews.

Weniger Fehler & höhere Genauigkeit

Stellen Sie sicher, dass keine unbeabsichtigten Änderungen durchrutschen, und minimieren Sie das Risiko kostspieliger Fehler vor der Fertigung.

Bessere Zusammenarbeit & Kommunikation

Geben Sie Ingenieuren, Konstrukteuren und Stakeholdern einen klaren, gemeinsamen Blick auf Konstruktionsunterschiede.

Qualitätskontrolle mit ECO-Integration

Validieren Sie Updates direkt im ECO-Workflow, optimieren Sie Freigaben und wahren Sie die Produktintegrität.

Dieses leistungsstarke Werkzeug wurde entwickelt, um Prüfprozesse zu vereinfachen, die abteilungsübergreifende Zusammenarbeit zu stärken und sicherzustellen, dass alle Stakeholder über die neuesten Iterationen abgestimmt sind. Ob Sie Änderungen, Abweichungen oder Updates erkennen möchten – CAD Diffing bietet Klarheit und Präzision, reduziert Iterationszeiten und steigert die Produktivität.

So vergleichen Sie Dateiversionen (CAD Diffing)
