Cómo importar archivos en el visor CAD

Usa Import Files (importar archivos) para añadir temporalmente otro archivo 3D compatible al visor CAD, ya sea desde tu ordenador o desde cualquier lugar de tu Workspace. Coloca el modelo importado para evaluar visualmente un cambio propuesto sin modificar los archivos CAD originales.

Por ejemplo, puedes importar un archivo STEP de un soporte de reemplazo, colocarlo dentro del modelo actual y revisar su ajuste aproximado.

💡

Nota: El Import Mode (modo de importación) del visor CAD es temporal y NO edita nada. Mover o eliminar un modelo importado no modifica los archivos originales del proyecto ni los datos CAD.

Qué te permite hacer Import Files

Import Files te permite:

Previsualizar un componente de reemplazo o alternativo en el modelo actual
Recolocar el modelo importado en el visor CAD
Evaluar visualmente el ajuste aproximado, la colocación y las relaciones espaciales
Comparar opciones de diseño sin editar los archivos CAD de origen

Importar un archivo no reemplaza ningún archivo existente del proyecto, no modifica la geometría y no actualiza los archivos CAD de origen.

Antes de empezar

Abre cualquier archivo CAD de un Project Drive en el visor CAD.

En la Aplicación de Escritorio, haz clic derecho en un archivo CAD del Cloud Drive de un proyecto y selecciona View para abrirlo en el visor CAD.
En el navegador, simplemente haz clic en el archivo CAD o ensamblaje para verlo en el visor CAD.

Cómo importar un archivo

Abre la pieza o el ensamblaje que quieras revisar en el visor CAD.
Haz clic en el icono de importación en la esquina superior derecha del visor CAD y selecciona Import Files.

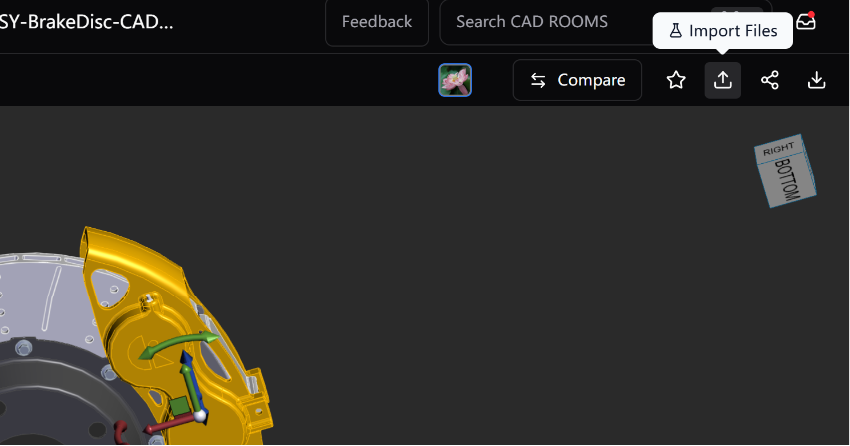

Icono de importación en la esquina superior derecha del visor CAD de CAD ROOMS con la opción Import Files

Puedes subir una pieza nueva o buscar una pieza en todo tu Workspace:

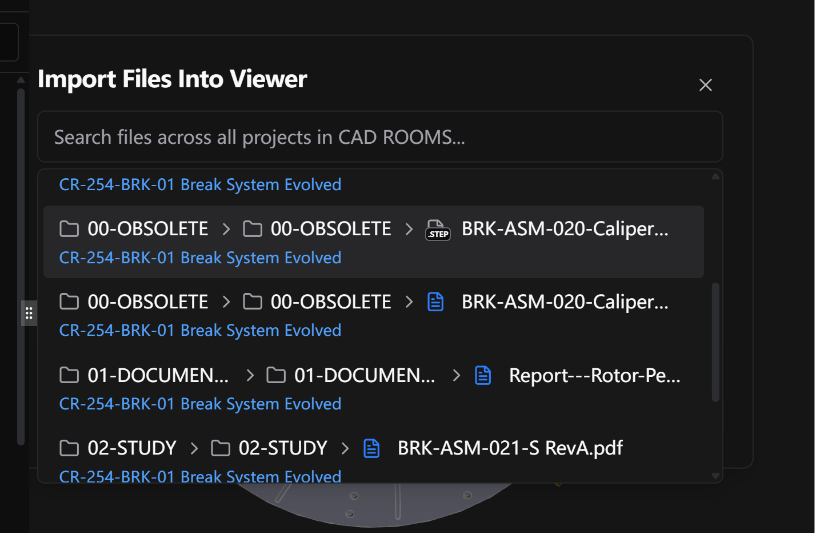

Ventana de importación de CAD ROOMS para subir una pieza nueva o buscar una pieza en todo el Workspace

💡

Aunque el archivo CAD que tienes abierto esté en un formato concreto, puedes importar archivos en cualquier formato CAD que admitamos.

Cuando el archivo se cargue en el visor CAD, haz clic derecho y elige Select Handles para orientar la pieza en la ubicación o posición que necesites para tu revisión.

Animación que muestra cómo colocar un modelo 3D importado con Select Handles en el visor CAD de CAD ROOMS

Cuando termine la carga, el modelo importado aparece en el visor CAD y CAD ROOMS entra automáticamente en Import Mode.

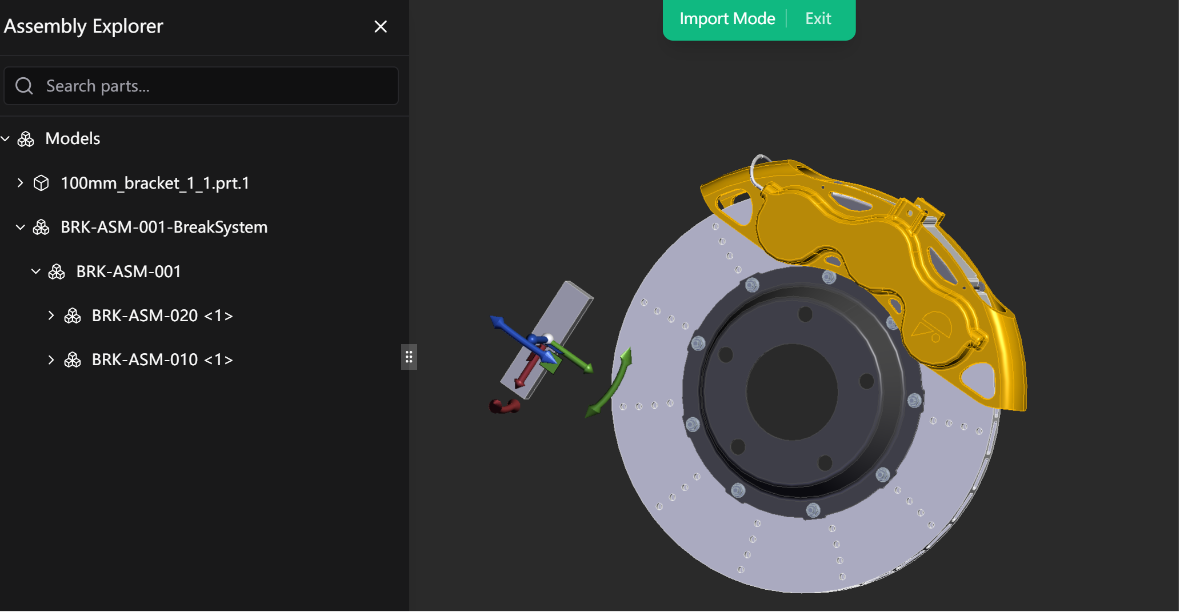

Modelo importado en el visor CAD de CAD ROOMS después de la carga, abierto en Import Mode

Trabajar con el modelo importado en Import Mode

En Import Mode, puedes recolocar el modelo importado y evaluar visualmente su posición respecto al modelo que ya tienes abierto en el visor CAD. Puedes:

Revisar la posición de un componente dentro de un ensamblaje
Comparar el modelo importado con el modelo actual
Evaluar el ajuste aproximado y las relaciones espaciales
Usar el modelo importado como referencia visual antes de hacer cambios en tu software CAD nativo

El Import Mode está pensado solo para revisión visual. No modifica la geometría ni actualiza el ensamblaje de forma permanente.

Eliminar el modelo importado o salir del Import Mode

Cuando termines de revisar el modelo importado:

Elimina el modelo del Import Mode si ya no lo necesitas en la sesión actual del visor CAD.
Sal del Import Mode para volver a la experiencia de visualización estándar.

Eliminar un modelo importado o salir del Import Mode no borra el archivo de origen del proyecto.

Cuándo usar Import Files

Usa Import Files cuando necesites:

Comparar un componente alternativo con el modelo actual
Revisar una colocación aproximada o las relaciones espaciales
Usar otro archivo de tu Workspace como referencia visual temporal

Import Files vs. Upload o Replace

Acción	Propósito
Import Files	Añadir temporalmente otro modelo al visor CAD para una revisión visual
Upload	Añadir un archivo nuevo al proyecto
Replace	Subir una versión nueva de un archivo existente del proyecto

Usa Import Files para una evaluación visual temporal. Usa Upload o Replace cuando quieras cambiar los archivos gestionados en el proyecto.
