Dateien in den CAD Viewer importieren

Verwenden Sie Import Files (Dateien importieren), um dem CAD Viewer temporär eine weitere unterstützte 3D-Datei hinzuzufügen – von Ihrem Computer oder von einer beliebigen Stelle in Ihrem Workspace. Positionieren Sie das importierte Modell, um eine geplante Änderung visuell zu bewerten, ohne die ursprünglichen CAD-Dateien zu verändern.

Sie können zum Beispiel eine STEP-Datei für eine Ersatzhalterung importieren, sie im aktuellen Modell positionieren und ihre ungefähre Passung überprüfen.

💡

Hinweis: Der Import Mode (Importmodus) im CAD Viewer ist temporär und bearbeitet NICHTS. Das Verschieben oder Entfernen eines importierten Modells verändert weder die ursprünglichen Projektdateien noch die CAD-Daten.

Was Import Files ermöglicht

Mit Import Files können Sie:

Eine Ersatz- oder Alternativkomponente im aktuellen Modell in der Vorschau ansehen
Das importierte Modell im CAD Viewer neu positionieren
Ungefähre Passung, Platzierung und räumliche Beziehungen visuell bewerten
Konstruktionsvarianten vergleichen, ohne die Quell-CAD-Dateien zu bearbeiten

Das Importieren einer Datei ersetzt keine bestehende Projektdatei, verändert keine Geometrie und aktualisiert die Quell-CAD-Dateien nicht.

Bevor Sie beginnen

Öffnen Sie eine beliebige CAD-Datei aus einem Project Drive im CAD Viewer.

Klicken Sie in der Desktop-App mit der rechten Maustaste auf eine CAD-Datei im Cloud Drive eines Projekts und wählen Sie View, um sie im CAD Viewer zu öffnen.
Klicken Sie im Browser einfach auf die gewünschte CAD-Datei oder Baugruppe, um sie im CAD Viewer anzuzeigen.

So importieren Sie eine Datei

Öffnen Sie das Teil oder die Baugruppe, das bzw. die Sie prüfen möchten, im CAD Viewer.
Klicken Sie oben rechts im CAD Viewer auf das Import-Symbol und wählen Sie Import Files.

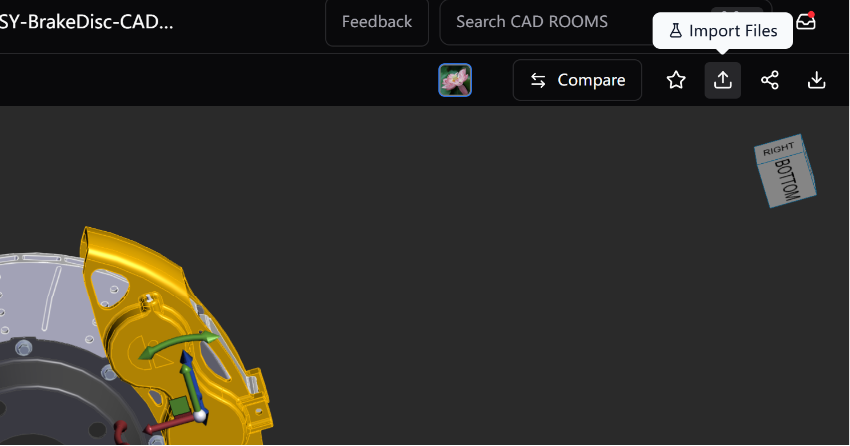

Import-Symbol oben rechts im CAD Viewer von CAD ROOMS mit der Option Import Files

Sie haben die Wahl, ein neues Teil hochzuladen oder ein Teil in Ihrem gesamten Workspace zu suchen:

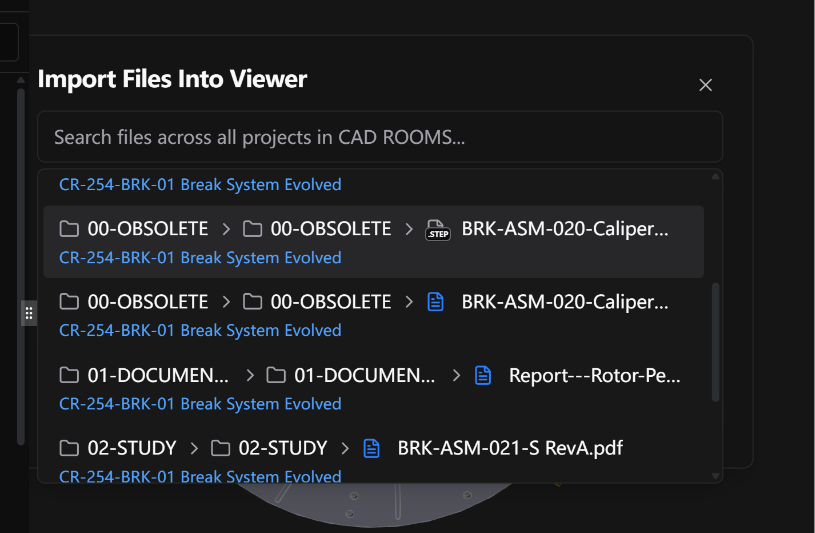

Dialog zum Importieren in CAD ROOMS: neues Teil hochladen oder ein Teil im gesamten Workspace suchen

💡

Auch wenn die geöffnete CAD-Datei in einem bestimmten Format vorliegt, können Sie Dateien in jedem von uns unterstützten CAD-Format importieren.

Sobald die Datei in den CAD Viewer geladen ist, klicken Sie mit der rechten Maustaste und wählen Sie Select Handles, um das Teil an der gewünschten Stelle oder in der gewünschten Position für Ihre Prüfung auszurichten.

Animation: Mit Select Handles wird ein importiertes 3D-Modell im CAD Viewer von CAD ROOMS positioniert

Nach Abschluss des Ladevorgangs erscheint das importierte Modell im CAD Viewer und CAD ROOMS wechselt automatisch in den Import Mode.

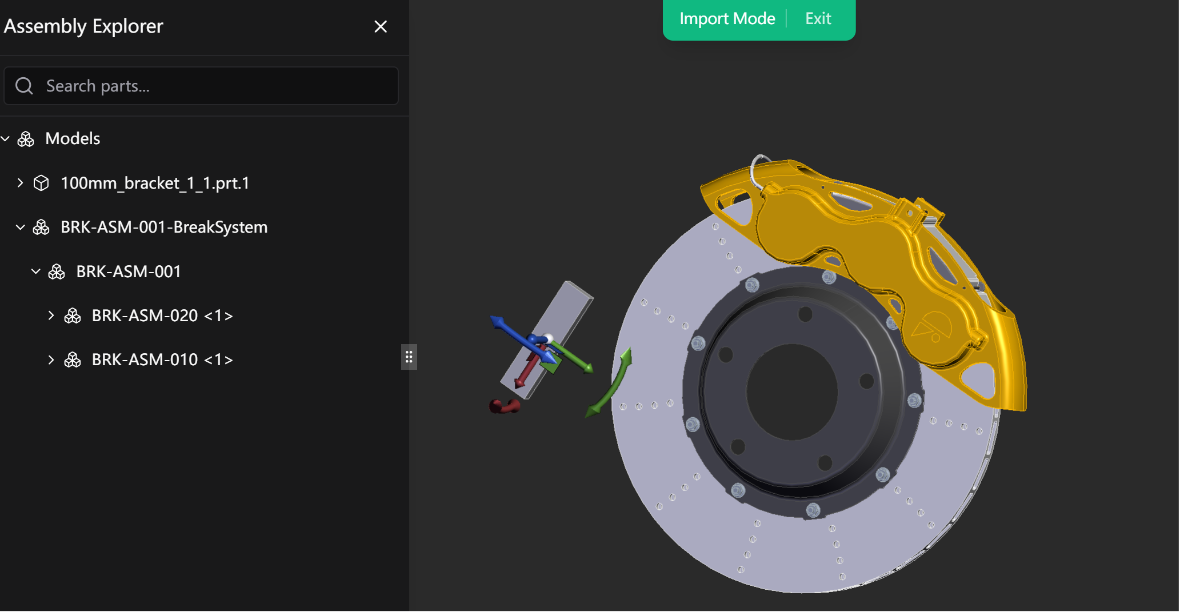

Importiertes Modell im CAD Viewer von CAD ROOMS nach dem Laden, geöffnet im Import Mode

Im Import Mode mit dem importierten Modell arbeiten

Im Import Mode können Sie das importierte Modell neu positionieren und seine Position im Verhältnis zu dem Modell bewerten, das bereits im CAD Viewer geöffnet ist. Sie können:

Die Position einer Komponente innerhalb einer Baugruppe prüfen
Das importierte Modell mit dem aktuellen Modell vergleichen
Ungefähre Passung und räumliche Beziehungen bewerten
Das importierte Modell als visuelle Referenz nutzen, bevor Sie Änderungen in Ihrer nativen CAD-Software vornehmen

Der Import Mode ist ausschließlich für die visuelle Prüfung vorgesehen. Er verändert keine Geometrie und aktualisiert die Baugruppe nicht dauerhaft.

Importiertes Modell entfernen oder Import Mode verlassen

Wenn Sie die Prüfung des importierten Modells abgeschlossen haben:

Entfernen Sie das Modell aus dem Import Mode, wenn Sie es in der aktuellen CAD Viewer-Sitzung nicht mehr benötigen.
Verlassen Sie den Import Mode, um zur Standardansicht zurückzukehren.

Das Entfernen eines importierten Modells oder das Verlassen des Import Mode löscht die Quelldatei nicht aus dem Projekt.

Wann sollten Sie Import Files verwenden?

Verwenden Sie Import Files, wenn Sie:

Eine Alternativkomponente mit dem aktuellen Modell vergleichen möchten
Eine ungefähre Platzierung oder räumliche Beziehungen prüfen möchten
Eine andere Datei aus Ihrem Workspace als temporäre visuelle Referenz nutzen möchten

Import Files vs. Upload oder Replace

Aktion	Zweck
Import Files	Temporär ein weiteres Modell zur visuellen Prüfung in den CAD Viewer laden
Upload	Eine neue Datei zum Projekt hinzufügen
Replace	Eine neue Version einer bestehenden Projektdatei hochladen

Verwenden Sie Import Files für eine temporäre visuelle Bewertung. Verwenden Sie Upload oder Replace, wenn Sie die im Projekt verwalteten Dateien ändern möchten.
