Ver relaciones de archivos en el visor de CAD ROOMS

El visor CAD basado en web de CAD ROOMS te permite explorar relaciones entre Ensamblajes y Piezas directamente en el navegador, sin necesidad de abrir software CAD nativo.

Las relaciones de archivos proporcionan visibilidad bidireccional, ayudándote a navegar la estructura del producto de manera más eficiente:

De arriba hacia abajo: Ver qué componentes forman un ensamblaje

De abajo hacia arriba: Ver qué ensamblajes hacen referencia a una pieza específica

Esto facilita comprender las dependencias, reutilizar piezas correctamente y moverse entre diferentes niveles de un diseño.

Soporte actual y requisitos de archivos

Las relaciones de archivos se están habilitando progresivamente en todos los formatos CAD.

Actualmente, los datos de relaciones están disponibles de forma fiable para ensamblajes y piezas de Creo, lo que te permite navegar entre ensamblajes principales y componentes referenciados directamente en el visor.

El soporte para formatos CAD adicionales se está ampliando activamente y estará disponible con el tiempo.

Si los datos de relaciones no se muestran para un archivo específico, puede deberse a que el soporte del formato aún no se ha habilitado.

Directrices de relaciones

Para que las Relaciones de archivos funcionen correctamente, los ensamblajes y sus piezas referenciadas deben estar ubicados dentro de la misma carpeta del workspace.

Las piezas pueden estar almacenadas en diferentes proyectos, siempre que pertenezcan a la misma carpeta del workspace y sean accesibles para el ensamblaje.

Qué funciona

Los ensamblajes pueden hacer referencia a piezas en diferentes proyectos

Todos los archivos relacionados deben estar dentro de la misma carpeta del workspace

Una vez accesibles, las relaciones se detectan automáticamente en el visor

Cómo acceder

Abre cualquier archivo 3D (Pieza o Ensamblaje) para entrar en el Visor CAD.

En la barra lateral izquierda, haz clic en el icono de Relaciones de archivos (representado por nodos ramificados).

Se abre el panel de relaciones, mostrando dos secciones:

Componentes

Referenciado por

Comprender las vistas de relaciones

1. Componentes (Para ensamblajes)

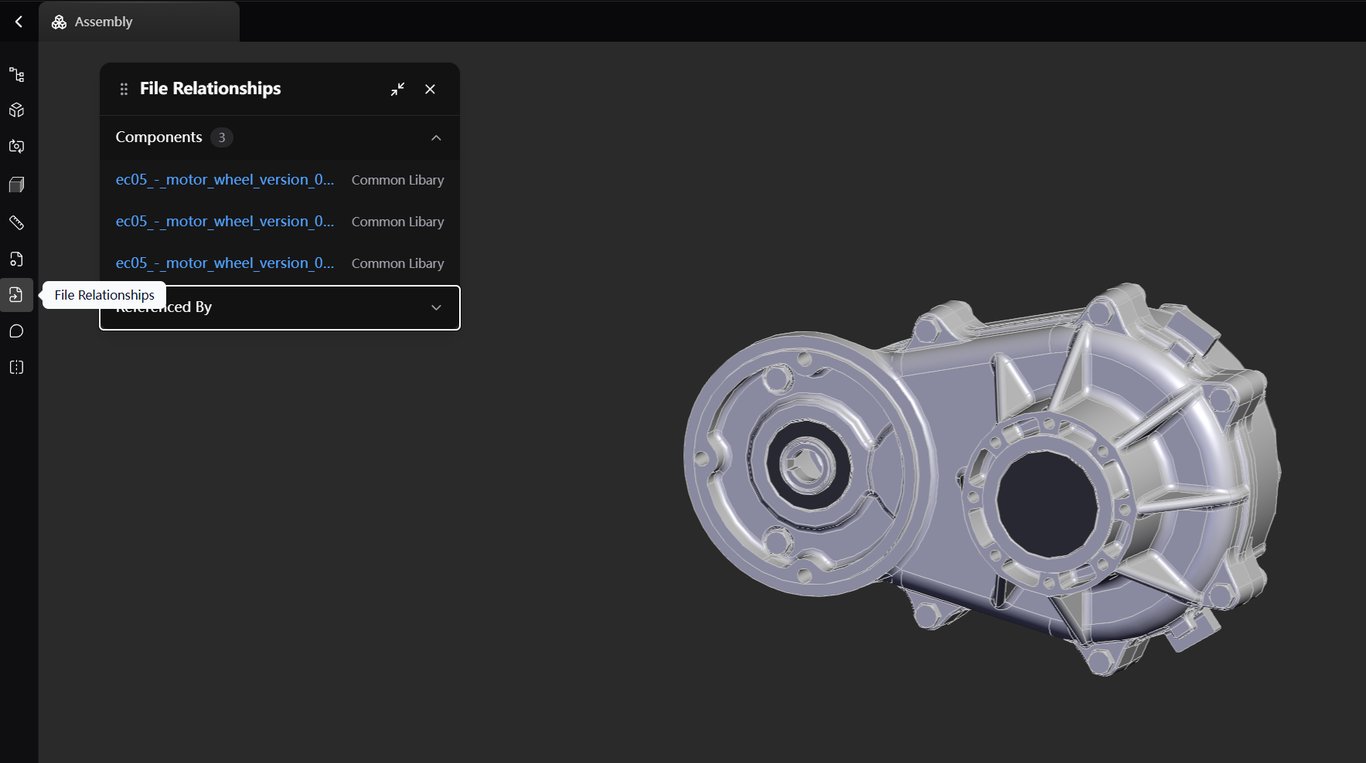

Al ver un archivo de Ensamblaje, la sección Componentes se expande para listar todas las piezas individuales y sub-ensamblajes contenidos en él.

Lo que ves: Una lista de archivos secundarios (p. ej., ec05_-_motor_wheel...) que componen el modelo actual.

Acción: Haz clic en el nombre de cualquier componente de la lista para navegar directamente a la vista de esa pieza específica.

Esto permite una navegación rápida desde la estructura de alto nivel hasta la geometría detallada sin buscar en carpetas.

2. Referenciado por (Para piezas)

Al ver una Pieza, la sección Referenciado por muestra qué ensamblajes hacen referencia a ese archivo.

Desde aquí puedes:

Identificar todos los ensamblajes principales que dependen de la pieza

Abrir el contexto completo del ensamblaje con un solo clic

Esto es especialmente útil al revisar componentes reutilizados o comprender el impacto aguas abajo.

Referencia rápida

Tipo de archivo	Sección a consultar	Qué muestra
Ensamblaje	Componentes	Archivos contenidos dentro del ensamblaje
Pieza	Referenciado por	Ensamblajes que hacen referencia a la pieza

Por qué importan las relaciones de archivos

Las relaciones de archivos ayudan a los equipos a:

Comprender la estructura del producto de un vistazo

Navegar entre ensamblajes y piezas sin búsqueda manual

Verificar dónde se usan las piezas antes de hacer cambios

Mantener mejor trazabilidad en proyectos complejos

Toda la navegación de relaciones es solo lectura y no modifica ni afecta los datos CAD originales.

Resumen

Las relaciones de archivos convierten el visor CAD en algo más que un visor de geometría: proporcionan contexto estructural que ayuda a los equipos a comprender cómo están conectados los diseños.

A medida que el soporte para formatos CAD adicionales continúa expandiéndose, las relaciones de archivos se convertirán en una herramienta cada vez más poderosa para navegar y revisar proyectos complejos directamente en el navegador.
