Colaboración CAD
Inspeccionar ensamblajes en el visor CAD
Los ensamblajes grandes pueden volverse difíciles de entender rápidamente cuando todos los componentes son visibles a la vez. El visor de CAD ROOMS ofrece un Explorador de ensamblajes dedicado y un conjunto de controles de inspección que te ayudan a navegar la estructura, enfocarte en componentes específicos y revisar diseños de manera eficiente, todo sin modificar los datos CAD originales.
Este artículo explica cómo inspeccionar ensamblajes usando el Árbol de ensamblaje, los controles de visibilidad y la navegación basada en componentes.
La inspección de ensamblajes es especialmente útil cuando necesitas:
- Entender cómo está estructurado un ensamblaje
- Localizar una pieza o subensamblaje específico
- Enfocarte en un componente sin desorden visual
- Revisar el ajuste, la ubicación o las relaciones entre piezas
- Discutir componentes específicos durante revisiones de diseño o ECOs
Todas las acciones de inspección son solo de visualización y son seguras de usar en entornos colaborativos.
Comprender el Explorador de ensamblajes

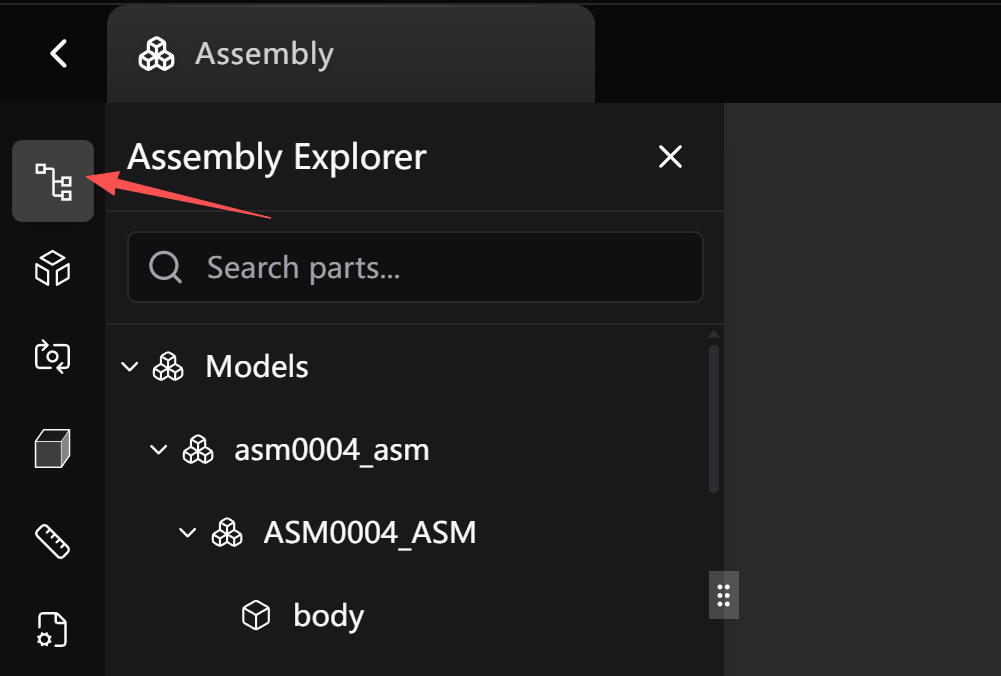

Cuando abres un archivo de ensamblaje, el Explorador de ensamblajes aparece en el lado izquierdo del visor.
Muestra:
- La jerarquía completa del ensamblaje
- Subensamblajes y estructuras anidadas
- Piezas individuales e instancias repetidas
- Nombres y organización heredados del sistema CAD original
El Explorador de ensamblajes es la herramienta principal de navegación para ensamblajes complejos.
Seleccionar componentes
Puedes seleccionar componentes de dos formas:

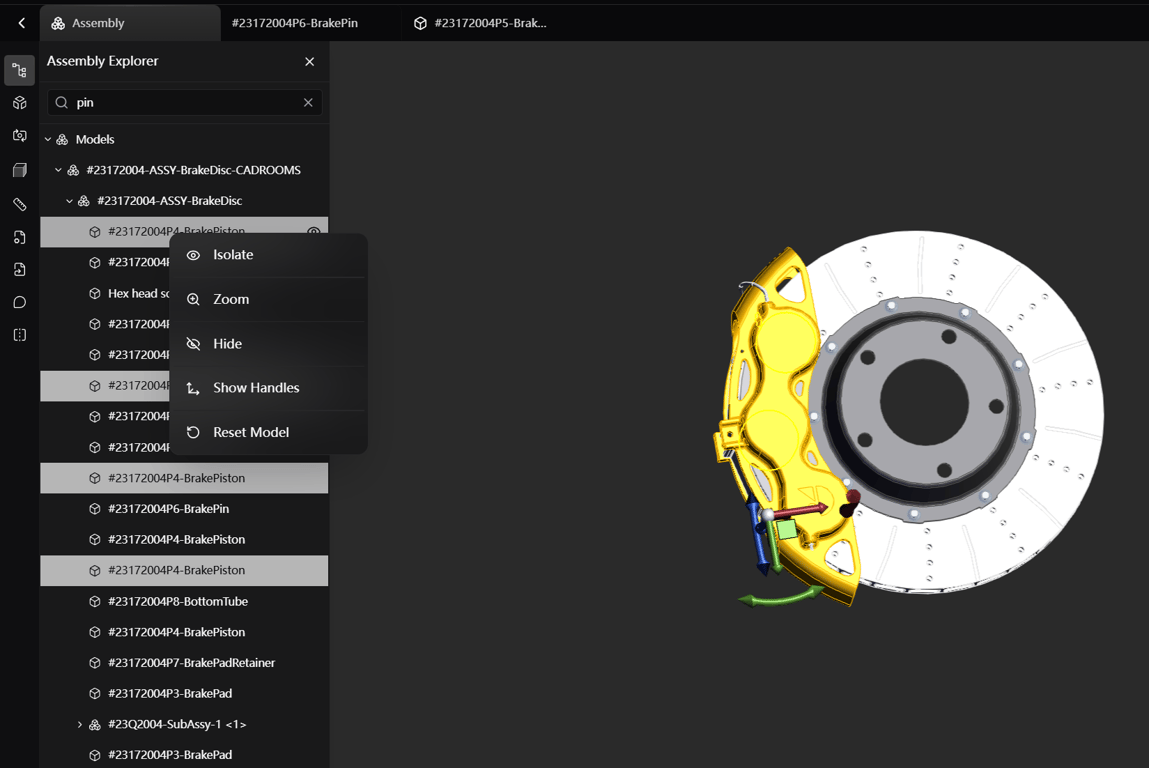

- Haz clic derecho en un componente en el Árbol de ensamblaje y elige Aislar
- Haz clic en un componente directamente en la vista 3D
Las selecciones siempre están sincronizadas:
- Seleccionar en el árbol resalta el componente en 3D
- Seleccionar en 3D resalta el componente en el árbol
Esto facilita el movimiento entre estructura y geometría sin tener que adivinar.
Inspeccionar componentes con acciones contextuales

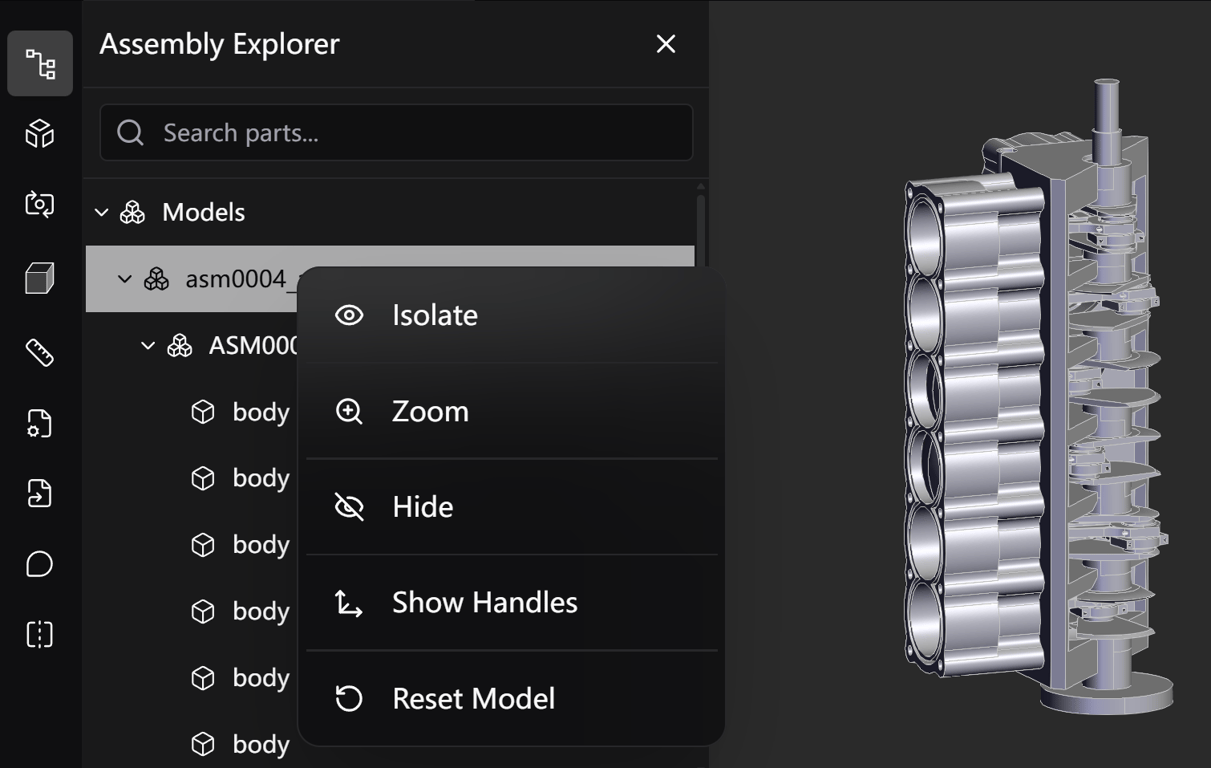

Al hacer clic derecho en un componente en el Explorador de ensamblajes, se abre un conjunto de acciones contextuales diseñadas para la inspección.
Estas acciones solo afectan la visibilidad y el comportamiento de la cámara — nunca modifican el modelo.
Controles de enfoque y visibilidad
Usa estas acciones para reducir el desorden visual y enfocarte en lo importante:
- Aislar
Muestra solo la pieza o subensamblaje seleccionado
Útil para inspección detallada o discusión
- Ocultar
Elimina temporalmente un componente de la vista
Útil para exponer piezas internas o eliminar carcasas exteriores
Los componentes ocultos o aislados pueden restaurarse en cualquier momento.
Navegación y orientación
- Zoom
Encuadra automáticamente el componente seleccionado en el visor
Ideal para localizar piezas pequeñas o profundamente anidadas
- Mostrar controles
Muestra los controles de interacción para el componente seleccionado
Útil para confirmar la selección y entender la orientación espacial
Restablecer el estado de inspección
- Restablecer modelo
Restaura la visibilidad completa del ensamblaje
Borra todos los estados de ocultar y aislar
Restablece el contexto de inspección
Esto es especialmente útil después de sesiones de inspección profunda.
Un flujo de trabajo de inspección recomendado
Un flujo de trabajo simple y efectivo para ensamblajes grandes:
- Localiza un componente en el Explorador de ensamblajes
- Zoom para traerlo a la vista
- Aislar para eliminar el desorden visual
- Rotar e inspeccionar el componente en detalle
- Restablecer modelo cuando termines
Este enfoque mantiene la inspección enfocada, rápida y fácil de seguir.
Usar la inspección de ensamblajes durante la colaboración
La inspección de ensamblajes se integra directamente con las funciones de colaboración:
- Cuando creas una anotación o comentario, el estado actual de inspección se guarda
- Esto incluye:
- Componentes seleccionados
- Piezas ocultas o aisladas
- Posición de la cámara y contexto de la vista
Cualquier persona que abra el comentario posteriormente verá el mismo contexto de inspección, eliminando confusiones sobre qué componente se está discutiendo.
Seguridad y permisos
- La inspección de ensamblajes está disponible para todos los usuarios con acceso al archivo
- Todas las acciones son de solo visualización y no destructivas
- Ninguna acción de inspección modifica ni sobrescribe los datos CAD
Esto hace que la inspección de ensamblajes sea segura para revisiones internas, colaboración con proveedores y feedback de clientes.
Cuándo combinar con otras herramientas
La inspección de ensamblajes se vuelve aún más poderosa cuando se combina con:
- Vista de sección → Inspeccionar geometría interna
- Modo explotado → Comprender relaciones del ensamblaje
- Mediciones → Validar holguras y dimensiones
- Anotaciones → Capturar feedback con contexto completo
