Vista de sección y modo explosión en el visor de CAD ROOMS

Juntos, permiten una revisión de diseño rápida, verificaciones de manufacturabilidad y una comunicación clara del equipo directamente en el navegador.

Alcance de funciones

Función	Pieza	Ensamblaje
Vista de Sección	✅	✅
Modo Explosión	❌	✅

Vistas de sección para piezas y ensamblajes

Las Vistas de Sección te permiten cortar a través de la geometría para revelar las características internas de un modelo, ayudándote a visualizar los detalles ocultos en su interior. Esta herramienta está disponible tanto para piezas individuales como para ensamblajes completos en CAD ROOMS.

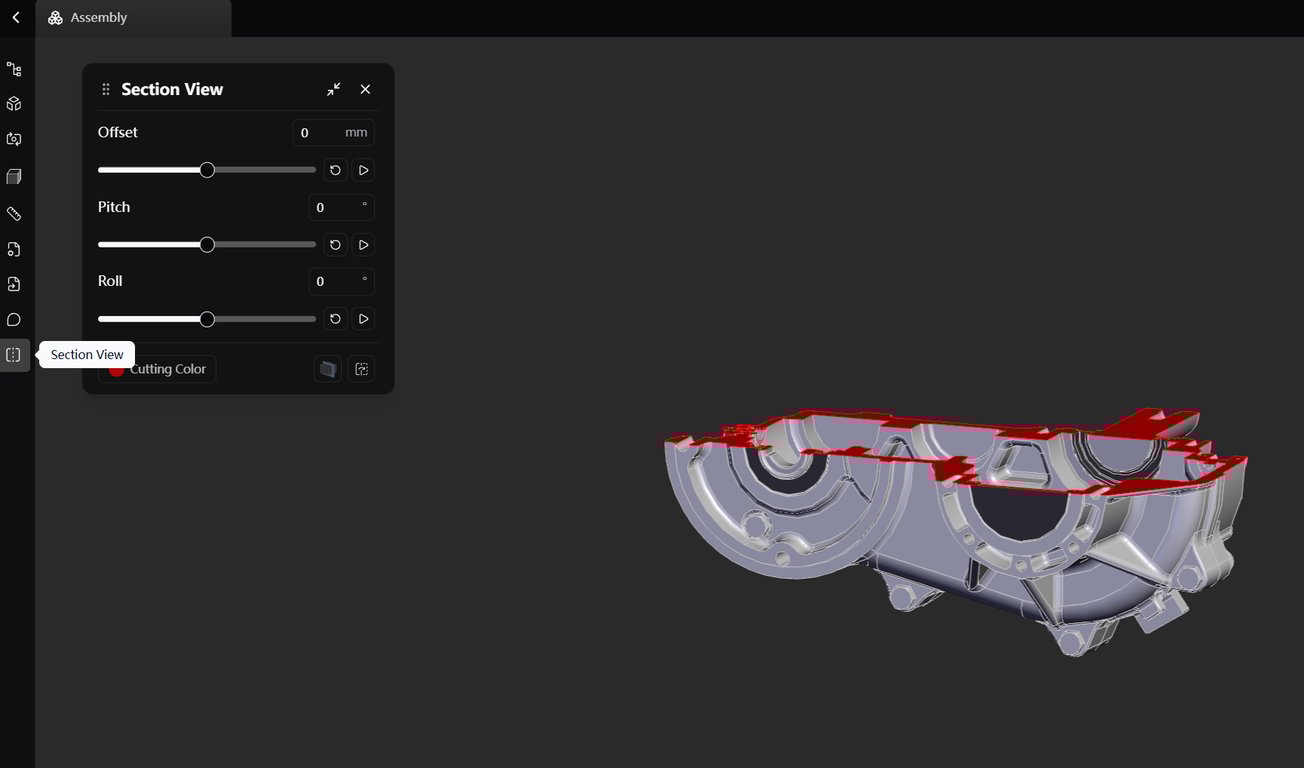

Activar la Vista de Sección

Abre una Pieza o un Ensamblaje en el visor de CAD ROOMS

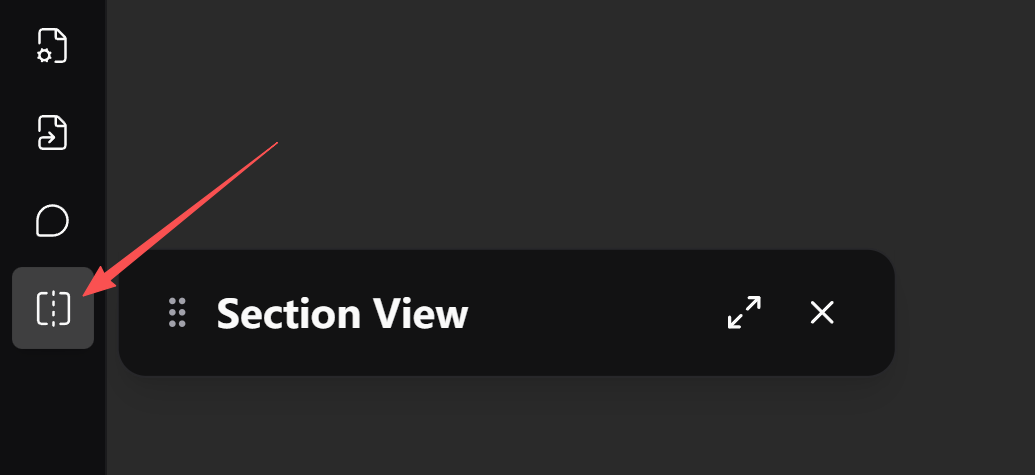

Haz clic en Vista de Sección en la barra de herramientas izquierda

El panel de control de Vista de Sección aparece como una ventana flotante

Consejo: El panel se puede arrastrar libremente, así que puedes moverlo lejos de la geometría densa mientras inspeccionas los detalles.

Paso 1: Posicionar el plano de sección

Comienza moviendo el plano de corte hacia el área que deseas inspeccionar.

Desplazamiento (Offset)

Mueve el plano de sección hacia adelante o hacia atrás a través del modelo

→ Usa esto primero para llegar a la región correcta

Paso 2: Ajustar el ángulo de corte

Una vez posicionado, ajusta el corte para que coincida con la geometría.

Inclinación (Pitch)

Inclina el plano para inspeccionar características angulares o inclinadas

Rotación (Roll)

Rota el plano para una alineación fina y precisión

Estos controles te ayudan a apuntar a características internas específicas sin adivinanzas.

Controles de Vista de Sección

Estas herramientas afectan solo a la Vista de Sección:

Mostrar / Ocultar plano de sección

Muestra el plano de corte mientras ajustas, luego ocúltalo para una vista más limpia o capturas de pantalla

Invertir dirección

Invierte la dirección de corte para inspeccionar la misma área desde el lado opuesto

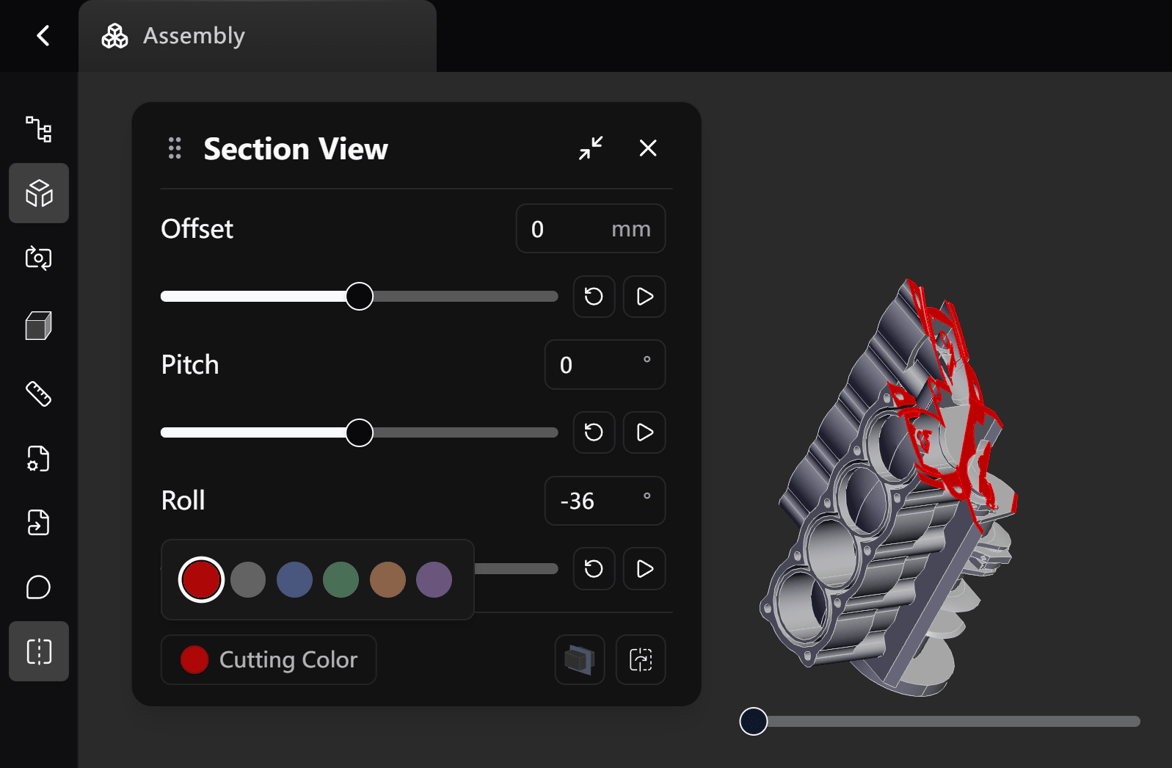

Color de corte

Cambia el color de las superficies cortadas para mejorar el contraste y la legibilidad

→ Especialmente útil para geometría compleja o revisiones de diseño

Mejores prácticas para la Vista de Sección

Usa el Desplazamiento primero para llegar a la región aproximada, luego ajusta con Inclinación y Rotación.

Muestra el Plano de Sección al ajustar, ocúltalo al revisar o presentar.

Ajusta el Color de corte cuando las caras internas se mezclen con la geometría circundante.

Combina con estilos visuales (p. ej., Rayos X o Wireframe) para una inspección más profunda.

Vistas explosionadas para inspección de ensamblajes

Las Vistas Explosionadas están diseñadas específicamente para ensamblajes, proporcionando una forma intuitiva de visualizar cómo se relacionan los componentes individuales entre sí. Esta vista te permite separar las piezas de un ensamblaje, facilitando la comprensión de cómo encajan y asegurando que ningún componente sea pasado por alto.

Cuándo usar la Vista Explosionada

Usa la Vista Explosionada cuando quieras:

Comprender la estructura del ensamblaje y la jerarquía de piezas

Inspeccionar componentes internos sin cortar la geometría

Comunicar cómo encajan las piezas durante las revisiones de diseño

La Vista Explosionada está disponible solo para ensamblajes.

Activar la Vista Explosionada

Abre un Ensamblaje en el visor

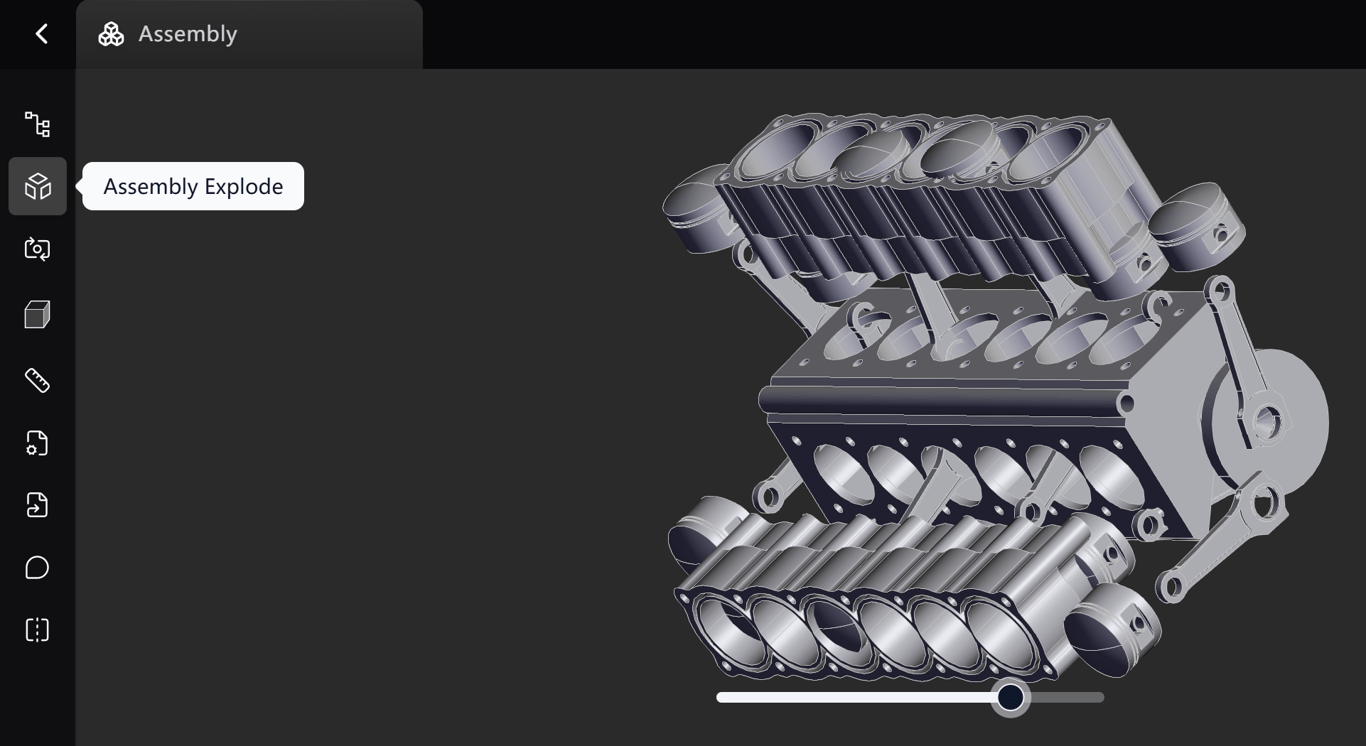

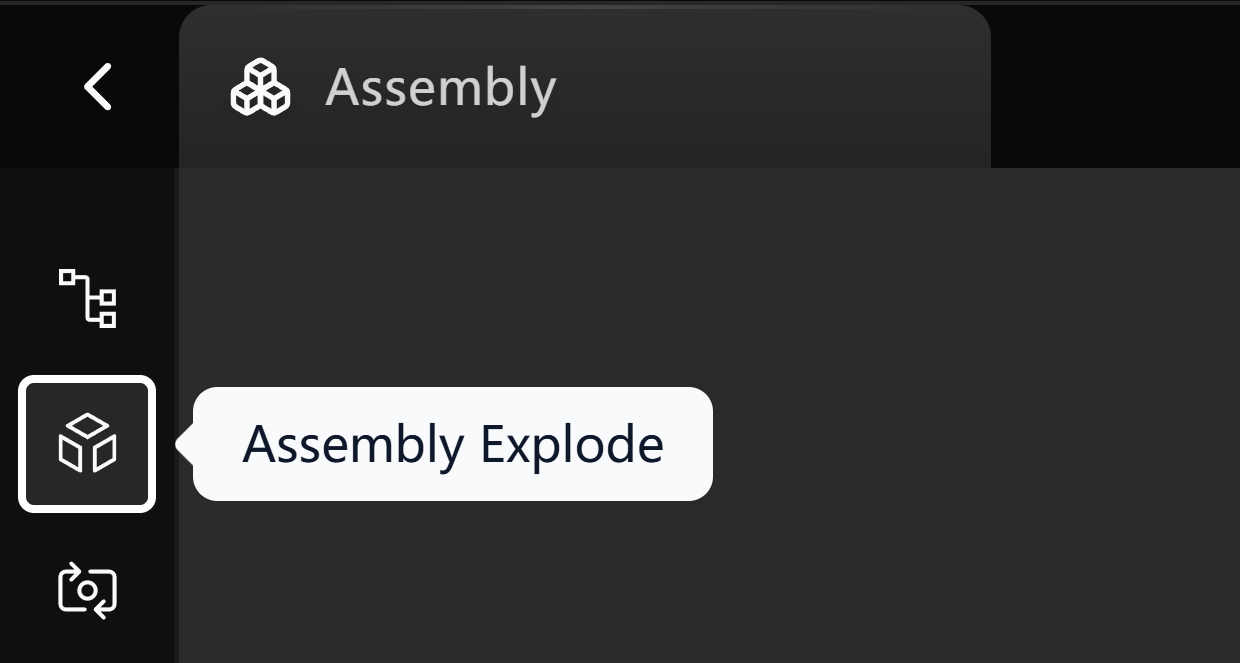

Haz clic en Explosión de Ensamblaje en la barra de herramientas izquierda

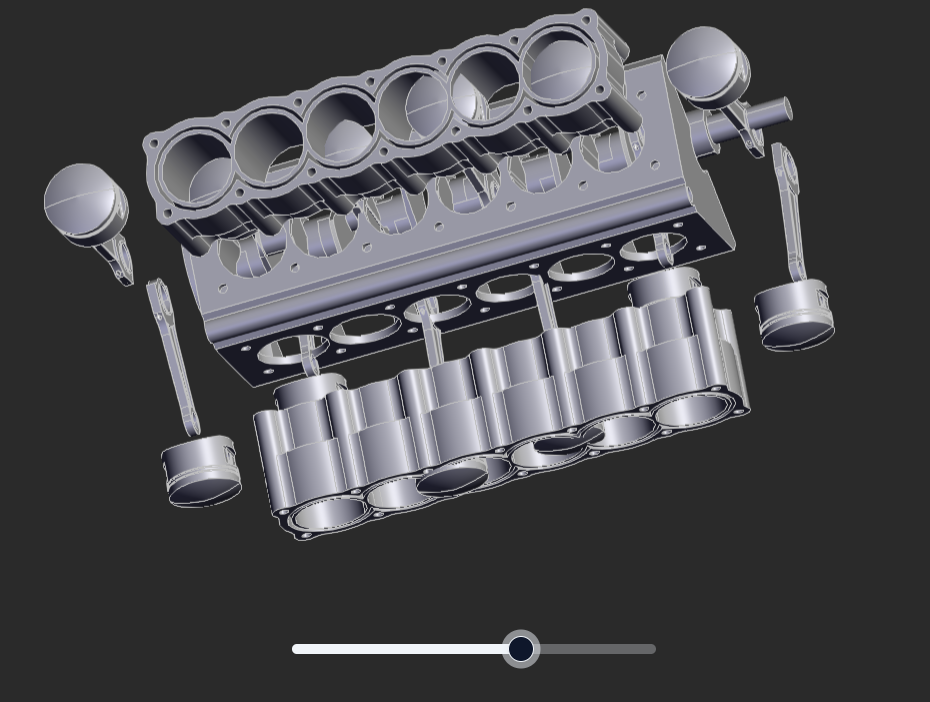

Controlar la distancia de explosión

Usa el control deslizante en la parte inferior del visor

Desliza hacia la derecha para aumentar la separación

Desliza hacia la izquierda para volver al estado ensamblado

Esto te permite cambiar rápidamente entre una vista general y una inspección detallada.

Elegir la vista correcta

Usa la Vista de Sección cuando necesites inspeccionar la geometría interna

Usa la Vista Explosionada cuando necesites comprender cómo se relacionan las piezas entre sí

Combina ambas durante las revisiones para comprender completamente ensamblajes complejos

La Vista de Sección y la Vista Explosionada son herramientas de inspección fundamentales en CAD ROOMS, ayudando a los equipos a revisar diseños más rápido, detectar problemas antes y comunicarse con mayor claridad, sin salir del navegador.
