Colaboración CAD
Cómo usar el Explorador de Geometría para inspeccionar piezas
El Explorador de Geometría te ayuda a analizar y comprender la geometría subyacente de una pieza sin modificar el modelo.
Descompone datos CAD complejos en primitivas geométricas reconocibles, facilitando la inspección, validación y comunicación.
Esta herramienta está disponible para Piezas en el visor de CAD ROOMS.
Usa el Explorador de Geometría cuando necesites:
- Comprender cómo está construida una pieza a nivel geométrico
- Inspeccionar curvas, superficies y características analíticas
- Validar la geometría antes de fabricar o cotizar
- Aislar y resaltar rápidamente tipos de geometría específicos
El Explorador de Geometría es especialmente útil para piezas complejas, importadas o suministradas por proveedores donde no hay historial de características disponible.
Abrir el Explorador de Geometría
- Abre una Pieza en el visor de CAD ROOMS
- Haz clic en Explorador de Geometría en la parte superior de la barra de herramientas izquierda
- El panel del Explorador de Geometría se abre en el lado izquierdo del visor
El panel muestra todos los tipos de geometría detectados en la pieza, agrupados por categoría.
Categorías de geometría explicadas
El Explorador de Geometría clasifica la geometría de la pieza en primitivas CAD estándar.
Cada categoría muestra el número total detectado en la pieza.
Los tipos de geometría más comunes incluyen:
- Círculo – Bordes y perfiles circulares
- Cono – Superficies cónicas
- Cilindro – Superficies cilíndricas (p. ej., agujeros, salientes)
- Elipse – Curvas elípticas
- Línea – Bordes lineales
- NURBS – Curvas y superficies de forma libre
- Plano – Caras planas
- Esfera – Superficies esféricas
- Toro – Superficies toroidales (p. ej., filetes, mezclas)
Este desglose proporciona una visión rápida de la complejidad y la composición geométrica de la pieza.
Inspeccionar y analizar la geometría
Haz clic en cualquier categoría de geometría para inspeccionar todos los elementos coincidentes en el visor.
- La geometría coincidente se resalta directamente en el modelo
- La geometría no seleccionada permanece visible como contexto
- Los patrones y la estructura se hacen evidentes de inmediato
Ejemplos de uso:
- Resalta Cilindros para inspeccionar todos los agujeros y salientes

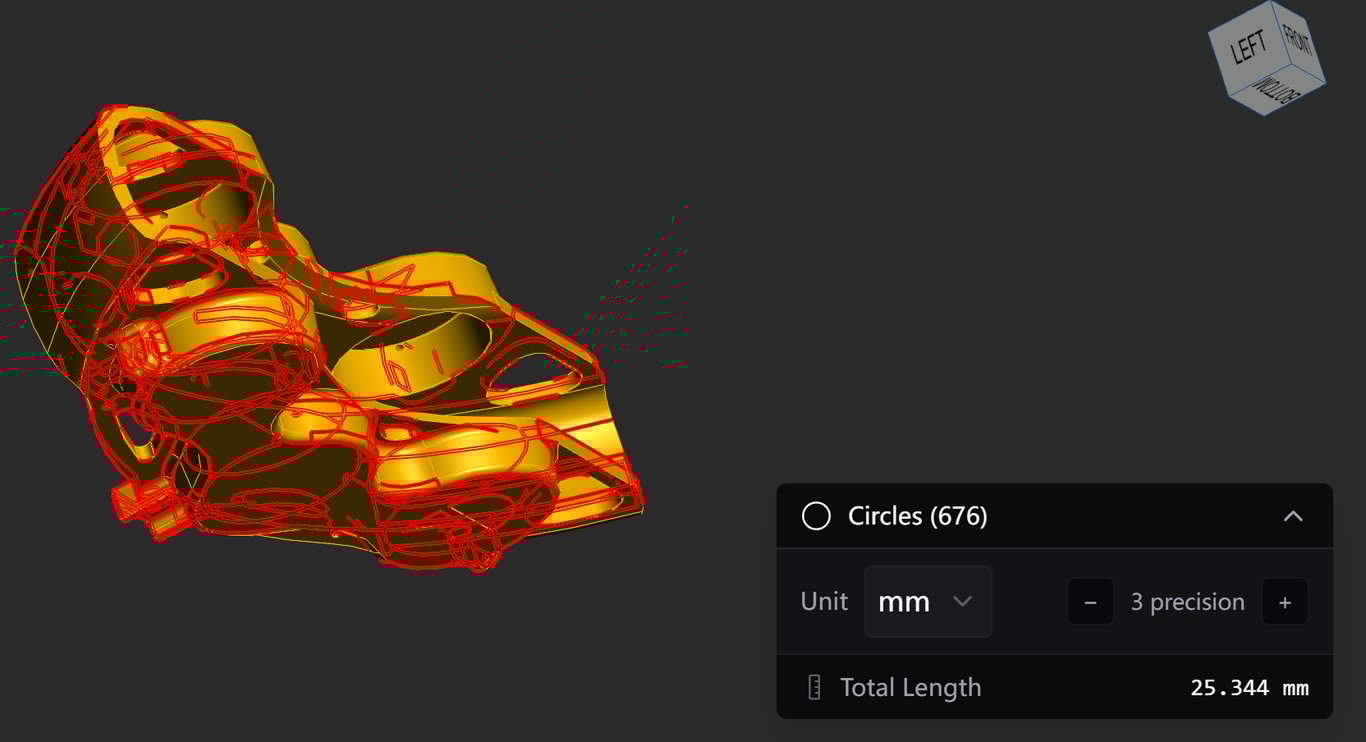

- Resalta Círculos para comprender la densidad y distribución de agujeros
- Resalta NURBS para identificar superficies complejas o de forma libre

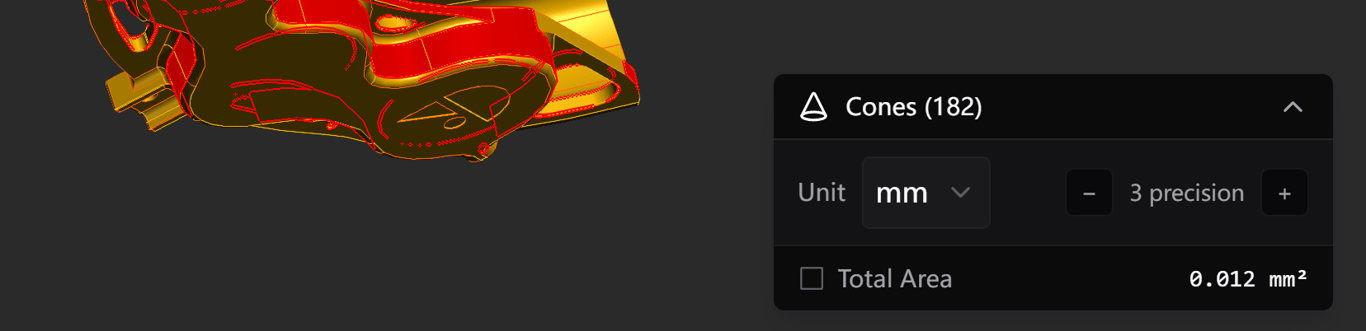

Cuando se selecciona una categoría de geometría, aparece un panel de métricas en la esquina inferior derecha del visor, mostrando mediciones relacionadas con el tipo de geometría seleccionado.
Dependiendo del tipo de geometría, las métricas disponibles pueden incluir:
- Longitud total (para curvas y bordes)
- Área total (para superficies)
- Selección de unidad (p. ej., mm)
- Control de precisión
Estos valores ayudan a verificar la viabilidad de fabricación, la estimación de costos y la validación de la geometría durante la revisión.
También puedes usar el botón de visibilidad junto a cada categoría para ocultar temporalmente tipos de geometría específicos, reducir el ruido visual en piezas densas y enfocarte solo en la geometría que importa.
Casos de uso prácticos
El Explorador de Geometría se usa comúnmente para:
- Identificar geometría de forma libre excesiva antes de fabricar
- Detectar tipos de geometría inesperados en archivos STEP importados
- Comunicar la complejidad de la pieza durante las revisiones
- Apoyar discusiones tempranas de DFM (Diseño para Manufactura)
- Preparar piezas para procesos posteriores como CNC o inspección
Mejores prácticas
- Comienza con categorías de alto nivel (p. ej., Cilindros, Planos) antes de inspeccionar curvas detalladas
- Usa los botones de visibilidad para simplificar geometría densa
- Presta atención a las piezas con muchas NURBS, que pueden afectar la fabricación
- Combina el Explorador de Geometría con estilos visuales (p. ej., Wireframe o Rayos X) para un análisis más profundo
Después de usar el Explorador de Geometría, deberías poder identificar rápidamente los tipos de geometría, evaluar la complejidad de la pieza y validar los diseños antes de la fabricación.
