Medir piezas y ensamblajes en el visor

El visor de CAD ROOMS incluye una potente herramienta de Medición que te permite inspeccionar dimensiones, ángulos y áreas directamente en modelos 3D y ensamblajes, sin salir del navegador.

Las mediciones son interactivas, precisas y están diseñadas para funcionar perfectamente con estilos visuales y vistas de sección, lo que las hace ideales para revisiones de diseño, verificación y colaboración.

Abrir la herramienta de Medición

Abre una pieza o ensamblaje en el visor de CAD ROOMS.

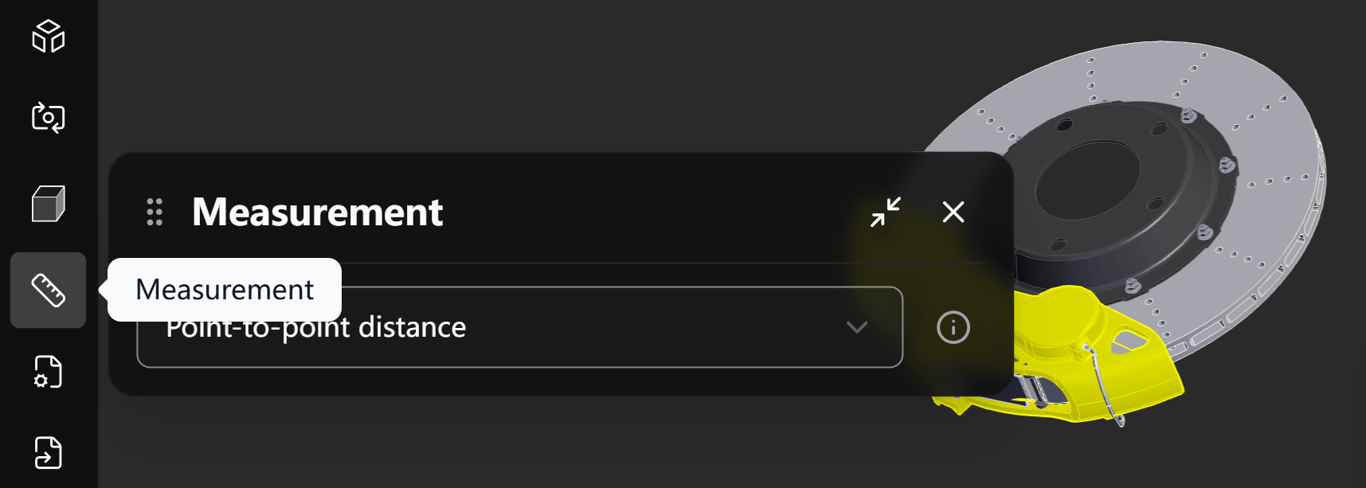

Haz clic en el icono de Medición en la barra de herramientas izquierda.

Selecciona el tipo de medición en el menú desplegable.

Todas las mediciones aparecen directamente sobre el modelo y se listan en el panel de Medición.

Modos de medición

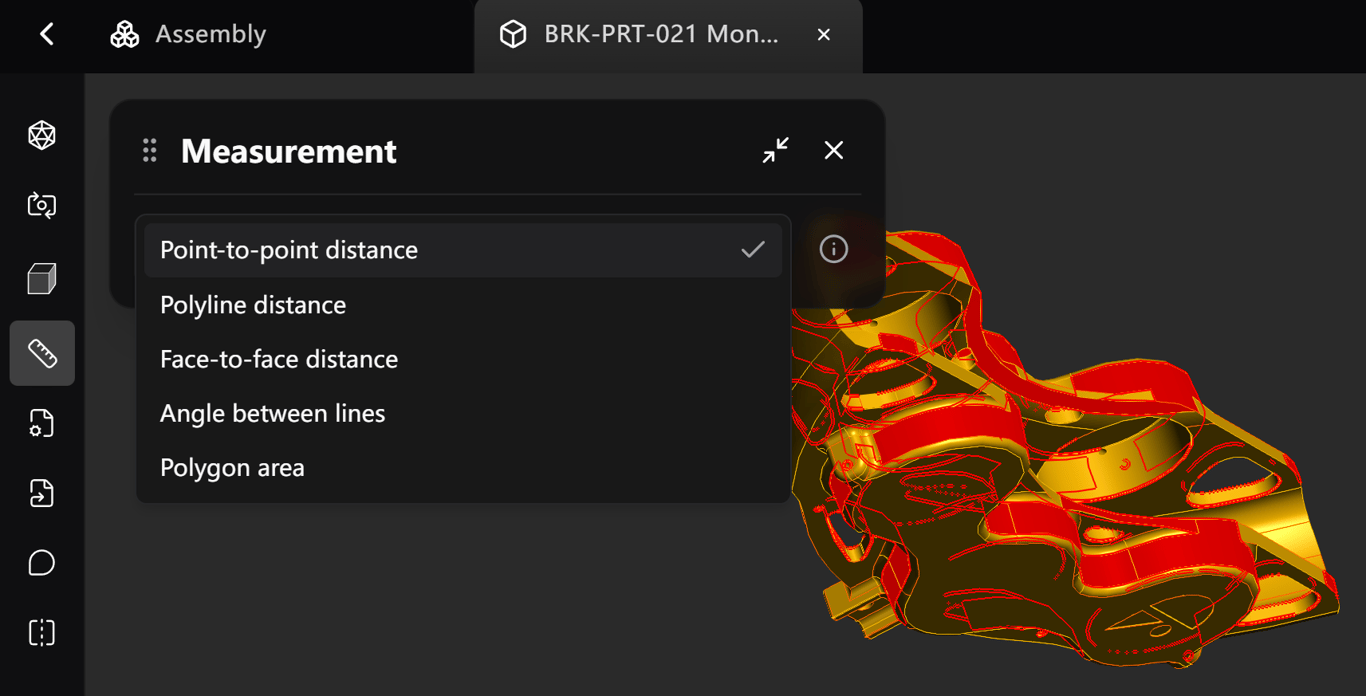

Puedes alternar entre diferentes modos de medición usando el menú desplegable en la parte superior del panel de Medición.

Mediciones de distancia

Usa los modos de distancia para inspeccionar espaciados, desfases y holguras:

Distancia punto a punto

Mide la distancia en línea recta entre dos puntos, aristas o vértices

Usos típicos: espaciado entre agujeros, desfases de características

Distancia de polilínea

Mide un trayecto formado por múltiples segmentos conectados

Usos típicos: aristas complejas, rutas de cableado, longitudes de contorno

Distancia cara a cara

Mide la distancia entre dos caras o superficies

Usos típicos: espesor de pared, verificaciones de holgura

Mediciones de ángulo y área

Ángulo entre líneas

Mide las relaciones angulares entre aristas o líneas de referencia

Usos típicos: chaflanes, ángulos de desmoldeo

Área de polígono

Mide el área de una región cerrada definida por múltiples puntos

Usos típicos: área de sección transversal, estimación de superficie

Gestión de múltiples mediciones

Todas las mediciones que crees se listan en la sección Todas las mediciones del panel.

Desde aquí puedes:

Ver múltiples mediciones a la vez

Eliminar mediciones individuales

Borrar todas las mediciones cuando hayas terminado

Las mediciones permanecen visibles en el modelo mientras continúas trabajando.

Cuándo usar las mediciones

La herramienta de Medición se utiliza comúnmente para:

Revisiones de diseño

Verificaciones de holgura y ajuste

Verificación de datos CAD importados

Colaboración con compañeros de equipo y revisores externos

Todas las mediciones son no destructivas y no modifican los datos CAD originales.

Ajustar unidades y precisión

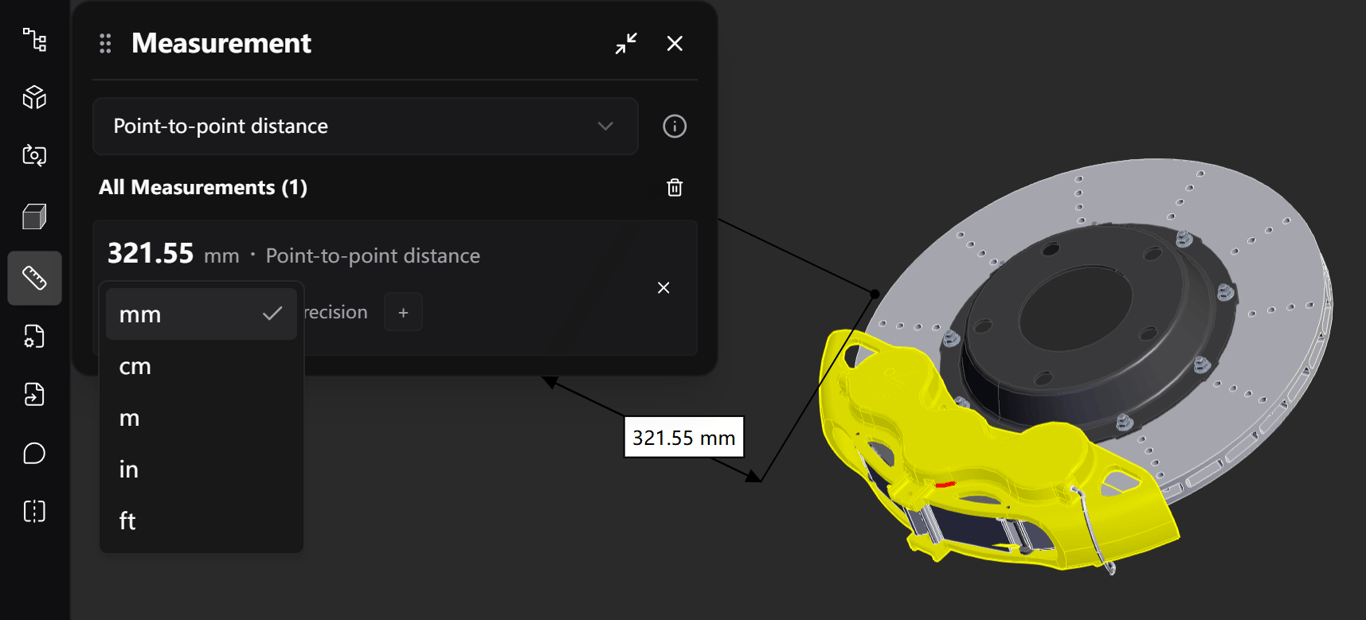

Cada medición te permite personalizar cómo se muestran los resultados:

Cambiar unidades: mm, cm, m, in, ft

Ajustar precisión: Aumentar o disminuir la exactitud decimal

Esto es especialmente útil al cambiar entre inspección a nivel de diseño y validación a nivel de fabricación.

Reposicionar el panel de Medición

El panel de Medición es completamente arrastrable y puede moverse a cualquier parte de la pantalla.

Esto te permite:

Evitar que el panel bloquee geometría importante

Mantener las mediciones visibles mientras inspeccionas diferentes áreas

Continuar midiendo mientras rotas o haces zoom en el modelo

Simplemente arrastra el encabezado del panel para reposicionarlo.

Las mediciones permanecen activas y visibles independientemente de dónde se coloque el panel.

Usar mediciones con otras herramientas del visor

Las mediciones funcionan perfectamente con otras herramientas del visor:

Los Estilos visuales (Alambre, Rayos X, Línea oculta, etc.) ayudan a revelar la geometría interna mientras mides

La Vista de sección te permite medir características internas y secciones transversales con precisión

Esta combinación es ideal para inspeccionar ensamblajes complejos y estructuras internas.

Por qué usar mediciones en el visor CAD

Usar mediciones directamente en el visor CAD permite a los equipos:

Verificar dimensiones sin exportar archivos

Comunicar requisitos de forma clara

Reducir errores durante las revisiones

Acelerar la validación del diseño

Las mediciones mantienen las discusiones dimensionales precisas, contextuales y fáciles de compartir.

Cómo medir piezas y ensamblajes
