Colaboración CAD
Cambiar los estilos visuales en el visor CAD
Ya sea que quieras examinar estructuras internas o mostrar un modelo con un toque más artístico, nuestros Estilos Visuales te tienen cubierto.
El visor de CAD ROOMS ofrece múltiples estilos visuales para ayudarte a inspeccionar la geometría, comprender las estructuras internas y revisar diseños de manera más eficaz, sin necesidad de abrir software CAD nativo.
Los estilos visuales se pueden cambiar al instante, lo que te permite adaptar la vista según tu tarea: revisión de diseño, verificación de holguras, validación de manufactura o presentación.

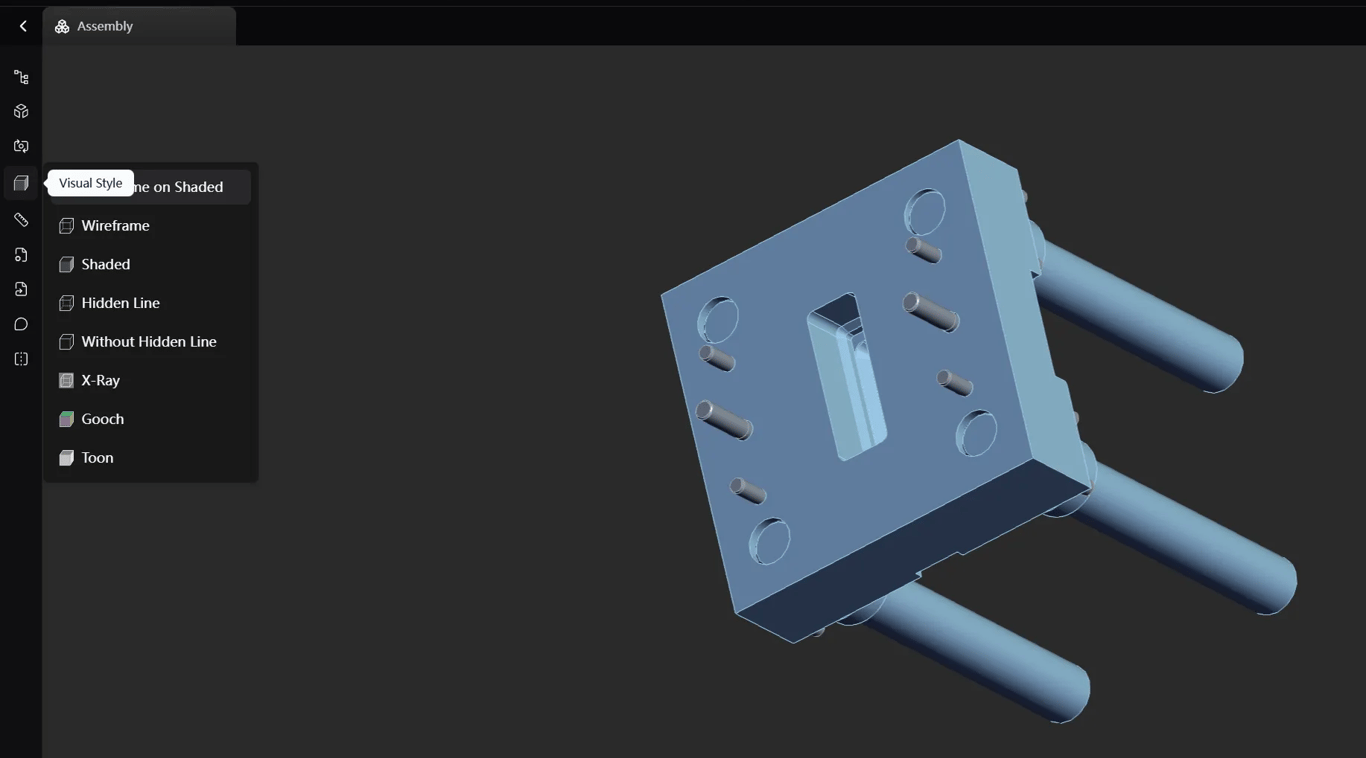

En el visor CAD, haz clic en el icono de Estilo Visual en la barra de herramientas izquierda para abrir la lista de modos de renderizado disponibles.
Cada modo cambia cómo se muestran la geometría, los bordes y las superficies.
Estilos visuales según el propósito de inspección
En lugar de pensar en términos de modos de renderizado, a menudo es más útil elegir un estilo visual basándose en lo que quieres inspeccionar.
Revisión general de diseño
Usa estos estilos cuando quieras una representación clara y familiar del modelo:
- Sombreado (Shaded)
Geometría sólida completamente sombreada con iluminación
- Wireframe sobre sombreado (Wireframe on Shaded)
Superficies sólidas con bordes de wireframe visibles
Ideal para:
- Revisiones de diseño de alto nivel
- Comprender la forma general y la continuidad de superficies
Inspección de geometría y características
Usa estos estilos cuando los bordes, curvas y relaciones sean más importantes que las superficies:
- Wireframe
Muestra solo bordes y curvas
- Línea oculta (Hidden Line)
Muestra los bordes visibles mientras oculta la geometría no visible
- Sin línea oculta (Without Hidden Line)
- Validación de geometría
- Comprender las relaciones entre características
- Revisar modelos densos o altamente restringidos
Muestra todos los bordes por igual, incluidos los ocultos
Ideal para:
Estructura interna y verificación de holguras
Usa estos estilos cuando necesites ver el interior del modelo sin cortar la geometría:
- Rayos X (X-Ray)
- Inspección interna
- Verificación de holguras e interferencias
- Validación de ensamblajes sin seccionar
Superficies semitransparentes que revelan los componentes internos
Ideal para:
Vistas de concepto y presentación
Usa estos estilos cuando la claridad visual o el énfasis en la forma sean más importantes que el detalle técnico:
- Gooch
Sombreado no fotorrealista con contraste de bordes mejorado
- Toon
- Revisiones de concepto
- Presentaciones
- Enfatizar la forma sin distracción de materiales
Sombreado simplificado con contornos fuertes
Ideal para:
Referencia rápida: Elegir un estilo visual
Tarea | Estilo recomendado |
Revisión general de diseño | Sombreado / Wireframe sobre sombreado |
Inspección de geometría | Wireframe / Línea oculta |
Inspección interna | Rayos X |
Verificación de holguras | Rayos X |
Presentación de concepto | Toon / Gooch |
Beneficios clave
- Cambia los estilos visuales al instante sin recargar archivos
- No se requiere software CAD
- Ideal para colaborar con usuarios que no usan CAD
- Visualización consistente entre revisiones y vistas compartidas
