Anotaciones y comentarios en el visor

Las anotaciones admiten discusiones en hilos, @menciones, archivos adjuntos y seguimiento de resolución, lo que las hace ideales para revisiones de diseño, retroalimentación de fabricación y colaboración entre equipos.

Las anotaciones en CAD ROOMS permiten a los equipos comunicarse directamente sobre la geometría 3D con contexto visual completo. En lugar de alternar entre herramientas CAD, capturas de pantalla y mensajes de chat, puedes dejar comentarios precisos y basados en ubicación que permanecen vinculados al modelo y a la vista exacta en la que fueron creados.

Esto hace que las revisiones de diseño sean más rápidas, más claras y mucho menos propensas a errores, especialmente para piezas y ensamblajes complejos.

¿Qué son las anotaciones?

Las anotaciones son comentarios contextuales colocados directamente sobre un modelo 3D. Admiten:

Discusiones en hilos

Menciones de usuarios (@menciones)

Notificaciones en tiempo real

Seguimiento de resolución

Las anotaciones se pueden usar tanto en piezas como en ensamblajes y están disponibles directamente en el visor CAD. Los revisores no necesitan una licencia CAD para participar.

Crear una anotación en 3 pasos

Crear una anotación es intencionalmente sencillo:

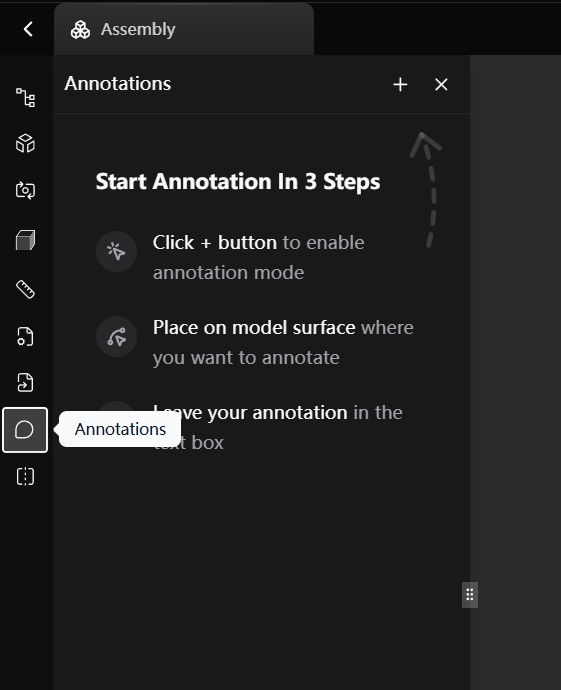

Abre el panel de Anotaciones desde la barra de herramientas izquierda

Haz clic en el botón "+" para entrar en el modo de anotación

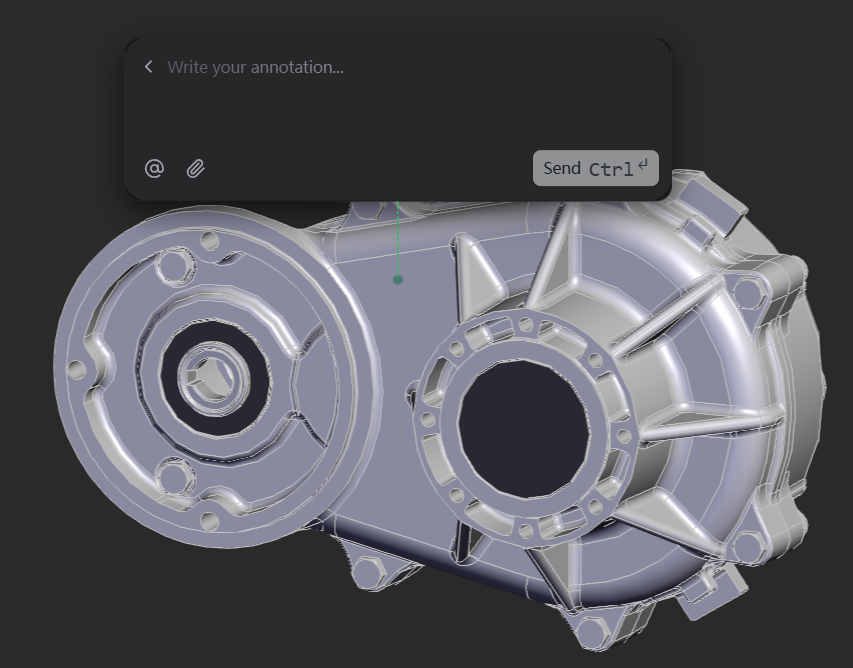

Haz clic en el modelo para colocar la anotación, luego escribe y envía tu comentario.

Tu anotación se guarda inmediatamente y es visible para los colaboradores con acceso al proyecto.

Contexto de vista preservado

Cuando creas una anotación, CAD ROOMS captura y guarda automáticamente el estado completo de la vista en ese momento.

Esto incluye:

Vistas de sección (posición y orientación del plano de corte)

Vistas explosionadas

El estilo visual actual (p. ej., sombreado, alambre, rayos X)

Los revisores no necesitan recrear cortes de sección, encontrar el ángulo correcto ni adivinar lo que estabas viendo: el contexto completo se restaura automáticamente.

En la práctica, las anotaciones se convierten en instantáneas visuales de diseño, no solo en comentarios.

Ver, discutir y gestionar anotaciones

Todas las anotaciones de la pieza o ensamblaje actual aparecen en el panel de Anotaciones.

Desde aquí puedes:

Hacer clic en cualquier anotación para ir a su ubicación exacta y vista guardada

Desplazarte por las anotaciones cronológicamente

Alternar entre anotaciones sin perder el contexto visual

Un marcador visual en el modelo muestra con precisión dónde se aplica cada anotación.

Menciones, notificaciones y respuestas

Las anotaciones admiten @menciones y respuestas en hilos.

Una vez mencionado:

El usuario recibe una notificación inmediata

Las notificaciones aparecen en:

La bandeja de entrada de CAD ROOMS
Notificaciones nativas del sistema (escritorio, si están habilitadas)

Las respuestas dentro de un hilo de anotación generan notificaciones a su vez, permitiendo discusiones enfocadas sin salir del visor.

Esto crea un ciclo de retroalimentación eficiente:

Anotar → Notificar → Ver → Responder → Notificar → Resolver

Discusiones en hilos, adjuntos y resolución

Cada anotación admite:

Múltiples respuestas en un solo hilo

@menciones dentro de las respuestas

Archivos adjuntos

Una vez que un problema ha sido resuelto, las anotaciones se pueden marcar como resueltas.

Usar anotaciones con otras herramientas del visor

Las anotaciones funcionan perfectamente con las herramientas de inspección y medición:

Deja comentarios junto a las mediciones para discusiones de tolerancia

Anota geometría seccionada para resaltar características internas

Combina vistas explosionadas y anotaciones para retroalimentación de ensamblaje

Como el estado de la vista se guarda automáticamente, los colaboradores siempre ven exactamente lo que pretendías.

Beneficios de usar anotaciones

En comparación con los comentarios basados en capturas de pantalla o correo electrónico, las anotaciones ayudan a los equipos a:

Mantener la retroalimentación vinculada a la geometría y vista correctas

Preservar el contexto visual completo entre revisiones

Centralizar la discusión directamente sobre el modelo

Toda la retroalimentación permanece centralizada y visualmente fundamentada en el visor CAD.

Mejores prácticas

Usa @menciones para involucrar a las partes interesadas de inmediato

Resuelve las anotaciones una vez que se tomen las decisiones para mantener las revisiones limpias

Confía en las notificaciones en lugar de seguimientos manuales

Colaborar con anotaciones y comentarios
